Mecanism de operare a comutatorului de pământ Dispozitiv de interblocare: Sistemul de siguranță ascuns din spatele echipamentelor electrice Întrerupătorul de pământ

În sistemele electrice de înaltă și medie tensiune, siguranța nu se realizează numai prin izolație și dispozitive de protecție. O mare parte a siguranței electrice depinde de coordonarea mecanică între diferitele componente, împiedicând operatorii să facă acțiuni incorecte de comutare.

TheMecanismul de acționare a comutatorului de masă Dispozitiv de interblocareeste una dintre aceste componente importante de siguranță. Este conceput pentru a controla secvența de funcționare dintre întrerupătorul de împământare și alte echipamente de comutare, ajutând la prevenirea operațiunilor periculoase, cum ar fi închiderea unui întrerupător de împământare în timp ce circuitul este încă alimentat.

Deși acest dispozitiv este de obicei ascuns în interiorul aparatului de distribuție, el joacă un rol critic în asigurarea funcționării fiabile și în protejarea echipamentelor și a personalului.

Ce este un dispozitiv de blocare a mecanismului de funcționare a comutatorului de masă?

A Mecanismul de acționare a comutatorului de masă Dispozitiv de interblocareeste un mecanism de siguranță mecanic sau electromecanic instalat în sistemele de comutație pentru a coordona funcționarea:

Întrerupătoare de împământare

Întrerupătoare

Comutatoare de încărcare

Deconectați întrerupătoarele

Ușile dulapurilor și panourile de acces

Scopul său principal este de a se asigura că operațiunile de comutare urmează o secvență de siguranță predefinită.

De exemplu:

Întrerupătorul de împământare trebuie închis numai după ce circuitul principal a fost deconectat.

Ușa dulapului trebuie să rămână încuiată atunci când poate exista o tensiune periculoasă.

Întrerupătorul nu trebuie închis când întrerupătorul de împământare este într-o poziție nesigură.

Prin crearea de restricții fizice între mecanismele de operare, dispozitivul de interblocare reduce posibilitatea apariției erorilor umane de operare.

De ce este importantă interblocarea comutatorului de masă?

Echipamentele electrice pot rămâne periculoase chiar și după oprirea sursei de alimentare. Tensiunea reziduală, secvențele de comutare incorecte sau alimentările neașteptate pot crea pericole grave.

Un sistem de interblocare fiabil ajută la rezolvarea mai multor probleme comune.

1. Previne operațiunile de comutare incorecte

În sistemele electrice complexe, operatorii pot fi nevoiți să efectueze mai mulți pași de comutare.

Fără protecție prin interblocare, acțiunile incorecte pot include:

Închiderea întrerupătorului de împământare pe un circuit sub tensiune

Operarea unui întrerupător în condiții nesigure

Deschiderea ușilor de acces înainte de finalizarea împământării

Dispozitivul de interblocare acționează ca un „păzitor al regulilor” mecanic, permițând numai secvențe de operare în siguranță.

2. Protejează echipamentele electrice

Comutarea incorectă nu este doar periculoasă pentru oameni, ci poate și deteriora echipamentele.

Consecințele posibile includ:

Scurtcircuite

Defectele arcului

Deteriorarea contactului

Defecțiunea izolației

Un mecanism de interblocare proiectat corespunzător ajută la prelungirea duratei de viață a echipamentului prin reducerea operațiunilor anormale.

Cum funcționează dispozitivul de interblocare?

Principiul de funcționare depinde de designul aparatului de comutare, dar majoritatea sistemelor folosesc o combinație de poziționare mecanică și structuri de blocare.

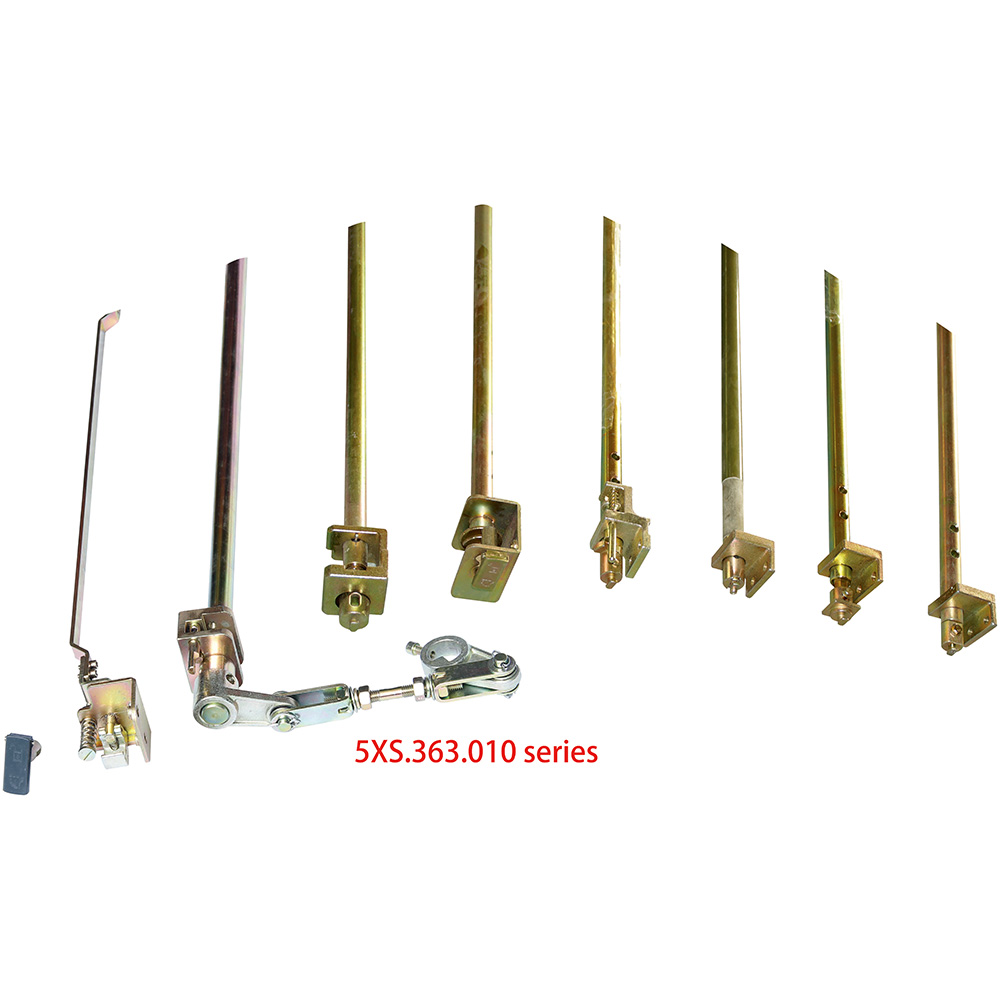

Interblocare mecanică

Blocarea mecanică este utilizată pe scară largă datorită fiabilității sale.

Componentele tipice includ:

Plăci de blocare

Arborii

Pârghii

Mecanisme cu came

Indicatori de poziție

Limitați blocurile

Când o componentă se deplasează într-o anumită poziție, o altă componentă este restricționată fizic de la funcționare.

De exemplu:

Întrerupătorul se deschide.

Întrerupătorul de deconectare ajunge în poziţia de izolare.

Funcționarea comutatorului de împământare devine disponibilă.

Întrerupătorul de împământare se închide.

Accesul pentru întreținere este permis.

Interblocare electrică

Unele sisteme folosesc, de asemenea, semnale electrice și senzori.

Componentele pot include:

Contacte auxiliare

Comutatoare de poziție

Relee de control

Module de monitorizare

Sistemul de control verifică starea echipamentului înainte de a permite funcționarea.

Cunoștințe la rece în industrie: de ce interblocarea mecanică este încă utilizată pe scară largă

Cu tehnologia modernă de automatizare, mulți oameni presupun că sistemele electronice de control pot înlocui complet protecția mecanică.

Cu toate acestea, interblocarea mecanică rămâne importantă deoarece nu depinde de:

Logica software

Rețele de comunicații

Controlați disponibilitatea puterii

Chiar și în timpul căderilor de curent, o structură de blocare mecanică poate continua să ofere protecție fizică.

În multe aplicații electrice critice pentru siguranță, combinarea interblocării mecanice și electrice oferă protecție suplimentară.

Principalele aplicații ale dispozitivelor de interblocare a comutatorului de pământ

Aparatură de medie tensiune

Folosit în mod obișnuit în:

Rețele de distribuție

Sisteme industriale de alimentare

Substații

Camere electrice din fabrică

Unități principale de inel (RMU)

În echipamentele de distribuție compacte, dispozitivele de interblocare ajută la coordonarea:

Funcționarea comutatorului de sarcină

Funcționarea comutatorului de împământare

Acces la compartimentul cablurilor

Aparatură de comutație închisă cu metal

Pentru sistemele placate cu metal și închise cu metal, interblocarea asigură funcționarea în siguranță între diferite compartimente.

Considerații cheie de proiectare

Un dispozitiv de interblocare a mecanismului de funcționare a comutatorului de pământ fiabil trebuie să ia în considerare mai mulți factori.

Rezistență mecanică

Mecanismul trebuie să reziste la operațiuni repetate fără deformare sau defecțiune.

Factorii importanți includ:

Alegerea materialului

Rezistența arborelui

Precizie de blocare

Rezistenta la uzura

Precizia operațiunii

Dispozitivul trebuie să detecteze corect pozițiile comutatorului.

Precizia slabă a poziționării poate cauza:

Blocare incompletă

Permisiune de operare falsă

Interferență mecanică

Durata de viață

Aparatul de comutare poate funcționa mulți ani, astfel încât componentele de interblocare au nevoie de o durabilitate bună.

Considerentele de proiectare includ:

Rezistenta la coroziune

Cerințe de lubrifiere

Frecvența de funcționare

Condiții de mediu

Materiale comune utilizate

Diferitele componente pot folosi materiale diferite în funcție de funcția lor.

Alegerea materialului afectează:

Rezistenta mecanica

Rezistenta la coroziune

Fiabilitate pe termen lung

Sfaturi de întreținere pentru dispozitivele de interblocare

Deși sistemele de interblocare sunt proiectate pentru o durată lungă de viață, inspecția regulată este totuși necesară.

Verificările recomandate includ:

Verificați mișcarea mecanică

Asigurați-vă că:

Arborele se mișcă lin

Încuietorile se cuplează corect

Nicio piesă nu este blocată

Inspectați piesele de uzură

Acordați atenție:

Izvoare

Ace

Articulațiile în mișcare

Păstrați componentele curate

Praful și contaminarea pot afecta mișcarea mecanică, în special în medii exterioare sau industriale.

Este posibil ca dispozitivul de interblocare a mecanismului de operare a comutatorului de pământ să nu fie o parte vizibilă a echipamentului electric, dar este o componentă esențială de siguranță în cadrul sistemelor moderne de comutatoare.

Prin controlul relației dintre întrerupătoarele de împământare, întrerupătoarele și mecanismele de acces, ajută la prevenirea operațiunilor periculoase, la protejarea activelor electrice și la îmbunătățirea siguranței întreținerii.
