Întrerupător în aer liber

Ne -am angajat să dezvoltăm întrerupătorul de încărcare, un întrerupător auto de înaltă tensiune de înaltă tensiune, întrerupătorul de vid de tensiune interioară, care sunt mai aproape de nevoile consumatorilor și oferă consumatorilor produse mai bune. Întotdeauna luăm societatea plină de satisfacții ca o binecuvântare și luăm prosperitatea și revitalizarea patriei ca propria noastră responsabilitate. Compania noastră preia reputația noastră de întreprindere și calitatea personalului înaintea dezvoltării întreprinderilor ca garanție de dezvoltare. Insistăm pe ideea științei și tehnologiei este prima forță productivă. Cu Skil-urile noastre tehnice, gestionarea eficientă și produsele de înaltă calitate, am câștigat laude din partea clienților noștri cu bunurile noastre rentabile.

Întrerupătorul în aer liber este un dispozitiv de comutare cheie utilizat în sistemele de alimentare de înaltă tensiune în aer liber. Funcția sa principală este de a conecta sau deconecta circuitele în timpul funcționării normale și de a tăia rapid curentul în caz de defecțiuni (cum ar fi scurtcircuite, supraîncărcări), controlând astfel fluxul de putere și protejând echipamentele precum linii și transformatoare. În comparație cu întrerupătoarele interioare, proiectarea sa trebuie să se concentreze pe adaptarea la medii exterioare complexe (cum ar fi temperaturi extreme, ploaie, zăpadă, nisip, raze ultraviolete etc.), astfel încât are cerințe mai mari pentru izolare, protecție și rezistență la intemperii.

Principiul de lucru de bază

Nucleul unui întrerupător în aer liber este sistemul de izolare și izolare a arcului, care realizează stingerea arcului și izolarea circuitului prin intermediul unor medii specifice (cum ar fi gazul sf₆, vidul, petrolul etc.):

Când se deschide întrerupătorul, separarea contactelor în mișcare și statice generează un arc. Mediul de stingere a arcului (cum ar fi electronegativitatea puternică a SF₆, ionizarea scăzută a vidului) va absorbi rapid energia arcului pentru a stinge arcul;
În același timp, sistemul de izolare (inclusiv golurile de aer, stâlpii izolatori, bucșele etc.) trebuie să mențină o rezistență de izolare suficientă în mediile exterioare pentru a preveni aprinderea între contacte sau la sol.

Tipuri și structuri principale

Conform mediului de extindere a arcului, tipurile comune de întrerupătoare în aer liber includ:

SF₆ întrerupătoare în aer liber:Folosind gazul SF₆ ca mediu de extindere a arcului și izolație, acestea prezintă o eficiență ridicată de extindere a arcului și dimensiuni compacte, potrivite pentru scenarii de înaltă tensiune (110kV și mai sus). Cu toate acestea, trebuie acordată atenție controlului efectului de seră al SF₆;

Întrerupătoare în aer în aer liber:Folosind vid pentru stingerea arcului, acestea sunt ecologice fără gaze cu efect de seră și necesită o întreținere mică, utilizate în mare parte în distribuția de energie exterioară medie și de înaltă tensiune (10kV-35kV) (cum ar fi comutatoarele montate pe stâlp);

Întrerupătoare în aer liber cu ulei:Folosind uleiul izolant ca mediu de extindere a arcului, acestea au costuri mai mici, dar au dimensiuni mari și necesită o întreținere frecventă, înlocuită treptat cu tipuri SF₆ sau de vid.

Structurile tipice includ:

Cameră de extindere a arcului (componentă de sti-extinsing arc, potrivită cu mediul);
Mecanism de funcționare (unitate de primăvară, hidraulică sau pneumatică, asigurând o funcționare fiabilă în aer liber);
Stâlpi izolatori (în mare parte porțelani sau izolatori compoziți, care susțin camera de stingere a arcului și asigurând izolație la sol);
Carcasă de protecție/dulap (materiale rezistente la intemperii, prevenirea intruziunii de ploaie, zăpadă și nisip);
Circuit conductiv (linii de conectare și curent de conducere).

Caracteristici cheie

Adaptabilitatea puternică a mediului: Poate rezista la temperaturi extreme de -40 ℃ ~+60 ℃, ploi abundente, zăpadă, nisip și îmbătrânire ultravioletă, cu o clasă de protecție care ajunge de obicei IP54 și mai sus;
Fiabilitate ridicată a izolației: Prin proiecte precum creșterea lacunelor de aer și utilizarea izolatorilor rezistenți la poluare, se adaptează la condiții complexe de izolare în aer liber (cum ar fi izolarea redusă cauzată de umiditate și ceață);
Durată de viață lungă și întreținere scăzută: Durata de viață mecanică poate depăși 10.000 de operații, iar durata de viață electrică variază de la zeci la sute de ori în funcție de model. Unele tipuri (cum ar fi vidul și SF₆) nu necesită înlocuirea frecventă a mediilor de extindere a arcului;
Instalare flexibilă: Suportă metode de instalare în aer liber, cum ar fi montate pe stâlp, montate pe podea și suspendată, adaptându-se la scenarii precum stații și stâlpi de linie;
Sinergia sistemului: Poate coopera cu transformatoarele și controlerele pentru a realiza funcționarea la distanță și protecția inteligentă (cum ar fi rețelele de distribuție automate).

View as

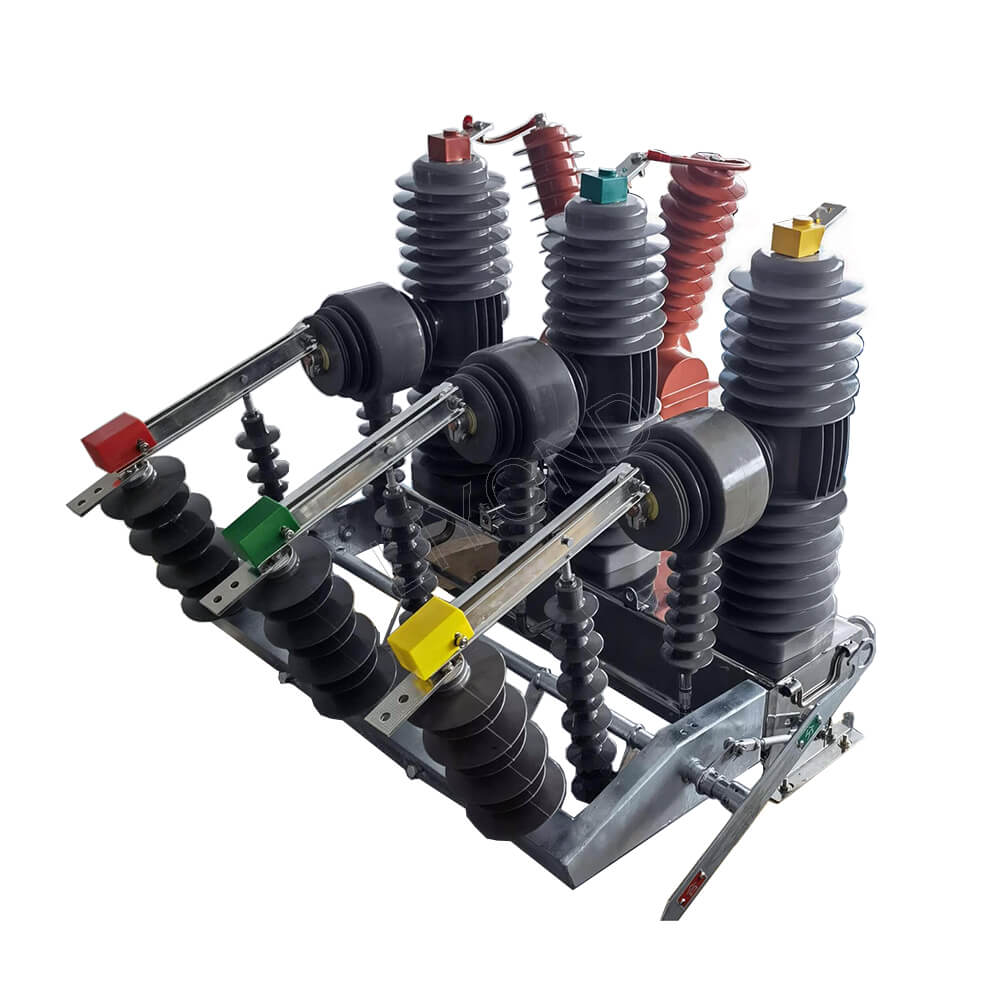

24kV în aer liber de înaltă tensiune de înaltă tensiune, cu trei faze, montat pe stâlp, montat pe stâlp de vid

ZW32-24 Accesul de înaltă tensiune de înaltă tensiune de înaltă tensiune (denumit în continuare întreruptor) este o tensiune evaluată de 24kV, 50Hz echipament de distribuție a energiei exterioare în exterior. Acest produs absorb tehnologia avansată străină. Pe baza materiilor prime casnice uscate și a artei din fabrică, s-a dezvoltat cu succes comutatorul de înaltă tensiune de 24kV, potrivit pentru condițiile naționale din China. În comparație cu produsele internaționale similare, acesta are caracteristicile miniaturizării, fără întreținere și intelectualizare. În același timp, produsul nu are poluare în mediul înconjurător și este un produs ecologic de protecție a mediului. Întrerupătorul de circuit respectă standarde tehnice, cum ar fi GB1984-2003, întrerupătorul de înaltă tensiune de înaltă tensiune, DL T402-2007 Condiții tehnice pentru comanda de comandă de înaltă tensiune de circuit de înaltă tensiune și DL / T403-2000 condiții tehnice pentru comanda de 12kV ~ 40,5kV de înaltă tensiune de mare tensiune.

Vezi mai mult >> Trimite o anchetă >>

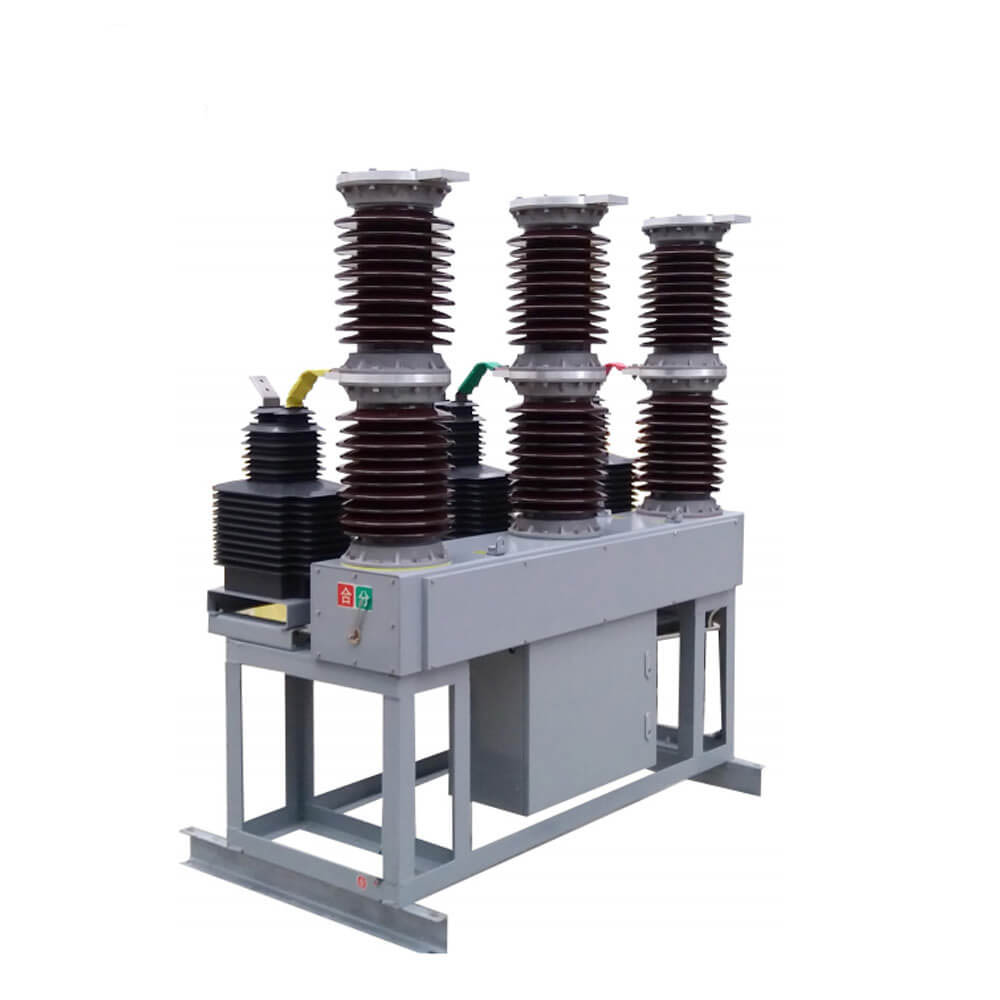

ZW7-40.5KV de înaltă tensiune 3 comutatoare 35kV H.V. Întrerupător de vid în aer liber

ZW7-40.5 întrerupătorul de vid de înaltă tensiune de înaltă tensiune adoptă un stâlp design proiectat în mod unic și un mecanism de operare extrem de fiabil. Dispozitivul este utilizat în principal în rețelele de alimentare a liniei aeriene de tensiune medie pentru împărțirea și combinarea curentului de încărcare, curentului de suprasarcină și curentului de scurtcircuit. ZW7-40.5 Breakerul de circuit de vid în aer liber este în fază acțitoare de înaltă tensiune AC, în fază de înaltă tensiune, este adecvat pentru controlul și protecția sistemelor de transmisie de energie și distribuție de 20-40.5kv și de distribuție, poate fi utilizat și în cazul în care secțiunea de control al break-urilor, care poate realiza un produs de confecționare a unui produs de confecționare, cu un produs de recul, care poate fi utilizat cu ajutorul unui produs de control, cu un produs de control, care poate fi utilizat cu ajutorul controlului de control al piesei de control, în cazul în care Băncile de reculare a convenționale, care pot fi utilizate cu ajutorul unității de combate și redobândirea controlului sistemului de alimentare. Un transformator de curent poate fi adăugat pentru măsurare și protecție. Întrerupătorul de inel este echipat cu un arc sau un actuator electromagnetic, cu performanță mecanică fiabilă și funcționare frecventă; nu există risc de incendiu și explozie

Vezi mai mult >> Trimite o anchetă >>

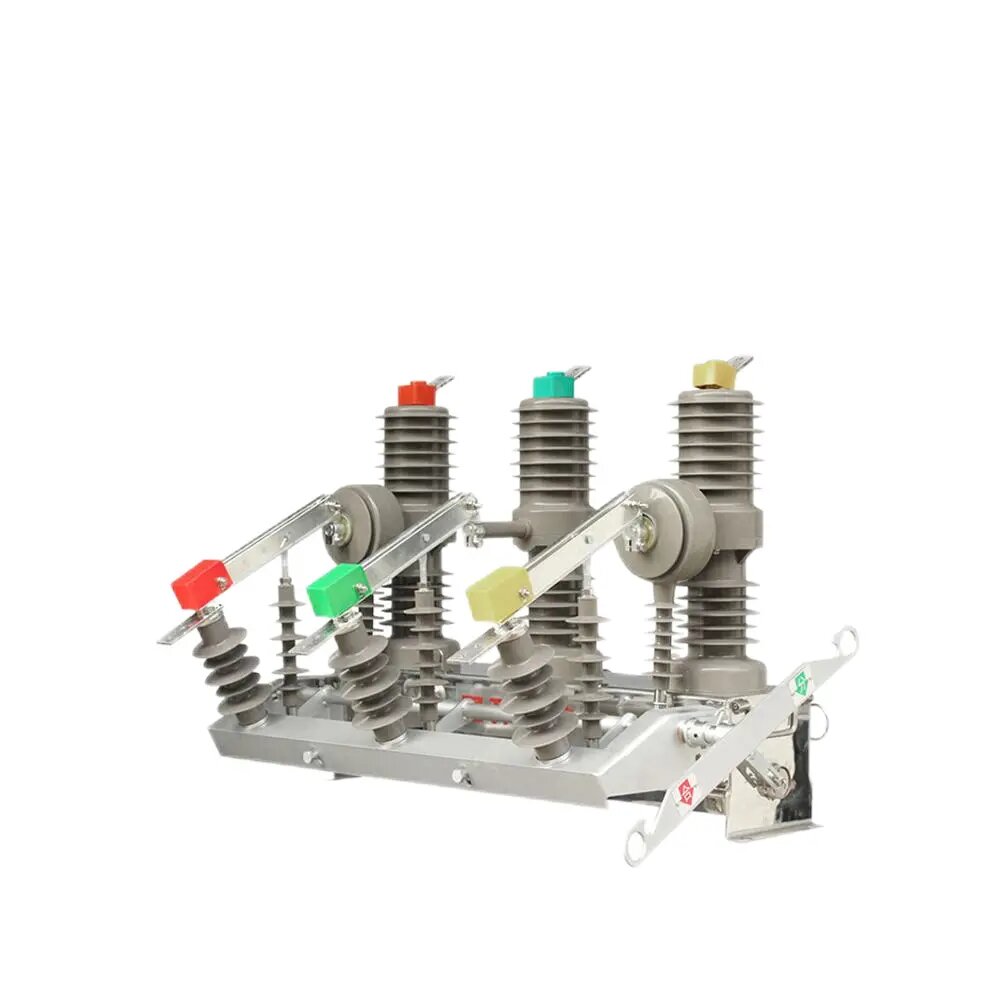

ZW32-12 întrerupător de circuite de vid în aer liber cu recloser auto controler

Seria ZW32-12 (FDGM) Seria de înaltă tensiune de înaltă tensiune întrerupătoare de vid (denumite în continuare „întrerupătoare”) sunt comutatoare de distribuție în aer liber, cu o tensiune nominală de 12kV și trifazică AC 50Hz. Întrerupătoarele sunt utilizate în principal pentru ruperea și închiderea curentului de încărcare, curentul de suprasarcină și curentul de scurtcircuit în liniile de alimentare. Au funcții de suprasarcină și de protecție la scurtcircuit, îndeplinesc cerințele de control și măsurare și pot realiza, de asemenea, funcții de control de la distanță și monitorizare. Sunt utilizate pe scară largă în sisteme de distribuție a întreprinderilor industriale și miniere ca scopuri de control și funcționare, în special adecvate pentru locuri care necesită o funcționare frecventă. Breakerul de circuit respectă standarde tehnice, cum ar fi GB1984-2003, DL/T402-2007 și IEC60056. Este, de asemenea, utilizat în locurile rețelei de energie rurală, cu o funcționare frecventă pentru ruperea și dlozarea curentului de încărcare și în ceea ce privește curentul de încărcare și curentul de suprasolicitare și curentul sistemului de alimentare ， este utilizat în principal pentru a rupe și a închide curentul de încărcare, curentul de supraîncărcare și curentul de scurtcircuit în sistemul de alimentare. Este adecvat pentru protecție și control în sistemele de stații de stații de întreprindere industriale și miniere și locurile în care rețelele de energie rurală funcționează frecvent.

Vezi mai mult >> Trimite o anchetă >>

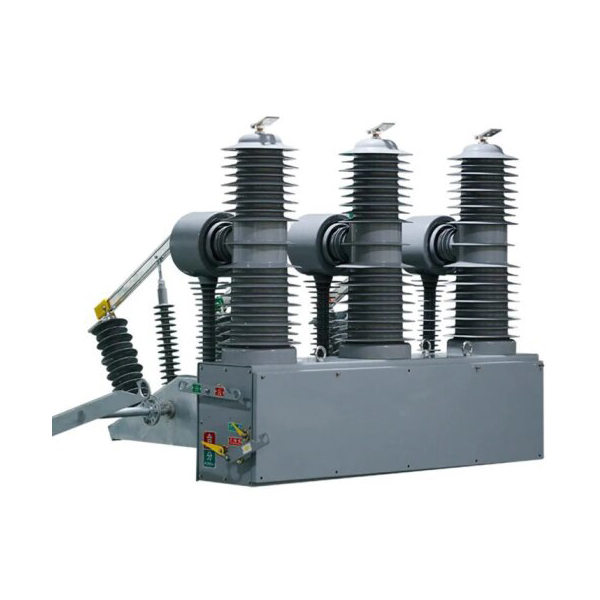

ZW32-40.5KV Breaker automat de vid montat pe stâlp montat pe stâlp 35kV

Seria ZW32-40.5, întrerupătoarele de vid de înaltă tensiune de înaltă tensiune sunt utilizate în sisteme de alimentare trifazate cu AC 50Hz și tensiune nominală de 35kV, ca mijloc de separare și combinare a curentului de încărcare, a curentului de suprasarcină și a curentului de scurtcircuit. ZW32-40.5 Breakerul de circuite de vid de înaltă tensiune adoptă un design unic de stâlp sigilat integrat și mecanism de funcționare de înaltă calitate. Dispozitivul este utilizat în principal în girdul de putere aeriană de tensiune medie, ca sub-combinat cu curent de încărcare, curent de suprasarcină și curent scurt.

Vezi mai mult >> Trimite o anchetă >>

Richge este un producător și furnizor profesionist Întrerupător în aer liber din China. Dacă sunteți interesat de produsele noastre la preț redus, vă rugăm să ne contactați.
