Comutator de pauză de încărcare

We are committed to developing Load Switch, Outdoor High Voltage Auto Recloser, Indoor Voltage Vacuum Breaker that are closer to the needs of consumers and provide consumers with better products. We always take rewarding society as a blessing . Our company takes our enterprise reputation and staff quality ahead of enterprise development as our development guarantee. We insist on the idea of science and technology is the first productive force. With our technical skils, efficient management and high-quality products, we have won praise from our customers with our cost-effective goods.

Definition and Functions

A Load Break Switch (LBS) is a key device in power systems designed to safely interrupt load currents, widely used in medium and low-voltage distribution scenarios. Its core function is to cut off load currents during circuit maintenance or faults, ensuring the safety of equipment and personnel. Unlike isolation switches, LBS can operate under load but cannot interrupt short-circuit currents; it must be used in conjunction with fuses for overcurrent protection.

Working Principle and Structure

Arc Extinguishing

Mechanism:Pneumatic arc extinguishing: High-velocity gas flow (e.g., dry air) generated by piston compression extinguishes the arc. The design of arc contacts reduces wear on main contacts, extending maintenance intervals.

SF₆ technology: Traditionally, sulfur hexafluoride (SF₆) was used as the arc-extinguishing medium. However, due to its high greenhouse effect, environmentally friendly products now use dry air as a substitute, with a leakage rate ≤ 0.01%, aligning with global carbon reduction trends.

Structural Composition:

It mainly includes moving/stationary contacts, arc contacts, a piston (for pneumatic types), an operating mechanism (manual/electric), and an arc-extinguishing chamber. Some models integrate an earthing switch and support remote control.

Types and Classifications

By arc-extinguishing medium:

Pneumatic (dry air): Environmentally friendly, used in systems of 12kV and below (e.g., ABB's Safe Air series).

SF₆-based: Traditional technology, still used in some high-voltage scenarios.

Vacuum-based: Suitable for frequent operation.

By installation type:

Outdoor type: High protection rating, adapted to harsh environments.

Indoor type: Used in substations or distribution cabinets.

By operation method:

Manual: Suitable for small-scale systems.

Electric/pneumatic: Support remote control, used in smart grids.

View as

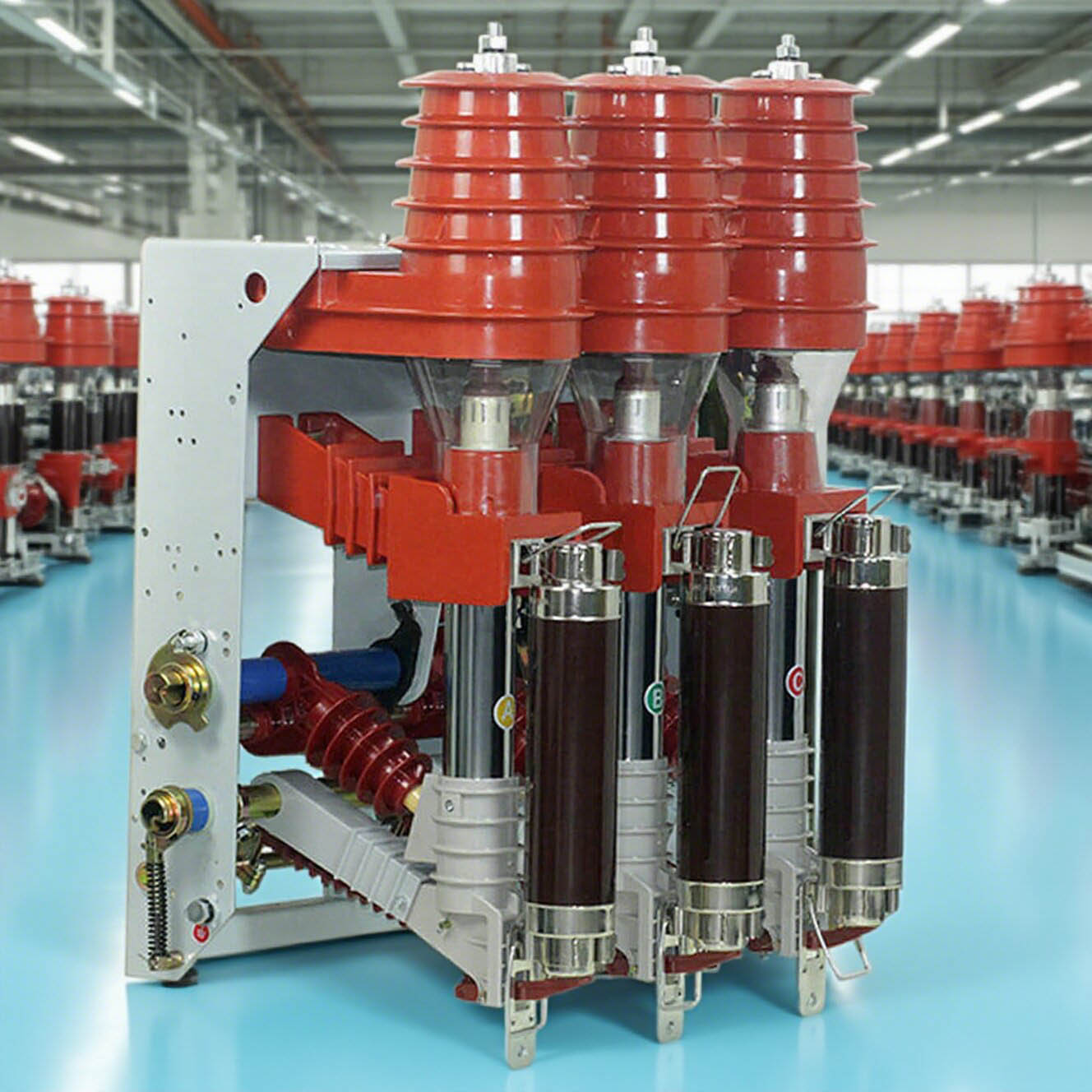

FK (R) N12-12D comutator de încărcare interioară întrerupător de încărcare a întrerupătorului Izolator Izolator Izolat

FKN12-12D/630-20 Comutatorul de încărcare de înaltă tensiune de înaltă tensiune este un comutator de înaltă tensiune trifazat, cu o tensiune nominală de 12kV și o frecvență nominală de 50Hz. Este utilizat pentru comutarea curentului de încărcare, curent cu buclă închisă, transformator fără sarcină și curent de încărcare a cablurilor, de pe curent de scurtcircuit combinat. Comutatorul de încărcare echipat cu întrerupătorul de împământare poate rezista la curentul de scurtcircuit. și mai mult utilizat în stația de distribuție a energiei și echipamente electrice industriale, unde circuitul cu buclă închisă sau sistem de alimentare cu fundul închis pentru control și protecție.

Vezi mai mult >> Trimite o anchetă >>

Comutator de pauză de încărcare cu trei poziții de 12kV cu o potrivire în mișcare pentru comutator izolat SF6

Ne -am angajat să dezvoltăm întrerupătorul de încărcare, un întrerupător auto de înaltă tensiune de înaltă tensiune, întrerupătorul de vid de tensiune interioară, care sunt mai aproape de nevoile consumatorilor și oferă consumatorilor produse mai bune. Întotdeauna luăm societatea plină de satisfacții ca o binecuvântare și luăm prosperitatea și revitalizarea patriei ca propria noastră responsabilitate. Compania noastră preia reputația noastră de întreprindere și calitatea personalului înaintea dezvoltării întreprinderilor ca garanție de dezvoltare. Insistăm pe ideea științei și tehnologiei este prima forță productivă. Cu Skil-urile noastre tehnice, gestionarea eficientă și produsele de înaltă calitate, am câștigat laude din partea clienților noștri cu bunurile noastre rentabile. Seria Lyl-12, potrivită pentru AC 50Hz trifazată, cu o tensiune nominală de 12kV, Dispune de un design robust, performanță excelentă de stingere a arcului și o funcționare fiabilă în condiții dure de grilă. Comutatorul de încărcare Lyl-12T respectă cerințele relevante ale GB3804-2004 "3,6kV ~ 40,5kV Comutator de încărcare de înaltă tensiune de înaltă tensiune" și GB16926-1997 "Aparat combinat de comutator de încărcare de înaltă tensiune de înaltă tensiune". Circuitul principal: 630a-20ka (4s), 25ka (3s); Viață mecanică: de 5000 de ori; Circuit de împământare: 20KA (2S); Viață mecanică: de 2000 de ori.

Vezi mai mult >> Trimite o anchetă >>

Comutator de rupere a încărcării aerului de înaltă tensiune de 24kV și aparat de combinație de siguranțe de înaltă tensiune

Ne -am angajat să dezvoltăm întrerupătorul de încărcare, un întrerupător auto de înaltă tensiune de înaltă tensiune, întrerupătorul de vid de tensiune interioară, care sunt mai aproape de nevoile consumatorilor și oferă consumatorilor produse mai bune. Întotdeauna luăm societatea plină de satisfacții ca o binecuvântare și luăm prosperitatea și revitalizarea patriei ca propria noastră responsabilitate. Compania noastră preia reputația noastră de întreprindere și calitatea personalului înaintea dezvoltării întreprinderilor ca garanție de dezvoltare. Insistăm pe ideea științei și tehnologiei este prima forță productivă. Cu Skil-urile noastre tehnice, gestionarea eficientă și produsele de înaltă calitate, am câștigat laude din partea clienților noștri cu bunurile noastre rentabile. FKRN-24D Când comutatorul de pauză de încărcare Echipați cu siguranță limitată de curent de înaltă tensiune (cu atacant), acesta se află în aparatul de comutare de rupere și siguranțe, acționând ca un aparat de protecție și control pentru transformatoare, cablu și cablare aeriană. Când o fuzionare cu siguranță de fază sau multifazică, comutarea de rupere a întreruperii semestriale a frânei trifazate. Aceste comutatoare de rupere a încărcării seriilor sunt aplicabile în special în stațiile rurale, terminale urbane și în stațiile prefabricate, precum și în alimentarea cu rețea inelară.

Vezi mai mult >> Trimite o anchetă >>

Seria FN7-12 12KV interior de înaltă tensiune de înaltă tensiune Comutator de încărcare și combinație de siguranță Aparate combinate

Comutatorul de pauză de încărcare a seriei FN7, în general, vine cu mecanismul de arc pentru pornire și oprire a aprovizionării, cu toate acestea, opțiunea cu întrerupător de vid este de asemenea disponibilă. Desigur, opțiunea cu întrerupător de vid este mai costisitoare. Alegerea dintre aceste două depinde total de client. Întrerupător de rupere de încărcare cu întrerupător de vid este o opțiune mai fiabilă.FN7 Comutator de pauză de încărcare de 36kV cu combinație de siguranță AC Tensiune înaltă。 Comutatorul de încărcare a tensiunii de înaltă tensiune FN7-12DR AC este adecvat pentru AC 50Hz, tensiune nominală de 12kv în trei faze de curent alternativ, deoarece spargerea oricărui curent de încărcare și utilizarea curentului de scurtcircuit, ruperea poate fi o combinație de curent electric cu curent electric, poate fi utilizat ca scopuri de protecție. Balamale. Produsele noastre sunt elaborate folosind materiale premium și procese avansate de fabricație, asigurând o durabilitate și fiabilitate excepționale în diverse medii industriale. Cu ani de experiență și inovație tehnologică, balamalele noastre mai mici comutatoare îndeplinesc standardele internaționale, oferind un sprijin sigur și stabil pentru clienții din întreaga lume. Ne -am angajat să îmbunătățim continuu performanța produsului, să satisfacem nevoile diverse ale clienților și să oferim servicii și soluții excepționale.

Vezi mai mult >> Trimite o anchetă >>

FN18 12KV 3 faze comutator de rupere a aerului cu 3 faze cu dispozitiv de pământ și comutator de siguranță NALF

Întrerupătoarele de încărcare FN18 și combinațiile de comutatoare de comutator de încărcare sunt întrerupătoare de încărcare de înaltă tensiune, de înaltă performanță, care combină stingerea arcului cu aer comprimat și stingerea arcului produs de gaz. Combinația între comutatorul de încărcare și siguranța combină avantajele comutatorului de încărcare cu cele ale siguranței pentru a comuta orice curent de încărcare până la curentul de rupere nominal al comutatorului de încărcare și pentru a schimba orice supraacțiune până la curentul de rupere de scurtcircuit al combinației cu ajutorul funcționării siguranței și a impingerii acesteia. Este utilizat în distribuții de putere trifazate ale AC 50Hz tensiune nominală de 12kV și actualitate 630A ESP pentru rețeaua de inele de putere în orașul net de construcție îmbunătățirea clădirilor înalte și facilitățile publice ca produs ideal pentru a proteja stația de pachete și transformatorul, are caracteristicile de proiectare avansată Simplu de impact Structura de impact Smart Aspect inteligent Funcție completă Funcție completă și Oprit de viteză și de mare fiabilitate ridicată.

Vezi mai mult >> Trimite o anchetă >>

FN18 Serie de înaltă tensiune de înaltă tensiune Comutator de încărcare de înaltă tensiune NALF Izolație de aer Breakers Sufuri

FN18-D este un comutator de spargere cu trei pole, cu trei poli, care oferă proprietarilor de comutator și asamblează avantajele unei tehnologii avansate de întrerupere și performanțe dovedite și de încredere într-un design compact. Comutatorul este disponibil pentru ansambluri de comutare ca bloc de construcții pentru aplicații de comutare cu închidere a metalelor și montată cu pad, în evaluări de la 12-40,5 kV. Comutatorul standard FN18 include un cadru din oțel greu, cu izolatoare de stand-off, un sistem unic de stingere a arcului de tip puffer, un mecanism de funcționare și componente de transport curente, inclusiv întreruptoare de tip lamă cu balamale turnate și conectori ale maxilarului. Accesoriile și caracteristicile opționale includ o varietate de mânere de funcționare, un operator de motor, întrerupătoare auxiliare, un dispozitiv de călătorie de șunt, baze de siguranțe, declanșare mecanică a siguranței, întrerupătoare de împământare, interblocare mecanică a ușilor și interblocare cheie. Întrerupătorul de încărcare de înaltă tensiune din seria FN18 are avantajele proiectării ușoare, funcționării, structurii compacte, volumului mic, funcției complete, greutate ușoară, ruperii rapide și vitezei de închidere și a fiabilității ridicate. Este potrivit pentru AC 50Hz, tensiune nominală de 12kV, 24kV, actualul sistem de distribuție curentă 630A și trifazat, în special pentru proiecte de construcție și renovare a rețelei de oraș, clădiri înalte, sursă de alimentare cu rețea de apeluri de instalații publice și este un produs ideal pentru stații de tip box și protecție a transformatorului.

Vezi mai mult >> Trimite o anchetă >>

Comutator de încărcare a aerului HV de interior și aparat combinat de siguranțe

Seria FKN12-12D Comutator de pauză Iaad Blast Blast și FKRN12-12D Aparat de combinație de comutare a comutatorului de încărcare a aerului aer-BLAST sunt un nou Switchgear din serie se aplică sistemului de distribuție electrică trifazat de 12KV, acționând ca un aparat de protecție și control pentru transformatoare, cablu și cablare generală. Aceste serii sunt aplicabile în special în stațiile rurale, terminale urbane și în stațiile prefabricate, precum și în alimentarea cu rețea inelară. FKN12-12D poate rupe și face Ioad curent și supra-curent. FKRN12-12D se poate rupe și face curent de încărcare supra-curent și curent de scurtcircuit (siguranță cu curent IIMited). Acest produs este prezentat cu aspectul estetic al structurii de impact. Interblocare fiabilă și nivel de izolare ridicat. În mecanismul de operare de stocare a arcului, viteza pornită/oprire este lipsită de influența forței de muncă. Pentru extensia arcului, extindere electrică a arcului în interiorul capacului izolant, gazul liber are loc la scânteie nu provoacă coborârea nivelului izolant între faze și faza către Pământ. Clapboard -ul de acoperire a izolației separă partea electrificată, astfel încât să impulsioneze gradul de protecție al unității principale ale inelului. Contactul de cupru-Tungsten și contactul principal aduce o conductivitate fiabilă și o viață lungă. Acest produs atinge faima sonoră datorită întreținerii și funcționării ușoare, precum și performanței fiabile. Este în conformitate cu IEC62271-105.

Vezi mai mult >> Trimite o anchetă >>

Comutator de rupere de încărcare a vidului de înaltă tensiune cu întrerupător de pământ

Întrerupător de rupere a încărcării în vid de acțiune din seria AC și HV FZRN21, acest produs are o capacitate de rupere, siguranță și fiabilitate, durată de viață lungă, poate funcționa structura freguent, compactă, dimensiuni mici, greutate ușoară, de bază nu este nevoie să se mențină. Seria FZN21-12 Comutatorul de încărcare în vid de înaltă tensiune este compus în principal din Framer, comutator de deconectare (siguranța de limitare a curentului combinatorului este în întrerupătorul de deconectare), tubul de comutare a vidului, comutatorul de împământare, mecanismul de funcționare cu arc și așa mai departe. Acest produs are structură compactă, volum mic, viață lungă, capacitate puternică de închidere și rupere și funcționare și întreținere ușoară. Comutatorul de vid este echipat cu un mecanism operat cu arc, care adoptă un motor electric (un alt manual) depozitare de energie cu arc și există două tipuri de metode de închidere: închiderea electromagnetului și despărțirea și închiderea manuală. Comutatorul de deconectare, întrerupătorul de vid și întrerupătorul de pământ sunt întreprinse între ele (interblocarea mecanică) pentru a preveni misoperarea. FZN21-12D/T630-20, FZN21-12DR/T125-31.5 TIP Tip de înaltă tensiune Comutator de pauză de încărcare în vid și comutator de siguranțe funcționează într-un sistem de distribuție electrică de 12kV în trei faze, o durată de viață, cu o capacitate de confecționare și o capacitate de fuse, de dimensiuni reduse, cu o cantitate de combatere a comutării de fuse FUSE FUSE. Siguranțe cu costuri și întreținere cu costuri mai mari, ușoare și convenabile

Vezi mai mult >> Trimite o anchetă >>

Richge este un producător și furnizor profesionist Comutator de pauză de încărcare din China. Dacă sunteți interesat de produsele noastre la preț redus, vă rugăm să ne contactați.
