Seria de montare

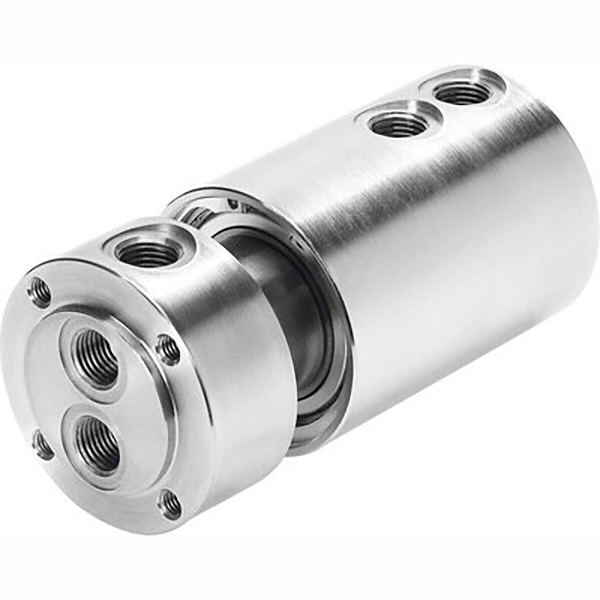

Îmbinare rotativă pneumatică din seria SOLIH GF, racord rotativ cu aer rotativ la 360° pentru automatizare. Versiuni cu un singur și mai multe treceri, dublă utilizare vid/pozitiv 0,095-1,0MPa, max 300rpm, etanșare lagăr de precizie cuplu redus, corp din aliaj de aluminiu. Porturi M5-G1/2, compatibile cu fitinguri one-touch. Ideal pentru mese rotative, plăci de indexare, articulații robot, dispozitive rotative și control pneumatic rotativ cu mai multe circuite.

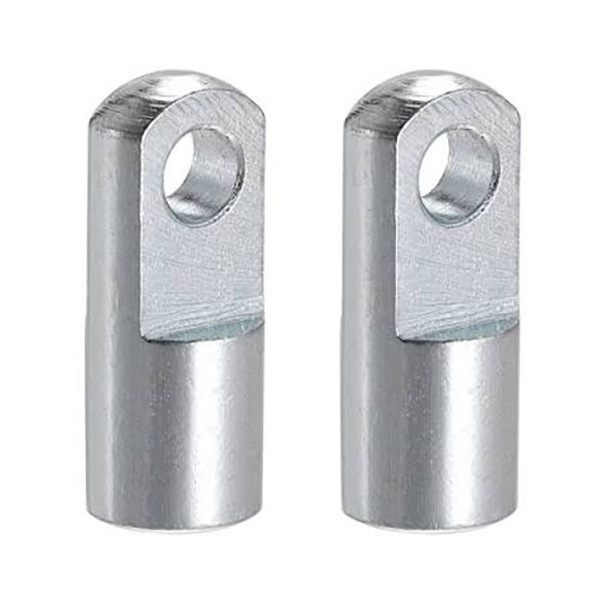

Îmbinare cu șapă simplă de tip SOLH I pentru capătul tijei cilindrului pneumatic, conector articulat cu șneală în U cu cost redus, cu balansare de ±5°. Construcție din oțel carbon / inoxidabil, filet interior M10×1,25 M36×2,0 potriviți cu cilindri de 32-200 mm, orificiu pentru știft φ10-36 mm. Compatibil cu AirTAC/SMC/numire domestică (F M10×1.25I, I 32, CA2 40 I). Ideal pentru sarcini de împingere, ghidaje liniare și mecanisme de răsturnare.

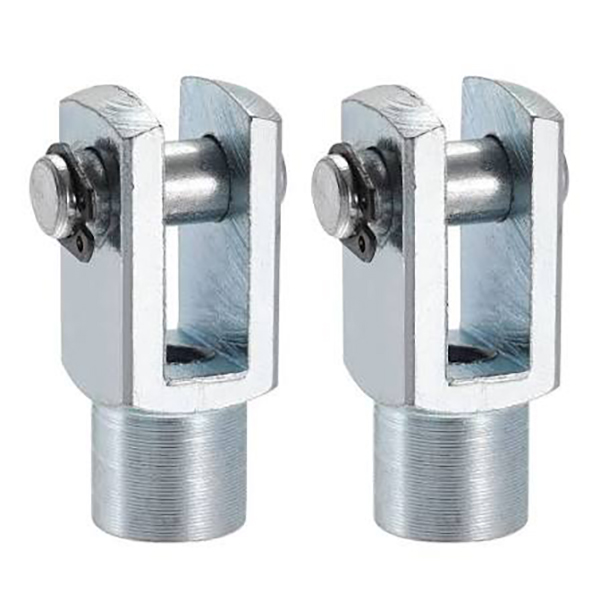

Îmbinare dublă dublă tip SOLH Y pentru capătul tijei cilindrului pneumatic, conector furcă standard interschimbabil cu piesele SMC/AirTAC. Filet interior M10×1,25-M27×2 potrivire găuri de 32-125 mm, orificiu pentru știft φ10-27 mm, ±5° balansare cu un singur plan. Oțel carbon înnegrit/galvanizat sau oțel inoxidabil. Ideal pentru urechile de sarcină cu o singură ureche cu suport de sarcină mare în push pull și mecanisme articulate.

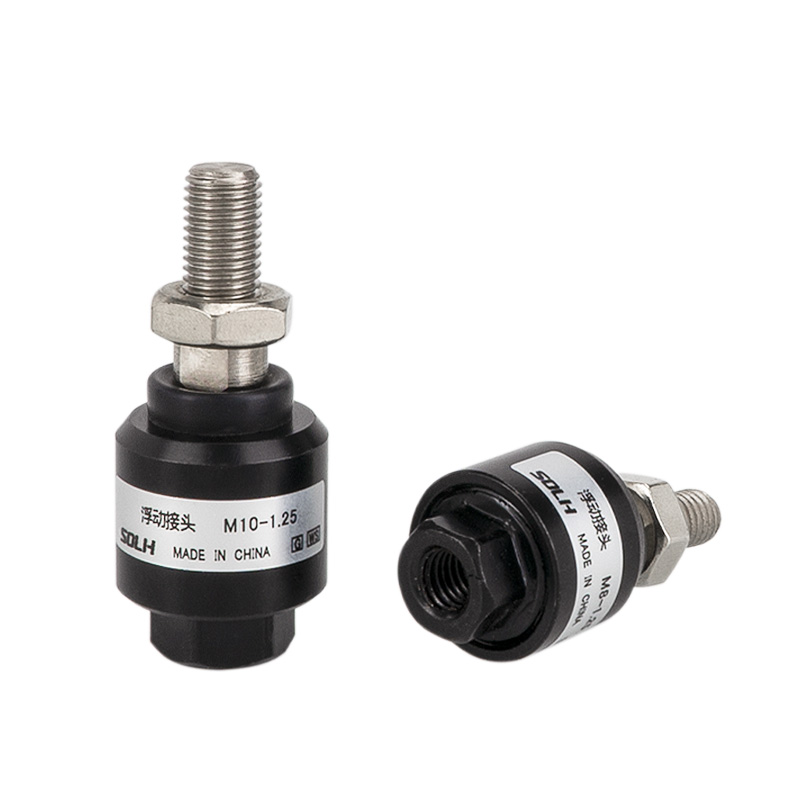

Îmbinare flotantă de tip SOLH F pentru capătul tijei cilindrului pneumatic, conector compensator flexibil cu cap sferic. Absoarbe alinierea axială/radială (axială ±1,5 mm, unghiulară ±2°~±5°), elimină forța laterală și protejează etanșările cilindrului. Filet M6×1,0-M20×1,5 potrivite alezajului de 16-100mm, aluminiu anodizat sau inoxidabil 304. Interschimbabil cu seria AirTAC F, SMC JAF/JAHF. Ideal pentru montaj prin presare, linii de asamblare și transport cu cursă lungă.

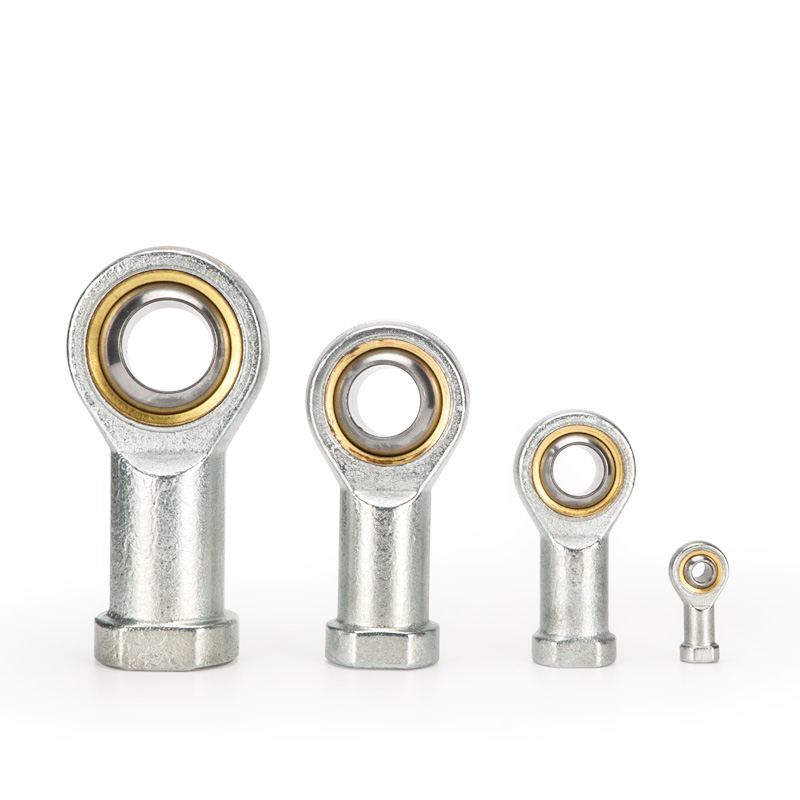

Rulment de tijă tip ochi de pește SOLH U pentru capăt de tijă cilindr pneumatic, articulație articulată universală la 360° cu balansare de ±13°~±15°. Compensează deviația coaxială de până la 2 mm, elimină forța laterală și protejează etanșările cilindrului. Filet M6×1.0-M27×2 potrivite alezajelor de 16-125mm, oțel pentru rulmenți / cupru auto-lubrifiant / opțiuni inoxidabil 304. AirTAC F-U și SMC PHS interschimbabile. Ideal pentru mecanisme de sarcină de mare viteză, excentrice și cu mai multe unghiuri.

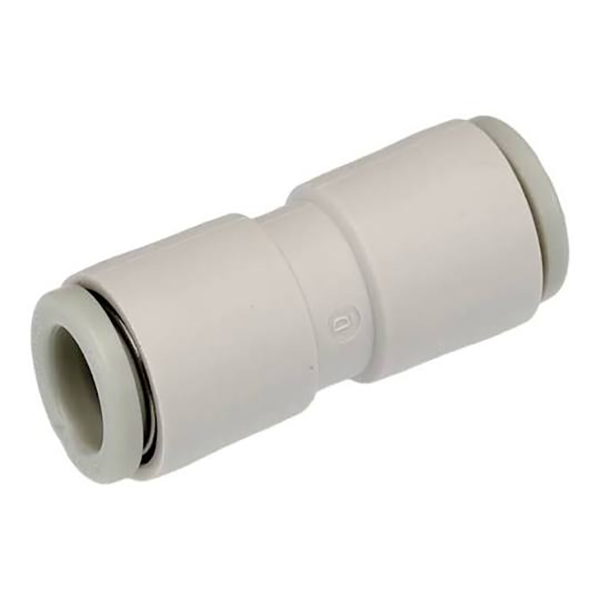

SOLH KQ2H fiting direct cu o singură atingere, înlocuitor direct pentru SMC KQ2H. Corp din POM, filet din alamă nichelat, etanșare NBR. Funcționează pentru aer comprimat de până la 1,0 MPa și vid până la -95 kPa. Acoperă tuburi PU/PA Φ2-Φ16, filete conice metrice M & R, configurații cu diametru egal și reductoare. Ideal pentru generatoare de vid, micro cilindri și conducte pneumatice de automatizare limitate.

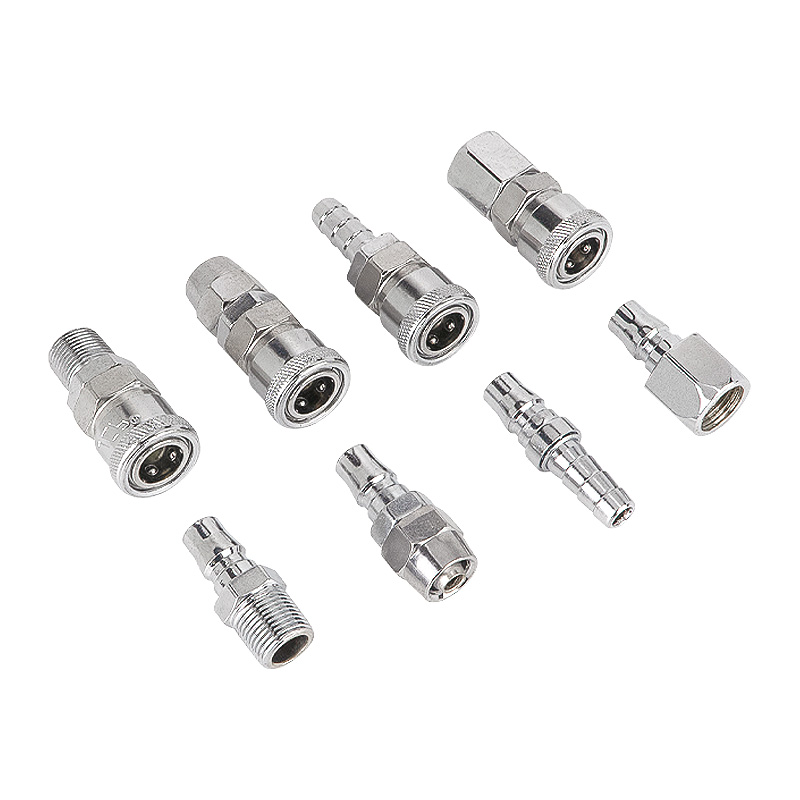

Cuplaj rapid pneumatic cu autoblocare de tip SOLH C, design cu autoblocare cu bile de otel pentru operare cu o singura mana. Etanșare NBR, presiune de lucru 0-1.0MPa. Opțiuni din oțel/plastic nichelat. Seria PP10~PP40, PF/PH/SP/SM pentru tub PU Φ4×6~Φ8×12 și filete G1/4, G3/8, G1/2. Brand interschimbabil cu SMC și AirTAC. Folosit pe scară largă pentru compresoare de aer, unelte pneumatice și linii pneumatice pentru generatoare de vid.
