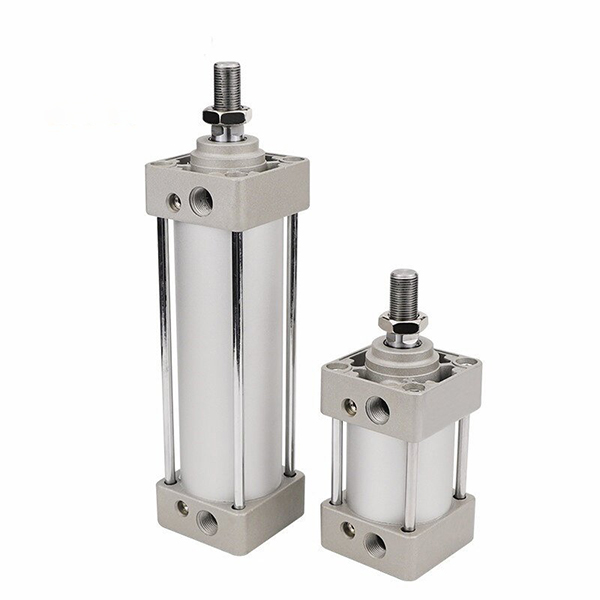

Cilindru standard cu tijă ușoară din seria MBB

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Cilindru standard de tirant ușor din seria SOLH MBB (seria MB-Z), succesor îmbunătățit al seriei MB tradiționale cu o reducere a greutății cu 10%. Echipat cu capace de capăt pătrate, perne de aer reglabile cu două capete și opțiuni abundente de montare. Utilizat pe scară largă în echipamentele generale de automatizare cu viteză medie, frecvență înaltă și condiții de încărcare medie. Dimensiunile de instalare sunt conforme cu standardul ISO 15552, interschimbabile cu cilindrii de tiranți de marcă concurentă.

Structura de bază și caracteristici

   1. Structură: Butoi rotund din aluminiu, tiranți interioare, capace de capăt pătrate, pernă de aer reglabilă la ambele capete, rigiditate structurală ridicată.

   2. Material: butoi din aluminiu anodizat dur, capace turnate de înaltă rezistență, tijă de piston placată cu crom dur, tiranți de înaltă tracțiune, rezistente la uzură și durată lungă de viață.

   3. Variante de operare

     -- MBB: Tijă simplă dublă acțiune (fără magnet încorporat)

     -- MDBB: Tijă simplă cu dublă acțiune (inel magnetic încorporat pentru comutator automat)

     -- MBW/MDBW: Tijă dublă cu dublă acțiune, performanță excelentă anti-torsiune

   4. Pernă: Pernă de aer reglabilă independent la ambele capete, reduce efectiv impactul terminal, vibrațiile și zgomotul.

   5. Instalarea senzorului: caneluri pre-prelucrate pentru comutatoarele magnetice M9B/A93/M9BW pentru a detecta poziția pistonului.

   6. Ușoare Upgrade: Geometrie optimizată a capacului, cu 10% mai ușoară decât vechiul model MB, asamblare și transport mai ușoare.

   7. Compatibilitate standard: standard de montare ISO 15552, interschimbabilitate directă între mărci.

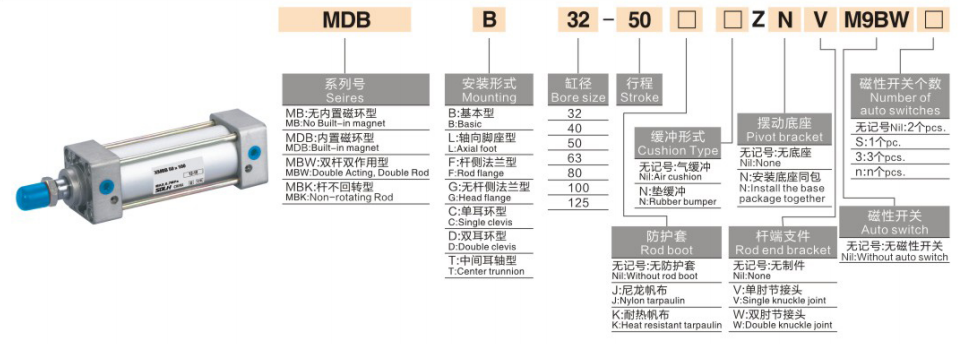

Completează regula de codificare a modelului

   1. Exemplu de model: MDBB40-100Z-M9BW

   2. Exemple de comenzi standard

     -- MBB50-200Z: alezaj 50, cursă 200, model de bază ușor fără magnet

     -- MDBB63-150Z-LB: alezaj 63, cursă 150, magnet încorporat, montare cu picior

     -- MDBB80-300Z-FA: Alezaj 80, cursă 300, montare flanșă laterală tijă

Specificații tehnice de bază

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

 1. MBB / MDBB cu dublă acțiune

Tipuri de montare și modele derivate

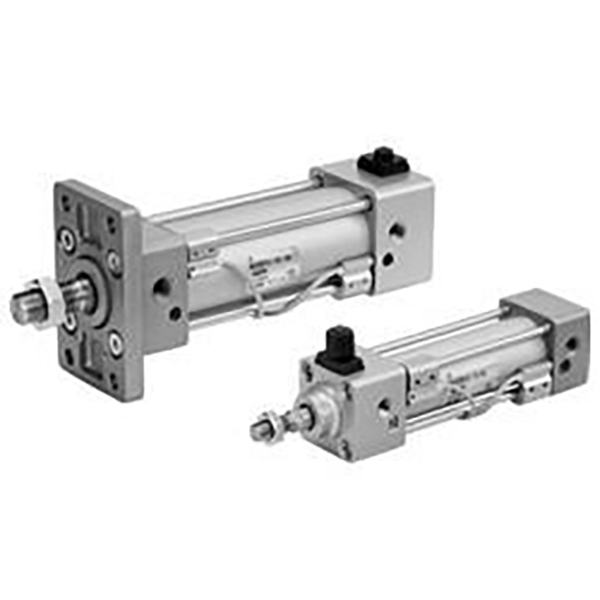

   1. Opțiuni de montare

     -- B Tip de bază: Instalare directă prin capac prin orificii

     -- Montare LB Foot Mount: Instalare orizontală stabilă pentru încărcături grele

     -- Flanșă FA/FB: Flanșă pe partea tijei/partea capului pentru montare verticală

     -- Clevis C/D: Clevis simplu/dublu pentru mișcare de balansare cu balamale

     -- T Trunnion: Suport pentru trunion mijlociu pentru mecanismul de rotație

   2. Principala serie derivată

     -- MBB/MDBB/MBW: cilindru standard cu o singură tijă fără magnet/magnet și cilindru dublu

     -- MBK/MDBK: Cilindru de tijă care nu se rotește pentru a preveni răsucirea tijei pistonului

     -- -XB6 Tip de temperatură ridicată: Interval de lucru -20~+150℃

     -- -XC6 Tija de piston din oțel inoxidabil: pentru mediul ușor corosiv și umed

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați forța necesară din sarcina reală, rezervă ≥50% marja de siguranță. Prioritizează MBB pentru automatizarea generală cu viteză medie și sarcină medie.

   2. Confirmarea cursei: Adăugați o marjă de siguranță de 10~20 mm la deplasarea efectivă. Cursa standard maximă 1000 mm, personalizată până la 1500 mm.

   3. Potrivirea configurației

     -- Detectarea poziției: alegeți modelul de magnet încorporat MDBB, potriviți comutatoarele automate M9B/A93.

     -- Montare: suport de picior LB pentru sarcini grele orizontale; Flanșă FA preferată pentru instalare verticală.

     -- Condiții speciale: Selectați -XB6 pentru temperatură ridicată, -XC6 tijă inoxidabilă pentru mediu corosiv.

Rezumatul unei propoziții

     Cilindru standard de tirant ușor SOLH MBB este în conformitate cu ISO15552, echipat cu pernă de aer reglabilă și metode multiple de montare, actuator liniar de uz general ideal pentru liniile de producție de automatizare de înaltă frecvență cu sarcină medie.
