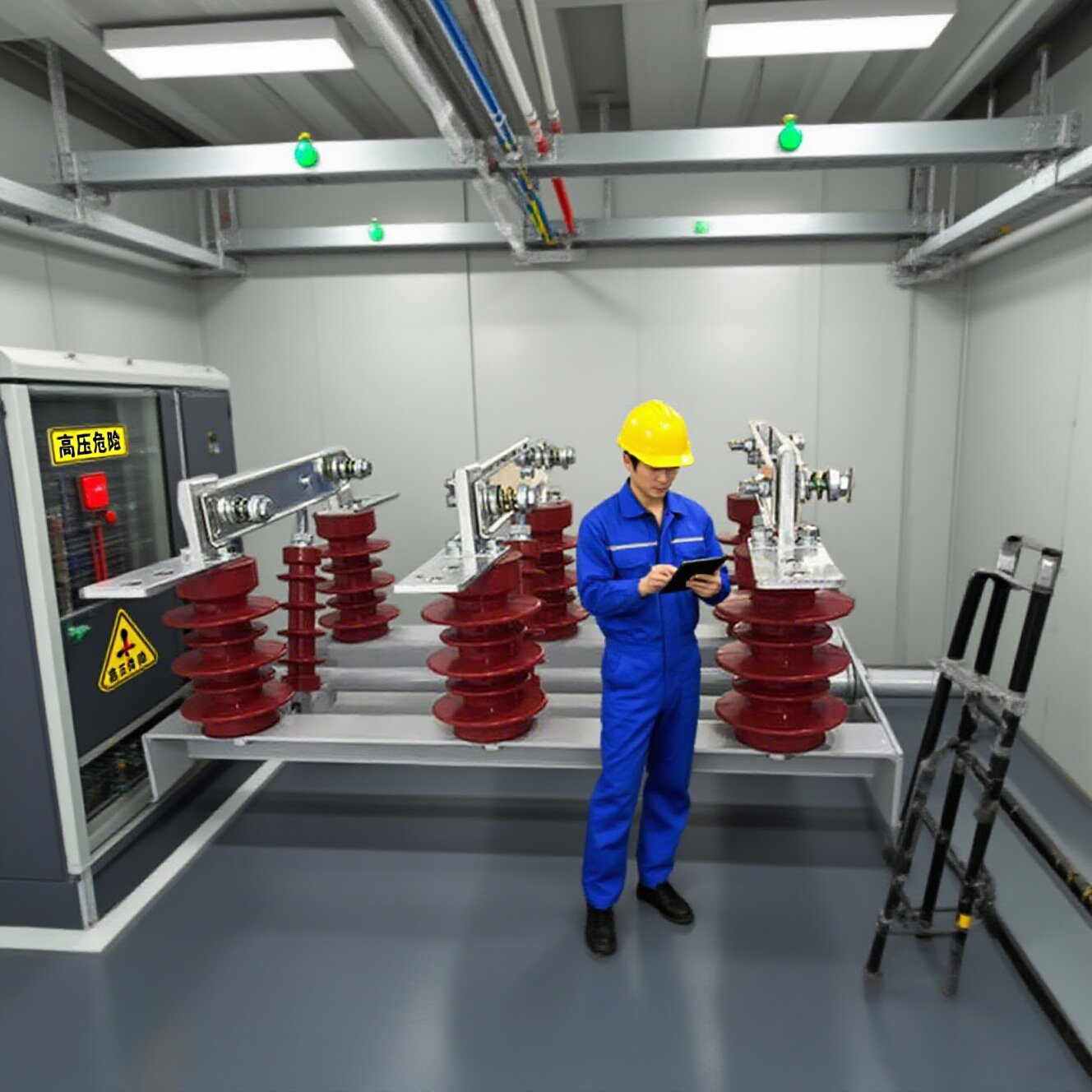

GN19-12 (C) Comutatorul de deconectare HV interior HV se aplică sistemului de alimentare cu tensiune nominală 12kV, AC 50/60Hz. Este echipat cu un mecanism de operare manuală CS6-1 și este utilizat pentru a rupe și a face circuitul sub sarcină. Există un tip suplimentar de poluare, tip de mare altitudine și tip de indicare a puterii. Este realizat conform IEC 62271-102.
Comutatorul de izolare a acestei serii este echipat cu un mecanism de funcționare manual CS6-1 (comutatorul de izolare cu un panou are propriul mecanism de operare conjugat).
Această serie de comutatoare de izolare este un tip cu trei poli, care constă dintr-un șasiu, un arbore rotativ, o pârghie, un izolator de stâlpi din porțelan, un cuțit și o placă de cablare. Arborele rotativ este aranjat pe cadrul de jos, pe care sunt sudate trei perechi de pârghii, iar pârghiile trec prin izolatorul porțelanului cu tijă de tracțiune și colierul cuțitului. Arborele rotativ se extinde din cadrul de bază și orice secțiune a arborelui rotativ poate fi conectată cu mecanismul de funcționare.
Tipul C este prin perete. Printre ele, C1 înseamnă că rotația este pe partea laterală prin perete; C2 înseamnă că deconectarea este pe partea laterală prin perete; C3 înseamnă că ambele părți sunt pe partea laterală prin perete.
GN19-12 Comutator de deconectare de înaltă tensiune interioară de înaltă tensiune
Întrerupătorul de deconectare de înaltă tensiune din seria Gn19-12 aparține echipamentelor de comutare de înaltă tensiune, se aplică sistemului de alimentare cu tensiune nominală 12kV, AC 50Hz și mai puțin decât sistemul IT, este echipat cu mecanismul de funcționare manual CS6-1 și este utilizat pentru a rupe și a face circuit sub încărcare, dar cu tensiune. Există un tip suplimentar de reducere a poluării, tipul de mare altitudine și afișajul electrificat.
Rolul comutatorului de deconectare este de a deconecta circuitul fără curent de încărcare. Astfel încât echipamentul să fie deservit și sursa de alimentare să aibă un punct de deconectare clar pentru a asigura siguranța personalului de întreținere, întrerupătorul de izolare fără un dispozitiv special de întrerupere nu poate tăia curentul de încărcare și curentul de scurtcircuit, astfel încât circuitul trebuie să fie în întrerupătorul pentru a rupe circuitul înainte de a putea funcționa întrerupătorul de izolare.
Întrerupătorul de deconectare de înaltă tensiune din seria Gn22-12 (C) (D) este proiectat pentru sistemele de alimentare cu o tensiune nominală de 12kV și o frecvență de 50Hz. Acest dispozitiv este utilizat în principal pentru deschiderea și închiderea circuitelor din sistemul de alimentare în condiții de încărcare. Cu capacități de rezistență ridicate la curent, este ideal pentru aplicațiile care necesită o securitate ridicată și operațiuni frecvente. Dispozitivul poate fi configurat pentru a răspunde diferitelor nevoi de mediu.
Acest produs este un întrerupător de izolare cu curent ridicat, cu o structură de cuțit de jos comună trifazată. Adoptează un prototip mecanic de blocare cu o acțiune în două etape de închidere și contact, obținând contact fără uzură, forță de funcționare mică, presiune de contact ridicată și stabilitate termică dinamică bună.
GN30-12 Tipul de izolare rotativă de înaltă tensiune rotativă este un nou tip de comutator de izolare cu cuțit de contact rotativ. Structura principală este că planurile superioare și inferioare ale șasiului comun trifazat sunt fixate cu două seturi de izolatori și contacte, iar întrerupătorul este deschis și închis prin rotirea cuțitului de contact.

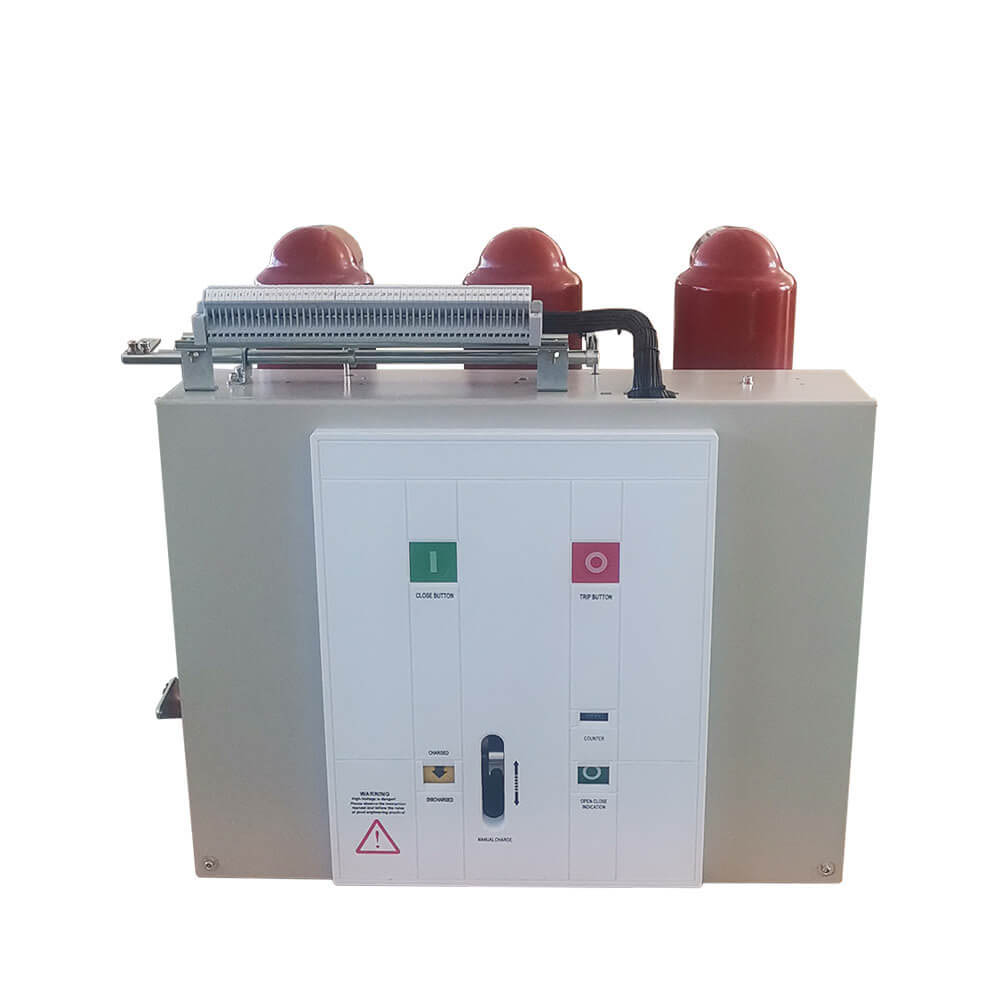

1. Versiune Exractabilă Shake In/Out cu ușa închisă
2. Nu poate fi utilizat în toate tipurile de instalații și echipamente
3.Deat la numărul limitat de componente și la utilizarea sistemelor de producție în masă pentru fabricație, are o controlabilitate foarte fiabilă
4. Întreținere ușor și convenabilă
5. Tipuri de unități funcționale care pot fi utilizate pentru diverse soluții

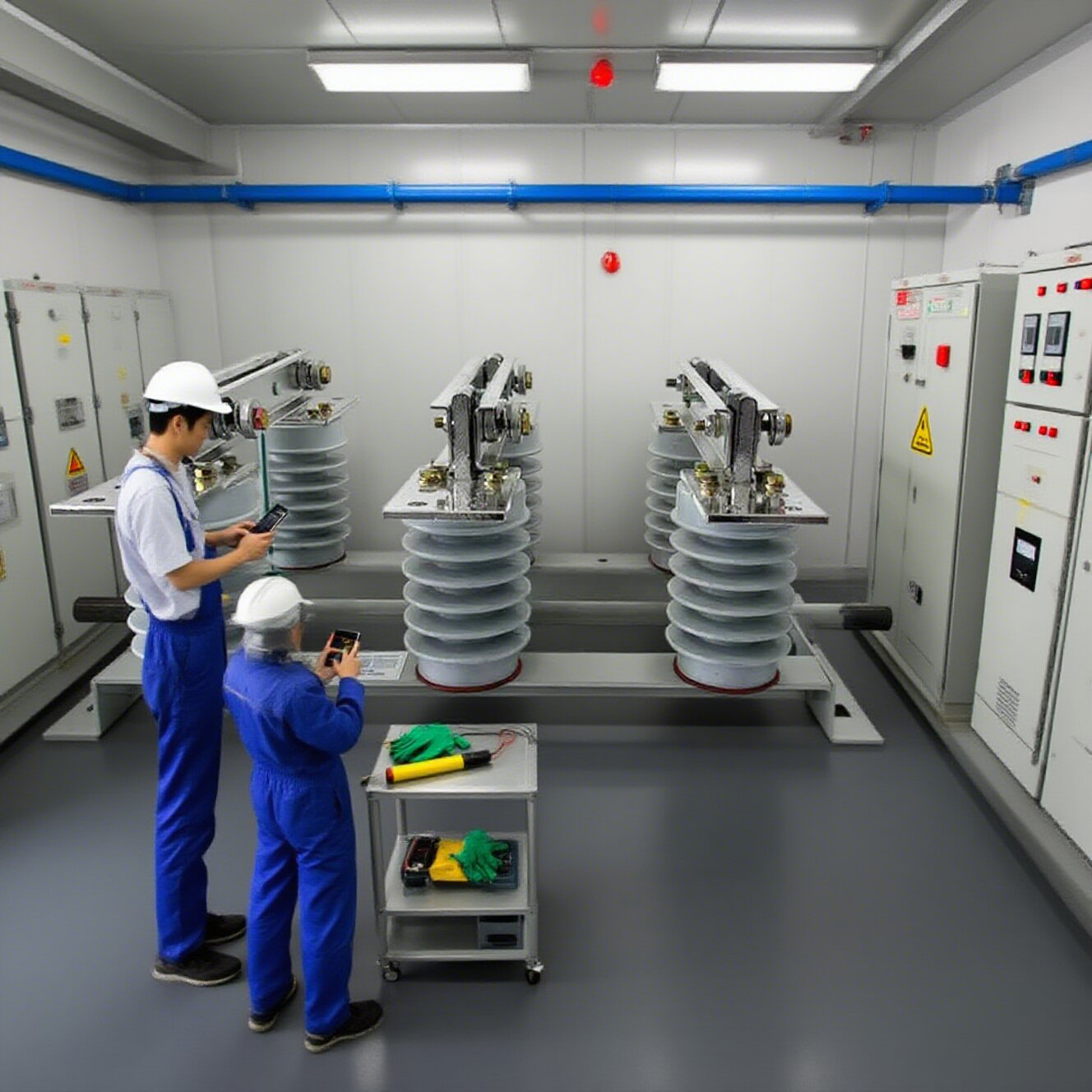

Seria Gn19-12 (C) Comutatorul de izolare de înaltă tensiune de înaltă tensiune AC este adecvat pentru AC 50Hz , tensiune de lucru nominală de 12kV, 10kV, curent de lucru nominal de 400A, 630A, 1250A Sistem de alimentare, ca tensiune și nici o sarcină în condiții de rupere, circuit închis cu un comutator de manual. Aparate în condiții de tensiune, dar fără sarcină, sunt, de asemenea, expediate pentru a produce tipuri anti-foling, tip de platou și dispozitive de afișare live care pot fi instalate. Întrerupătorul de izolare de înaltă tensiune din seria GN19-12 este un dispozitiv interior cu tensiune nominală de 12kV și treifazică AC 50Hz.
Richge este un producător și furnizor profesionist Comutator de izolare interioară din China. Dacă sunteți interesat de produsele noastre la preț redus, vă rugăm să ne contactați.
