Introducere detaliată în tehnologia Richge întrerupător de împământare de înaltă tensiune pentru interior

    Pe baza bazei de afaceri a Richge Technology în domeniul accesoriilor pentru aparate de comutație de înaltă tensiune (concentrate anterior pe piese de izolație de înaltă tensiune, componente ale comutatorului de împământare etc.), produsele sale de întrerupător de împământare de înaltă tensiune de interior sunt poziționate ca echipamente de siguranță de bază pentru sistemele de alimentare cu niveluri de tensiune de 12 kV ~ 40,5 kV. Acestea sunt utilizate în principal în substații interioare, camere de distribuție a energiei și potrivire a aparatelor de înaltă tensiune pentru a satisface nevoile de protecție la împământare în timpul întreținerii echipamentelor. Produsele respectă standardele industriale, cum ar fi T/ZZB 2173-2021 „12kV~40.5kV Interruptor de împământare AC de înaltă tensiune pentru interior”. Următoarea este o introducere detaliată din dimensiunile de bază ale produsului:

I. Prezentare generală a produsului și poziționarea de bază

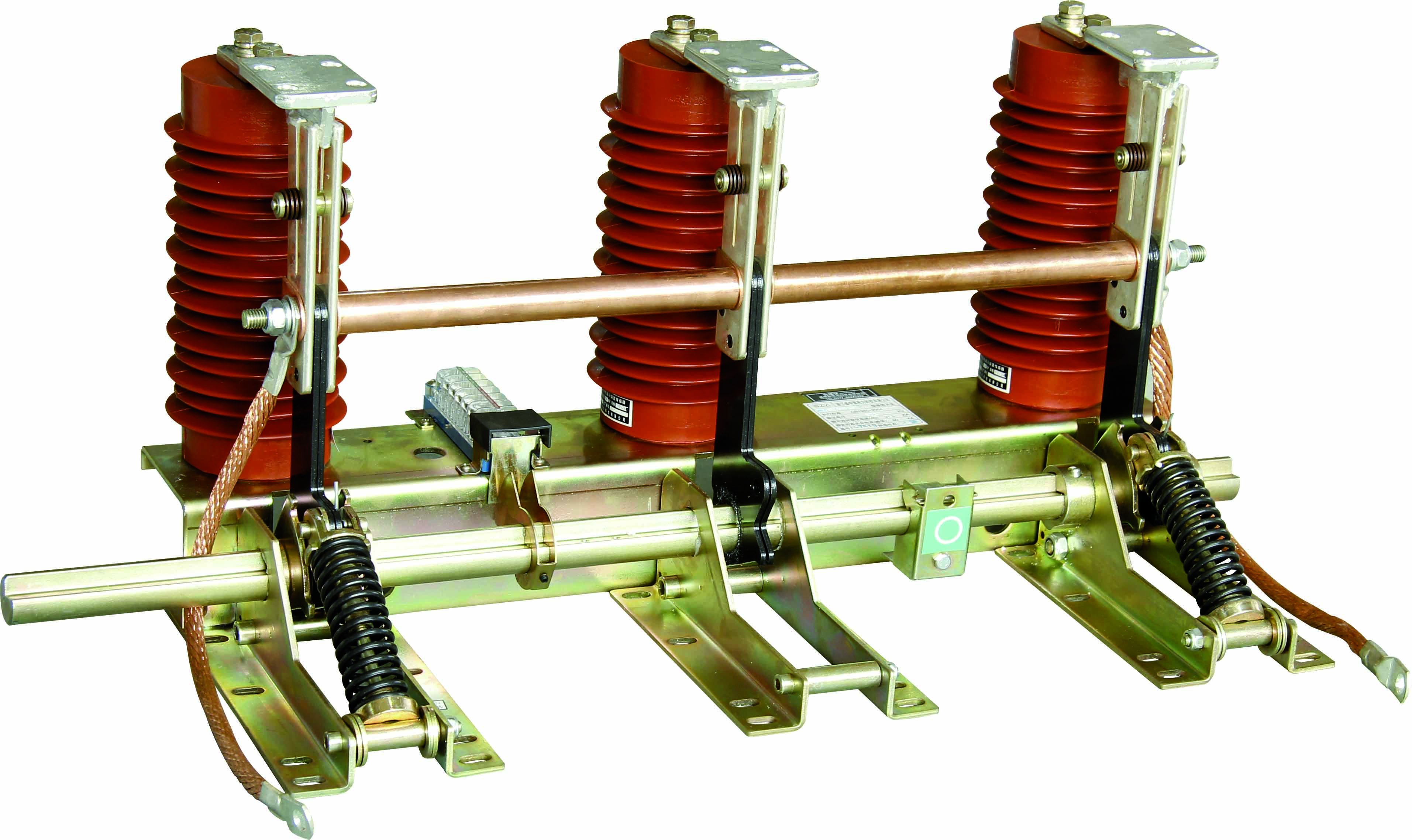

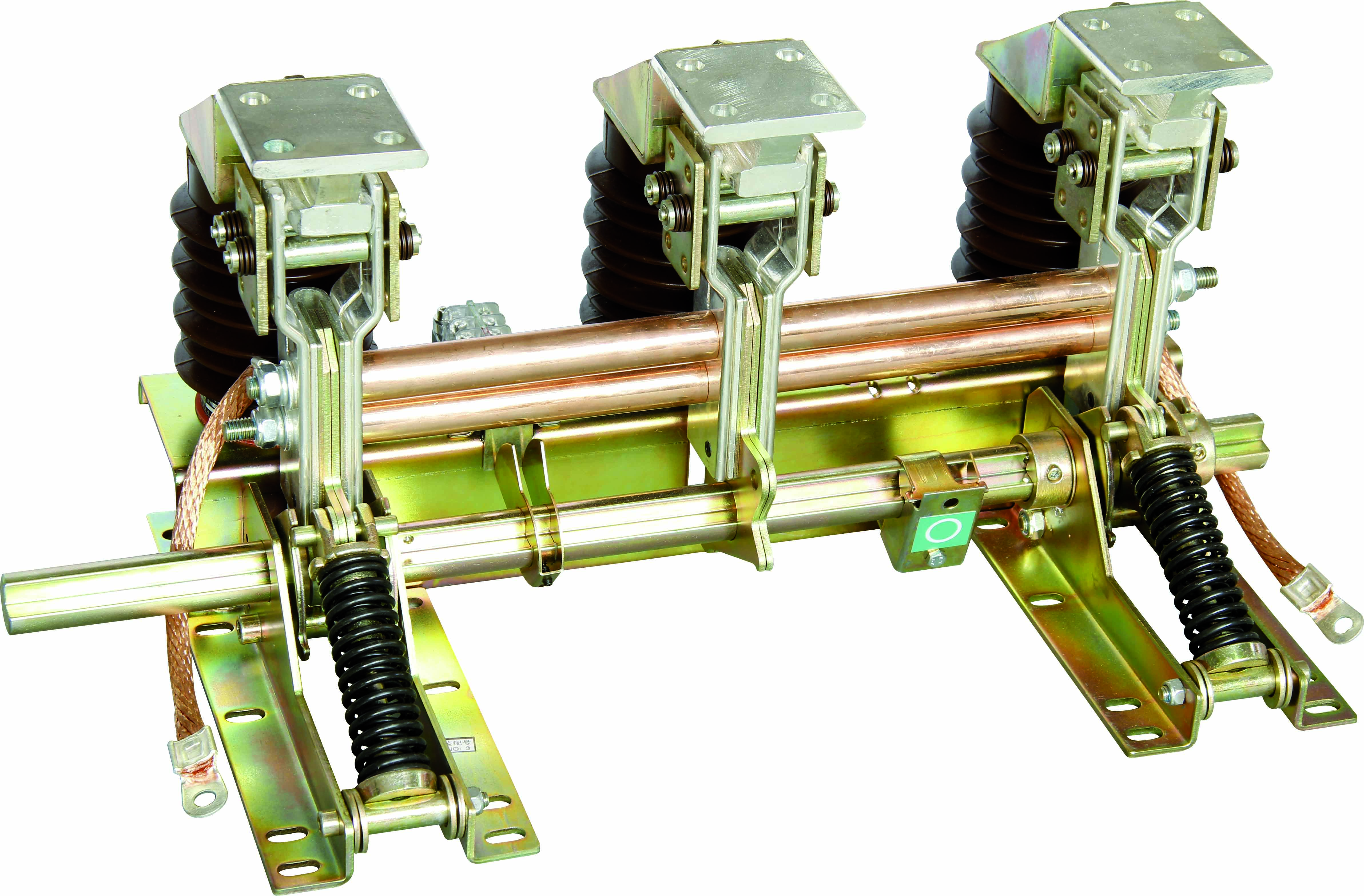

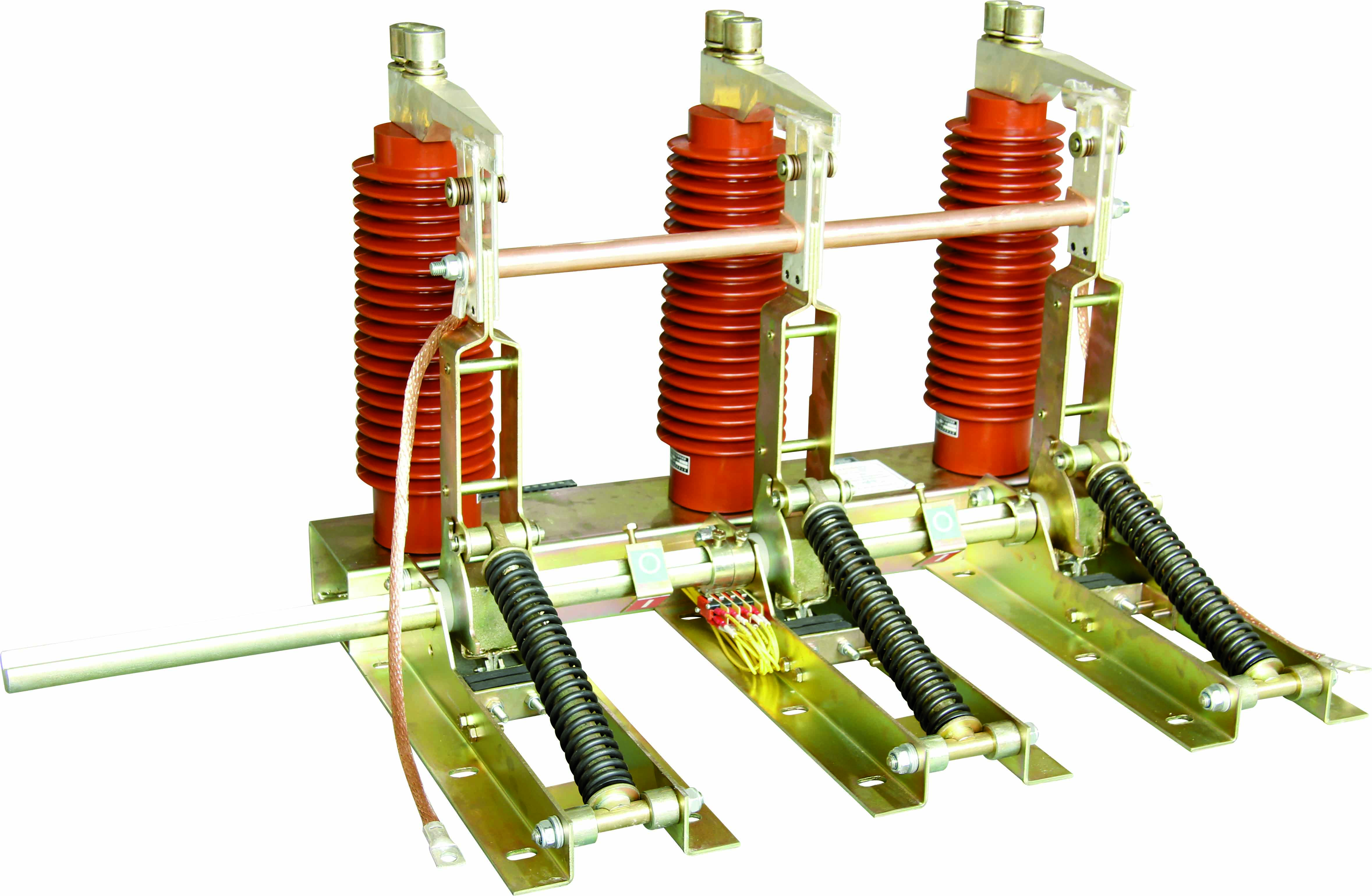

    Întrerupătorul de împământare de înaltă tensiune pentru interior Richge este un dispozitiv mecanic de împământare de siguranță, clasificat ca întrerupător de izolare. Funcția sa de bază este de a forma un circuit de împământare fiabil între echipamentul care trebuie întreținut și rețeaua de alimentare în timpul întreținerii echipamentelor de înaltă tensiune (cum ar fi întrerupătoarele, transformatoarele, aparatele de comutare), eliberarea sarcinilor reziduale și furnizarea unui „punct evident de deconectare” pentru a preveni șocurile electrice personale sau deteriorarea echipamentului cauzată de alimentarea neașteptată cu energie.

• Acoperire de tensiune: 12kV, 24kV, 40.5kV (adaptarea la sistemele de alimentare interioare de medie tensiune);

• Adaptare în frecvență: 50Hz (compatibil cu standardele sistemului de alimentare domestică);

• Avantaje principale: Formați sinergie tehnică cu accesoriile pentru comutatoare de înaltă tensiune Richge (cum ar fi stâlpi izolatori, mecanisme de operare), cu structură compactă, funcționare flexibilă și rezistență la medii dure (adaptarea la scenarii complexe de interior, cum ar fi fluctuațiile de praf, temperatură și umiditate).

II.Parametrii tehnici cheie (în conformitate cu standardul T/ZZB 2173-2021)

    Conform clasificării nivelului de tensiune, parametrii tehnici de bază sunt prezentați în următorul tabel, care îndeplinesc, de asemenea, cerințele de bază ale GB/T 1985-2014 „Comutatoare de izolare de înaltă tensiune și întrerupătoare de împământare”:

III. Proiectare structurală și principiul de funcționare

3.1 Structura de bază (Design modular pentru instalare și întreținere ușoară)

    Referindu-ne la arhitectura industrială matură și combinând avantajele procesului accesoriu Richge, produsul este compus în principal din următoarele componente:

• Consola: Formată prin îndoirea și sudarea la rece a plăcilor subțiri de oțel, cu tratament anticoroziv de suprafață (galvanizare/pulverizare) pentru asigurarea rezistenței structurale;

1. Acționați manual/electric mecanismul de acționare, cuplul este transmis arborelui principal, depășind cuplul de rezistență pentru a conduce brațul manivelei să se rotească;

• Contact static: Cu design cu flanșă-cuțit, cooperând cu arcul disc pentru a obține un contact fiabil și pentru a evita încălzirea liberă;

Verificarea aspectului (fără fisuri în părțile izolatoare, fără ablația contactelor), corectitudinea indicației mecanice a poziției, fără slăbirea elementelor de fixare

• Componente izolatoare: izolatoarele din rasina epoxidica adopta procesul de turnare automata prin compresie APG (rezistenta ridicata a izolatiei, descarcare partiala scazuta);

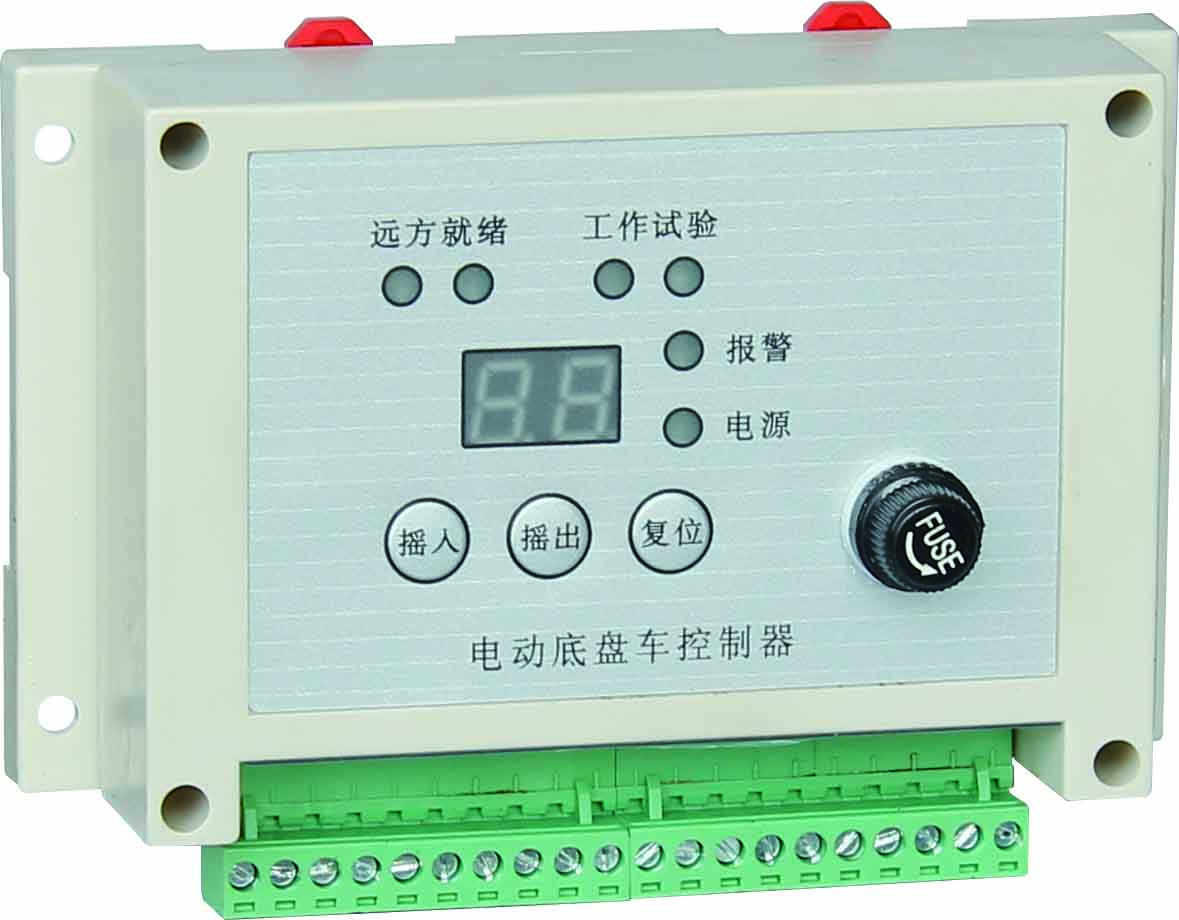

• Modul de control inteligent (Opțional): Include protecție la blocarea motorului (≥5 ori curentul nominal), protecție la limita de timp de funcționare, protecție la fluctuația tensiunii (80%-120% valoarea nominală), grad de protecție IP3X;

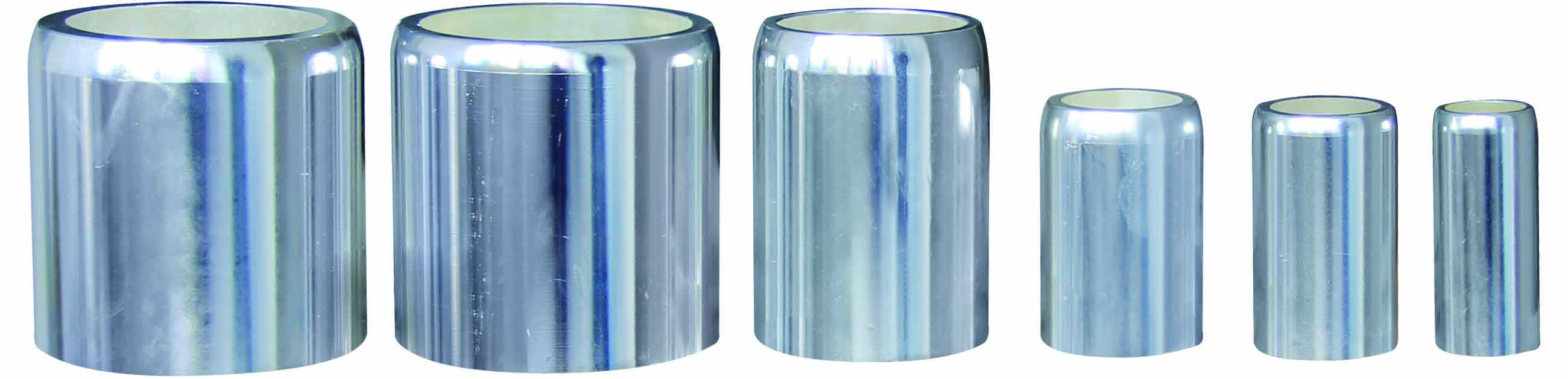

• Componente auxiliare: Manșon conductiv (izolație de izolare), conexiune flexibilă (compensarea erorii de instalare), senzor de poziție (feedback stare deschidere și închidere).

3.2 Principiul de funcționare (Acționat de stocarea energiei cu arc de presiune, independent de viteza de funcționare manuală)

(1) Operațiunea de închidere

1. Acționați manual/electric mecanismul de acționare, cuplul este transmis arborelui principal, depășind cuplul de rezistență pentru a conduce brațul manivelei să se rotească;

2. Tija de operare a cuțitului de împământare trece prin punctul mort al arcului de presiune, iar arcul de presiune eliberează energie instantaneu pentru a împinge cuțitul de împământare să se închidă rapid;

3. După închidere pe loc, cuțitul de împământare este în contact strâns cu flanșa de contact static prin arcul disc pentru a forma un circuit de împământare fiabil.

(2) Operațiunea de deschidere

1. Mecanismul de operare aplică un cuplu invers, iar arborele principal învinge cuplul principal și forța arcului pentru a conduce brațul manivelă să se rotească în sens invers;

2. Arcul de presiune al cuțitului de împământare trece din nou prin punctul mort pentru a completa stocarea energiei (pregătirea pentru următoarea închidere);

3. După deschidere pe loc, distanța de deschidere de rupere îndeplinește cerințele standard, formând o izolare electrică evidentă.

IV. Funcții de bază și scenarii de aplicație

4.1 Funcții de siguranță de bază

1. Protecție cu interblocare forțată: Realizați interblocarea mecanică/electrică cu comutatorul principal al aparatului de distribuție de înaltă tensiune (când întrerupătorul principal nu este deschis, întrerupătorul de împământare nu poate fi închis; când întrerupătorul de împământare este închis, întrerupătorul principal nu poate fi închis) pentru a preveni funcționarea greșită;

2. Eliberare de încărcare reziduală: descărcați rapid sarcinile reziduale din echipament după împământare pentru a evita șocurile electrostatice în timpul întreținerii;

3. Capacitate de producere a scurtcircuitelor: Performanța de realizare a clasei E2 poate face față defecțiunilor bruște de scurtcircuit în timpul întreținerii pentru a evita arderea echipamentului;

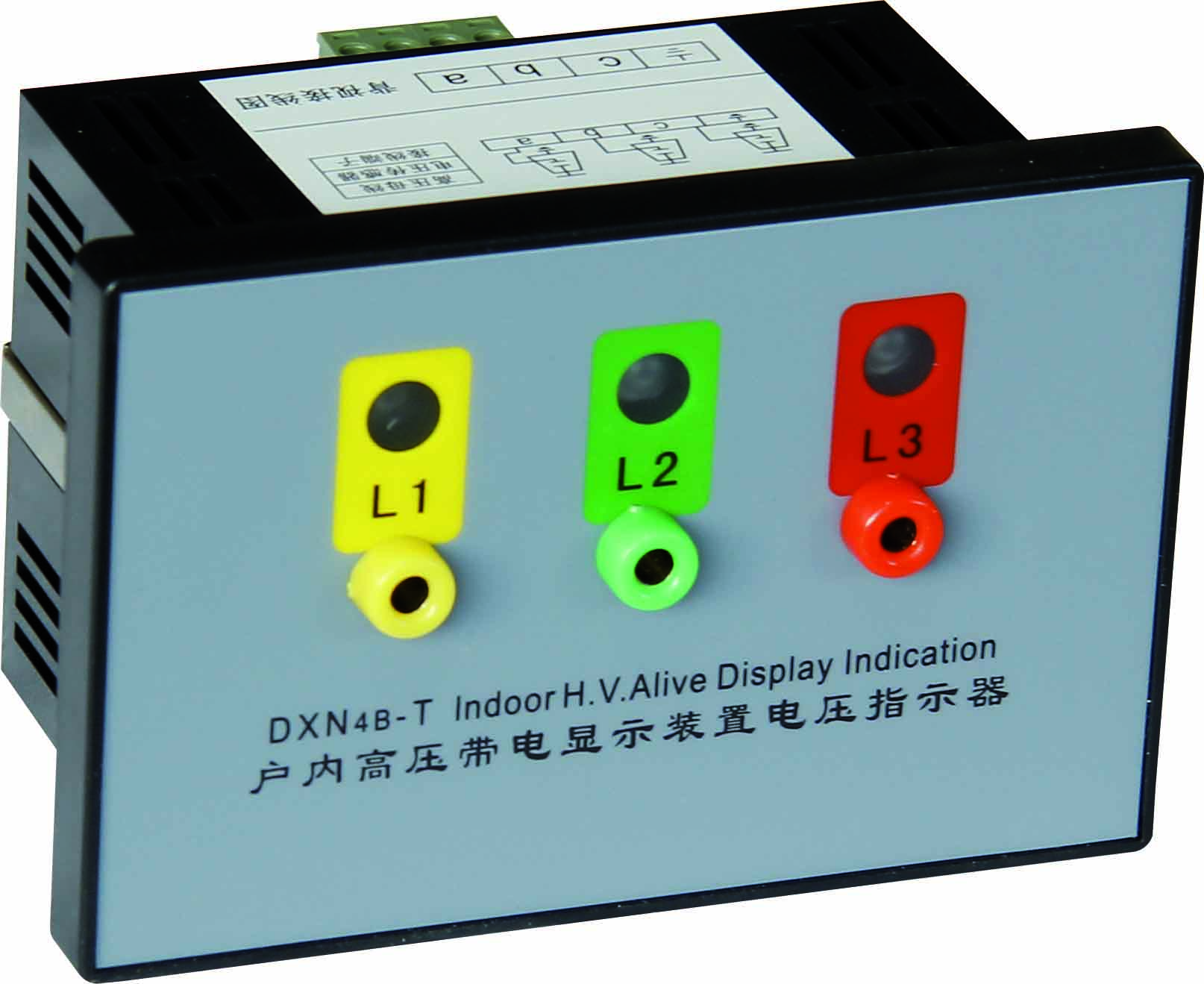

4. Vizualizare stare: Echipat cu indicare mecanică a poziţiei (marcaje clare de deschidere/închidere), dispozitiv opţional de afişare live (conform reglementărilor DL408-91).

4.2 Scenarii tipice de aplicare

• Substații interioare: Folosit cu întrerupătoare de circuit de 12kV~40,5kV și întrerupătoare de izolare pentru împământarea pentru întreținerea barelor colectoare și a transformatorului;

• Potrivirea aparatului de comutare de înaltă tensiune: formați „sinergie de înaltă-joasă tensiune” cu accesoriile de comutație de joasă tensiune Richge, adaptându-se la MNS, GCS și alte dulapuri, ca componente de întreținere pentru împământare pentru dulapuri de ieșire și dulapuri de contorizare;

• Sisteme industriale de distribuție a energiei: protecție de întreținere a echipamentelor de înaltă tensiune (cum ar fi motoare de înaltă tensiune, dulapuri redresoare) în fabrici mari și centrale electrice deținute de mine;

• Noi scenarii energetice: Împământarea de siguranță a dispozitivelor de distribuție a energiei interioare (cum ar fi aparatele de comutare de 35 kV) în stațiile de amplificare a energiei fotovoltaice/eoliene.

V. Puncte de instalare și întreținere

5.1 Cerințe cheie de instalare

1. Adaptarea fundației: Eroarea de nivelare a suprafeței de instalare ≤1mm/m și rezistența buclei de împământare ≤0,5Ω (trebuie să fie conectată în mod fiabil la rețeaua de împământare a stației);

2. Cooperare de interblocare: Asigurați-vă că mecanismul de interblocare cu comutatorul principal al aparatului de comutare funcționează fără probleme, fără blocare (se recomandă utilizarea accesoriilor de interblocare originale Richge pentru o mai bună compatibilitate);

3. Cablaje electrice: Conexiunea liniei de control a modelului electric trebuie să respecte nivelul de tensiune (cum ar fi AC220V/DC220V), iar cuplul de strângere al bornelor cablajului îndeplinește cerințele manualului;

4. Test de acceptare: După instalare, este necesar să se testeze asincronismul de deschidere și închidere, rezistența buclei și performanța izolației (tensiune de rezistență la frecvența de alimentare, test de descărcare parțială).

5.2 Întreținere regulată și depanare

(1) Ciclul de întreținere și conținut

(2) Depanare obișnuită

• Blocarea închiderii: Verificați dacă legătura dintre brațul manivelei și arborele principal este slăbită sau dacă contactul este deformat (piesele deformate trebuie înlocuite);

• Rezistență excesivă la contact: Lustruiți stratul de oxid de contact, completați placarea cu argint (sau înlocuiți ansamblul de contact);

• Eroare de funcționare electrică: Verificați dacă protecția la blocarea motorului este declanșată (controlerul trebuie resetat) sau dacă angrenajul de antrenare este uzat;

• Descărcare parțială excesivă: Curățați petele de ulei de pe suprafața pieselor de izolație, verificați dacă izolatorul are crăpături (înlocuiți izolatorul dacă este necesar).

VI. Respectarea standardelor și angajamentul de calitate

6.1 Standarde conforme

• Standard de grup: T/ZZB 2173-2021 „12kV～40,5kV Interruptor de împământare AC de înaltă tensiune pentru interior”;

• Standard național: GB/T 1985-2014 „Întrerupătoare de izolare de înaltă tensiune și întrerupătoare de împământare”, GB/T 11022-2020 „Cerințe tehnice comune pentru standardele echipamentelor de comandă și echipamentelor de control de înaltă tensiune”;

• Standard de testare: GB/T 14598.26-2015 „Compatibilitate electromagnetică - Tehnici de testare și măsurare - Test de imunitate la descărcare electrostatică” (test EMC), test de pulverizare cu sare (verificare în trei probe).

6.2 Angajamentul de calitate

• Perioada de garanție a produsului: 1 an (excluzând daunele umane sau forța majoră);

• Garanție de viață: Când durata de viață mecanică atinge Clasa M2 (de 10.000 de ori), performanța cheie îndeplinește în continuare cerințele standard;

• Asistență de service: Oferiți îndrumări pentru instalare, instruire în întreținere și furnizare de piese de schimb (asistență poate fi obținută prin intermediul site-ului web oficial Richge sau al serviciului pentru clienți).

VII. Modalități de a obține informații detaliate

    Pentru a obține manualul complet al produsului Richge Technology pentru întrerupător de împământare de înaltă tensiune pentru interior (inclusiv parametri specifici modelului, desene de instalare, rapoarte de testare), puteți utiliza următoarele metode:

1. Vizitați site-ul web oficial Richge (www.richgeswitchgear.com) și interogați în secțiunea „Produse de înaltă tensiune” sau „Descărcare tehnică”;

2. Contactați departamentul de vânzări Richge (WhatsAPP: +86 189 5893 8078) și explicați cerințele (cum ar fi nivelul de tensiune, dacă este necesar controlul electric);

3. Trimiteți un e-mail către e-mailul serviciului clienți Richge pentru a aplica pentru o soluție tehnică personalizată.
