Introducere detaliată la Richge Technology SF6 Circuit Breaker

    Richge Technology se concentrează în principal pe producția de accesorii pentru aparate de comutație de joasă tensiune, componente pentru aparate de comutație de înaltă tensiune și serii de întreruptoare de circuit pentru interior/exterior. Următoarele oferă o introducere profesională la întreruptoarele SF6 pentru referință.

I. Prezentare generală de bază a întreruptorului SF6

    Întrerupătorul SF6 este un întrerupător de înaltă tensiune care utilizează gaz cu hexafluorura de sulf (SF6) ca mediu de izolație și de stingere a arcului, utilizat pe scară largă în domeniul transmisiei și distribuției sistemelor de energie.

Caracteristici de bază:

• Performanță excelentă de izolare: rezistența de izolare a gazului SF6 este de 2,5-3 ori mai mare decât a aerului, ceea ce poate reduce semnificativ volumul echipamentului.

• Capacitate superioară de stingere a arcului: conductivitate mare a coloanei de arc, timp scurt de arc (2-2,5 cicluri) și capacitate mare de rupere (până la 80 kA).

• Fără risc de incendiu: gazul SF6 este neinflamabil cu siguranță ridicată.

• Durată lungă de viață: Durata de viață electrică poate ajunge la mai mult de 25 de ani, cu ciclu lung de întreținere și frecvență de întreținere redusă.

II. Principiul și structura de lucru

2.1 Principiul de lucru

Mecanism de stingere a arcului:

1. În timpul deschiderii, contactele în mișcare și cele statice se separă pentru a genera un arc, care face ca gazul SF6 să se descompună în atomi S, F și ioni pozitivi/negativi la temperatură ridicată.

2. Moleculele de gaz SF6 captează electroni liberi pentru a forma ioni negativi, reducând conductivitatea coloanei arcului și accelerând stingerea arcului.

3. După ce arcul este stins, gazul își restabilește starea inițială de izolație.

Circulația gazului:Adoptând tipul de gaz sub presiune sau principiul de tip auto-energie, fluxul de gaz este generat prin energia pistonului sau arcului pentru a stinge rapid arcul și a restabili izolația.

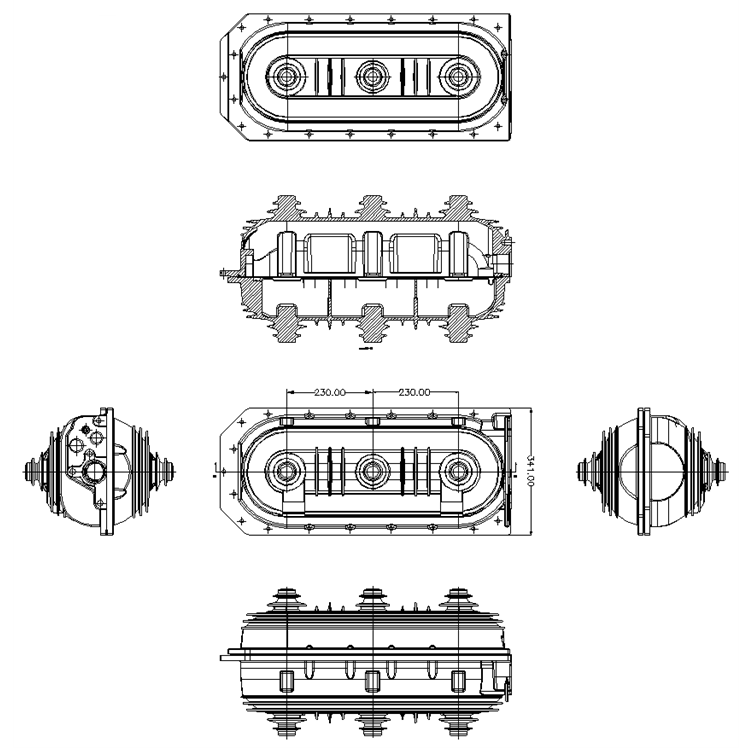

2.2 Structura principală

III. Tipuri și parametri tehnici ai întrerupătoarelor SF6 produse de Richge Technology

3.1 Principalele tipuri

1. Clasificat după structură:

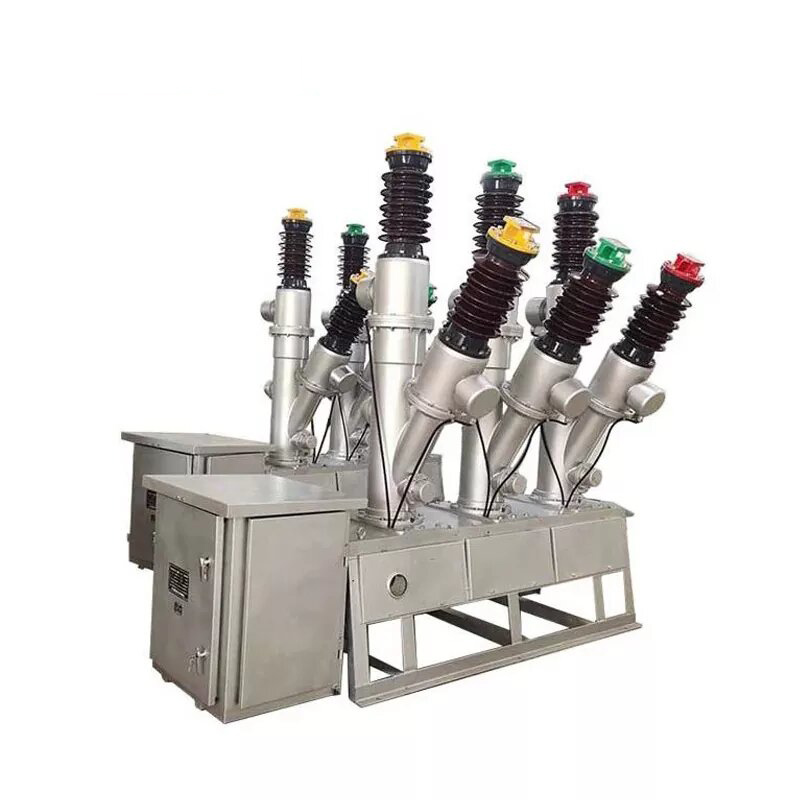

• Tip coloană din porțelan: independent trifazat, volum mare, potrivit pentru locuri în aer liber (cum ar fi tipul FA4-550)

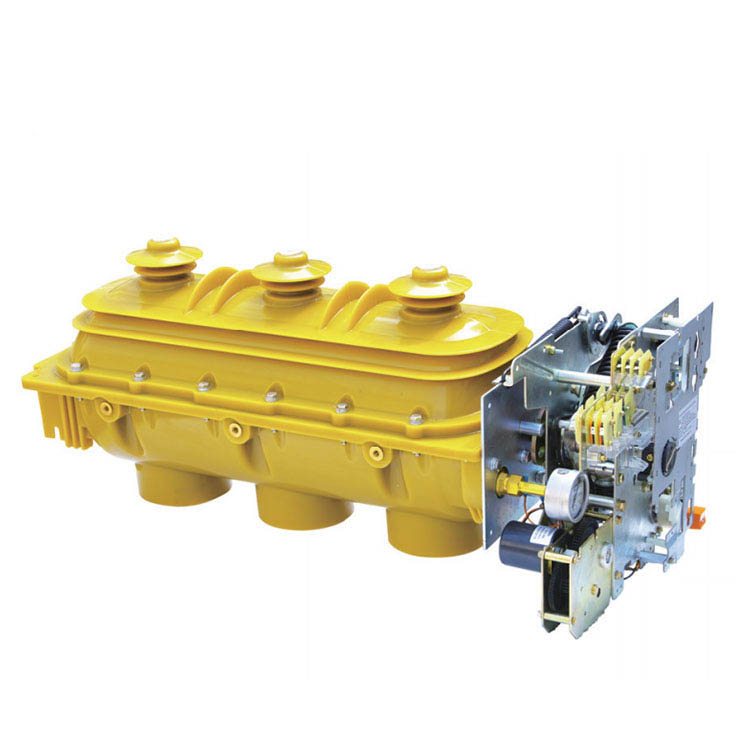

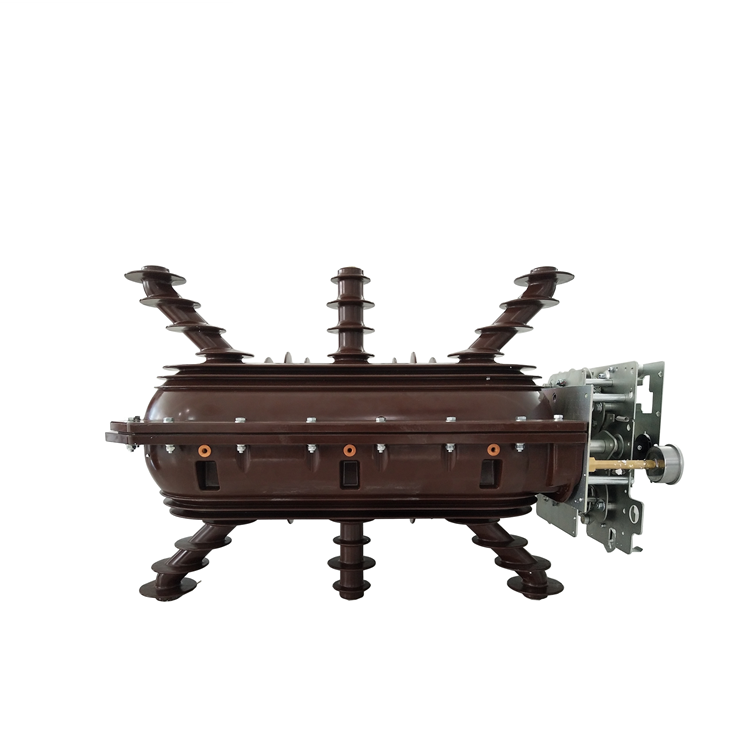

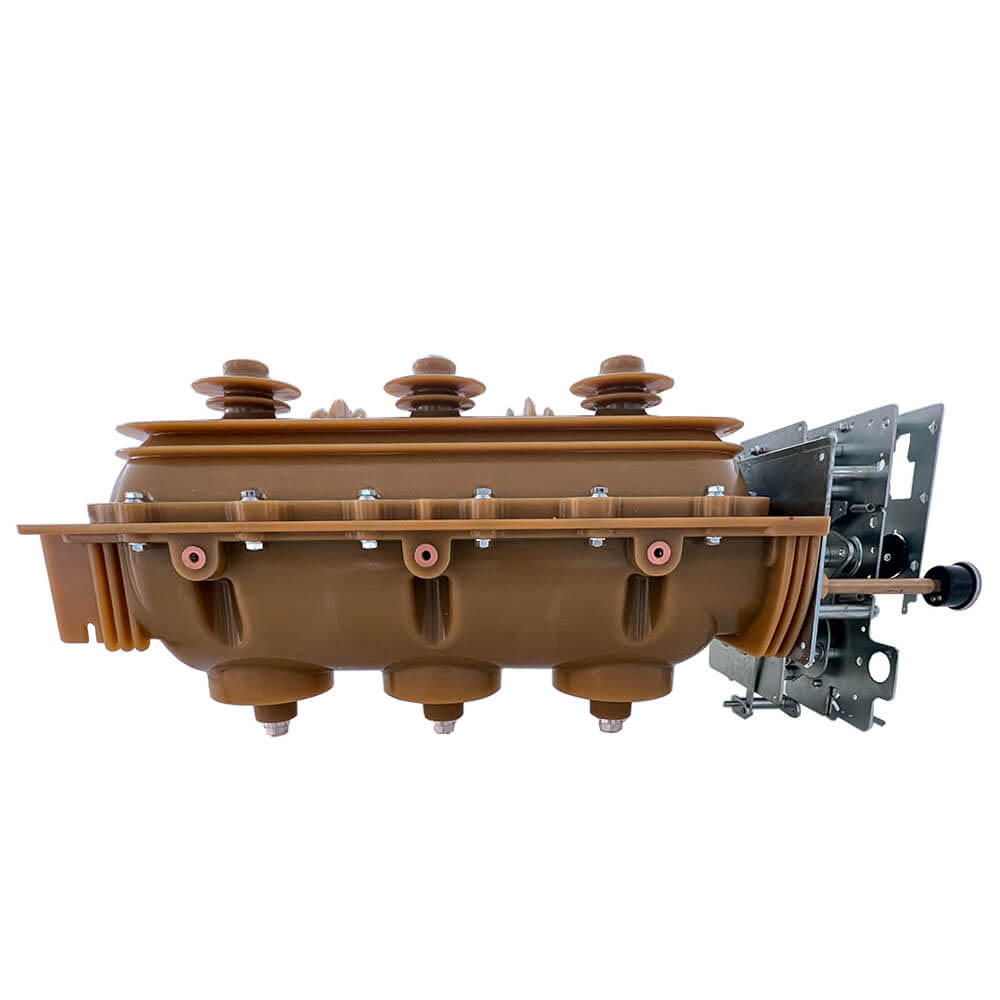

• Tip rezervor (tip rezervor de podea): Rezervor comun trifazat, structură compactă, performanță seismică bună, întreținere ușoară

• Întrerupător în echipamentul electric combinat GIS: Integrat cu deconectator, întrerupător de împământare etc. într-o carcasă etanșă

2. Clasificat prin metoda de stingere a arcului:

• Tip cu o singură presiune: O singură presiune în interiorul camerei de stingere a arcului, structură simplă, utilizat pe scară largă

• Tip cu dublă presiune: cu camere de aer de înaltă și joasă presiune, performanță mai bună de stingere a arcului, dar structură complexă

3.2 Parametrii tehnici cheie

IV. Avantajele și scenariile de aplicare ale întreruptorului SF6

4.1 Avantajele produsului

1. Performanță excelentă de rupere: poate stinge rapid arcurile, poate genera cu greu supratensiune de tăiere și poate proteja echipamentele și liniile

2. Fiabilitate ridicată: Structura etanșă reduce impactul mediului extern, potrivită pentru diferite condiții climatice dure

3. Zgomot redus: zgomotul de funcționare este mai mic de 85 dB, îmbunătățind mediul de lucru

4. Suprafață mică a podelei: Structură compactă, potrivită în special pentru substații urbane și locuri cu spațiu limitat

5. Nivel ridicat de inteligență: poate integra sistemul de monitorizare pentru a monitoriza în timp real densitatea gazului, temperatura și starea de funcționare

4.2 Scenarii de aplicare

• Sistem de transmisie a energiei: Protecția și controlul liniilor de transport de ultra-înaltă tensiune de 500 kV și peste

• Substație: Folosită ca echipament de protecție pentru transformatoarele principale și barele colectoare

• Rețea electrică industrială: Distribuție de energie de înaltă tensiune pentru centrale electrice auto-furnizate în fabrici mari, mine etc.

• Noua conexiune la reteaua energetica: Echipamente de protectie pentru statiile de amplificare din parcuri eoliene si centrale fotovoltaice

• Rețea electrică urbană: componentă de bază a tabloului GIS compact

V. Puncte de instalare și întreținere

5.1 Cerințe de instalare

1. Pregătirea fundației:

• Eroare de nivel <1mm/m pentru a asigura stabilitatea echipamentului

• Sistem de împământare perfect, rezistență de împământare <0,5Ω

2. Tratarea gazelor:

• Detectarea scurgerilor de gaz înainte de instalare, rata anuală de scurgere trebuie să fie <1‰

• Evacuați sub 133 Pa și păstrați mai mult de 2 ore, apoi umpleți cu gaz SF6 calificat după ce ați confirmat că nu există scurgeri

• Presiunea de umplere cu gaz urmează strict cerințele manuale ale produsului, eroare controlată în ±0,02MPa

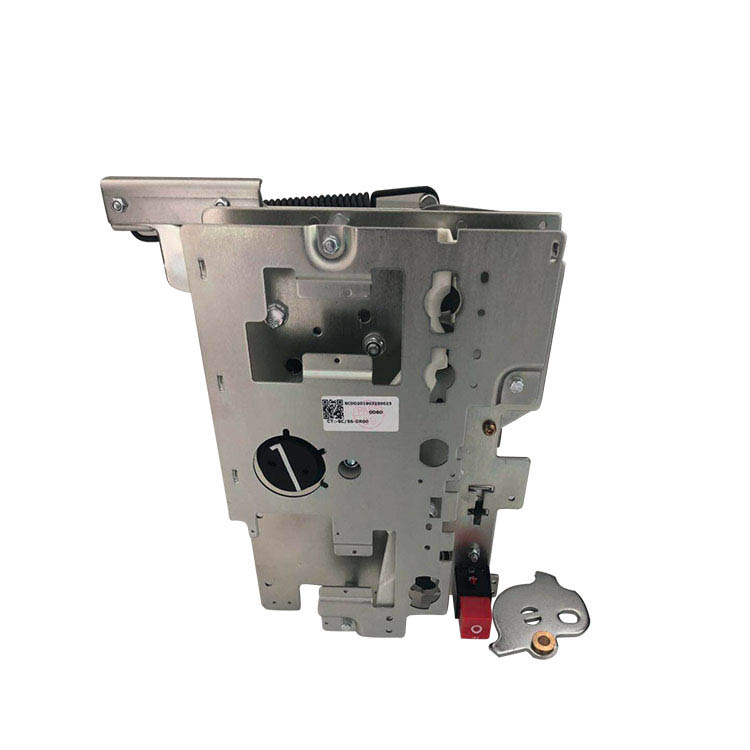

3. Reglarea mecanismului:

• Orele de deschidere și închidere și reglarea sincronizării îndeplinesc cerințele tehnice

• Mecanismul de operare este flexibil, fără blocaj

• Comutatorul auxiliar comută cu precizie cu feedback normal al semnalului

5.2 Metode de întreținere

Articole de inspecție regulată:

Întreținere specială:

• Alimentare cu gaz: Când presiunea scade la valoarea de alarmă (de obicei cu 0,05 MPa mai mică decât presiunea nominală), completați gazul în timp util

• Înlocuirea gazului: După întreruperea curentului de defect sever, verificați calitatea gazului și înlocuiți-l dacă este necesar

• Calibrarea releului de densitate: Efectuați calibrarea la fiecare 2-3 ani

VI. Precauții și măsuri de siguranță

1. Caracteristicile gazului SF6:

• SF6 pur este netoxic, dar produșii de descompunere a arcului (cum ar fi SO2, HF) sunt toxici, așa că este necesară ventilația în timpul întreținerii

• Evitați contactul gazului cu pielea și tractul respirator, purtați echipament de protecție dacă este necesar

2. Siguranța întreținerii:

• Înainte de întreținere, trebuie să întrerupeți alimentarea, să verificați că nu există electricitate și împământare

• Reduceți presiunea la zero presiunea manometrică înainte de a elibera gaz SF6

• Ventilaţie forţată mai mult de 15 minute după deschiderea echipamentului pentru a asigura evacuarea gazului intern

3. Cerințe de protecție a mediului:

• SF6 este un gaz cu efect de seră puternic (valoarea GWP 23900), deci emisiile ar trebui controlate strict

• Gazele reziduale trebuie reciclate și tratate și nu trebuie să fie evacuate direct în atmosferă

VII. Rezumat

    Cu performanța sa excelentă de izolație și stingere a arcului, întrerupătorul de circuit SF6 a devenit alegerea principală a aparatelor de comutare de înaltă tensiune în sistemele de alimentare moderne, potrivite în special pentru scenariile de transmisie și distribuție a energiei de mare capacitate, la nivel de înaltă tensiune.

Despre tehnologia Richge:

• Compania produce în principal accesorii pentru aparate de comutație de joasă tensiune (cum ar fi conectori pentru circuitul principal, conectori pentru circuite auxiliare, mecanisme de operare etc.), componente pentru aparate de comutație de înaltă tensiune (cum ar fi piese de izolație, întrerupătoare de împământare, mecanisme de interblocare etc.) și seria de întreruptoare de circuit pentru interior/exterior.

• Pentru a afla despre linia completă de produse Richge, se recomandă să vizitați site-ul său oficial (www.richgeswitchgear.com) sau să contactați departamentul său de vânzări (WhatsAPP: +86 189 5893 8078)
