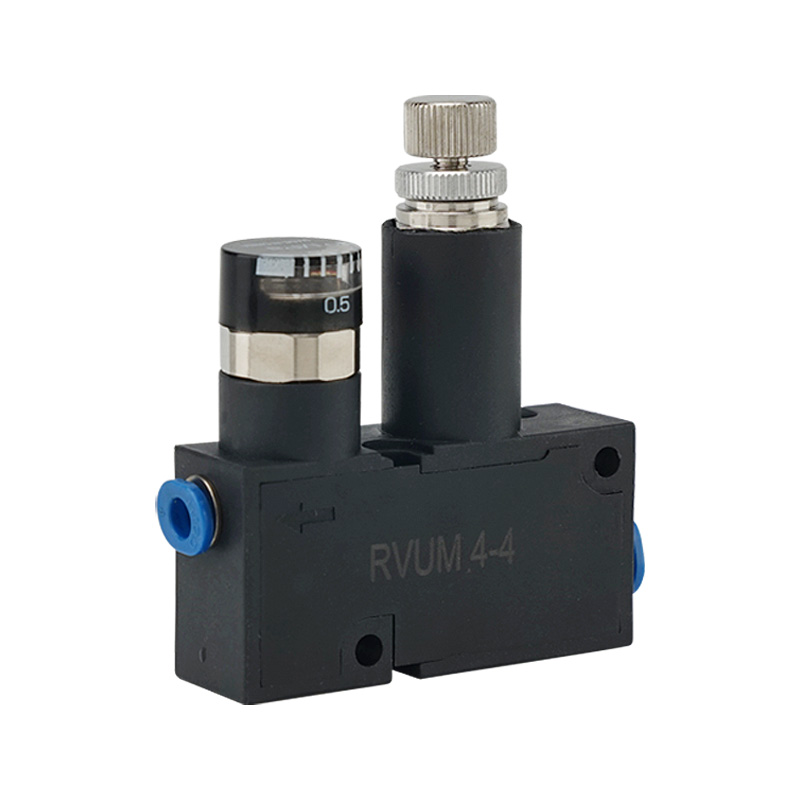

Mini supapă de reglare a presiunii seria RVUM | Supapă compactă de reducere a presiunii aerului cu piston cu acțiune directă, cu montare cu o singură atingere

Marca: SOLH by Richge Technology | Regulator pneumatic de presiune ultracompact de precizie

1. Prezentare generală a produsului

     Seria SOLH RVUM este asupapă microregulatoare de presiune de tip piston cu acțiune directă ultracompactă, special dezvoltat pentru circuite pneumatice miniaturale cu spațiu limitat. Suportă atât structuri de tip relief (standard) cât și fără tip de relief, oferind opțiuni flexibile de conectare drepte/cot, fitinguri integrate cu o singură atingere și reglare de precizie a presiunii de 0,1–0,8 MPa. Cu un design ultra-mic și ușor, metode de montare diversificate și presiune stabilă, este aplicat pe scară largă în scenarii de precizie cu debit mic, cum ar fi distribuirea, adsorbția în vid și microsuflarea aerului, servind drept soluție optimă de stabilizare a presiunii pentru echipamentele automatizate miniaturizate.

2. Poziționarea de bază și principiul de lucru

     • Proiectare structurală: Adoptă o structură de piston cu acțiune directă de înaltă precizie, disponibilă în două versiuni: tip de relief standard și tip opțional fără depresiune, satisfacând diverse cerințe de reglare a presiunii din circuit.

     • Stabilizare de precizie a presiunii: Presiunea maximă de intrare ajunge la 0,9 MPa, cu presiune de ieșire reglabilă stabilă variind de la 0,1 MPa la 0,8 MPa. Designul de tip relief evacuează automat aerul sub presiune pentru a menține presiunea constantă în aval.

     • Mediu aplicabil: Aer comprimat pur, care susține operarea de lubrifiere fără ulei, adaptându-se complet la medii de lucru pneumatice curate și de precizie.

3. Caracteristici remarcabile ale produsului

  3.1 Corp ultra-compact și ușor

     Întregul corp de supapă adoptă un design integrat miniaturizat cu spațiu de ocupare extrem de mic. Este perfect potrivit pentru instalarea încorporată a echipamentelor, montarea pe panou și amenajarea spațiului îngust al jigului, realizând optimizarea ocupării spațiului zero pentru sistemele pneumatice miniaturale.

  3.2 Conducte flexibile de montare cu o singură atingere

     Ambele porturi IN și OUT acceptă comutarea liberă a tipurilor drepte și cote. Compatibil cu tuburi pneumatice metrice φ4/φ6 și imperiale 5/32"/1/4". Instalarea plug-in fără scule îmbunătățește considerabil eficiența conductelor și modificării la fața locului, cu o compatibilitate puternică.

  3.3 Reglarea stabilă a presiunii de înaltă precizie

     Manometrul profesional 0–0,8MPa este echipat cu o precizie de reglare de ±5% FS. Oferă o ieșire de presiune ultra-stabilă pentru scenarii de precizie cu debit mic, cum ar fi distribuirea automată, adsorbția în vid a piesei de prelucrat, microsuflarea aerului și controlul poziționării, evitând efectiv fluctuația presiunii care afectează precizia produsului.

  3.4 Metode de montare diversificate

     Acceptă instalarea directă independentă și instalarea cluster integrată cu suport. Se poate adapta în mod flexibil la diverse cerințe de amenajare a echipamentelor, realizând reglarea independentă a presiunii într-un singur punct și controlul centralizat al presiunii integrat cu mai multe bucle.

  3.5 Performanță durabilă și fiabilă

     Corpul supapei este realizat din aliaj de aluminiu de înaltă rezistență și material rășină, cu rezistență excelentă la coroziune și stabilitate structurală. Temperatura de lucru variază de la 0℃ la 60℃ (mediu fără îngheț), asigurând o funcționare stabilă pe ciclu lung în scenariile de producție industrială.

4. Specificații tehnice generale

5. Reguli de codificare a modelelor și exemple de selecție

  5.1 Definiție completă a modelului

     Format standard de model: RVUM - [Spec. tub] - [Spec. tub] - [Sufix]

     • RVUM: Cod de serie pentru miniregulator de presiune de tip piston ultracompact

     • Cod specificație tub: 04=φ4mm, 06=φ6mm, 08=φ8mm

     • Sufixul A: Echipat cu manometru de precizie

 5.2 Modele comune de cazuri de aplicare

     • RVUM6-6: Model de bază cu intrare dreaptă φ6 + ieșire dreaptă φ6, pentru circuite pneumatice miniaturale convenționale

     • RVUM6-6-A: φ6 intrare și ieșire drepte cu manometru încorporat, realizând reglarea vizuală a presiunii

     • RVUM4-6: admisie dreaptă φ4 + ieșire cot φ6, model asimetric de calibru mic pentru conducte în spațiu îngust și micro-debit

6. Scenarii tipice de aplicare

     • Echipamente și Jig-uri de Micro Automatizare: Utilizat pe scară largă în echipamente electronice 3C, dispozitive medicale, brațe robotizate mici și dispozitive de scule de precizie.

     • Control de precizie a debitului mic: Profesional pentru distribuirea automată, adsorbția în vid a piesei de prelucrat, curățarea cu microsuflare de aer și controlul precis al presiunii de poziționare.

     • Sistem integrat compact: Ideal pentru instalarea încorporată a echipamentelor, montajul încorporat în panou și sistemele pneumatice integrate cu mai multe bucle.

     • Circuitul din spate al supapei electromagnetice: Instalat direct în aval de supapele solenoide pentru reducerea presiunii secundare și ieșirea stabilă a presiunii, eliminând fluctuația presiunii aerului.

7. Ghid de selecție și comparare a serii de produse

Rezumatul unei propoziții

     Mini regulatorul de presiune din seria SOLH RVUM integrează dimensiuni ultracompacte, conducte flexibile cu o singură atingere și reglare de precizie a presiunii de 0,1–0,8 MPa, fiind cea mai potrivită soluție de stabilizare a presiunii de înaltă stabilitate pentru circuite micro pneumatice cu spațiu limitat și echipamente automate de precizie cu debit mic.
