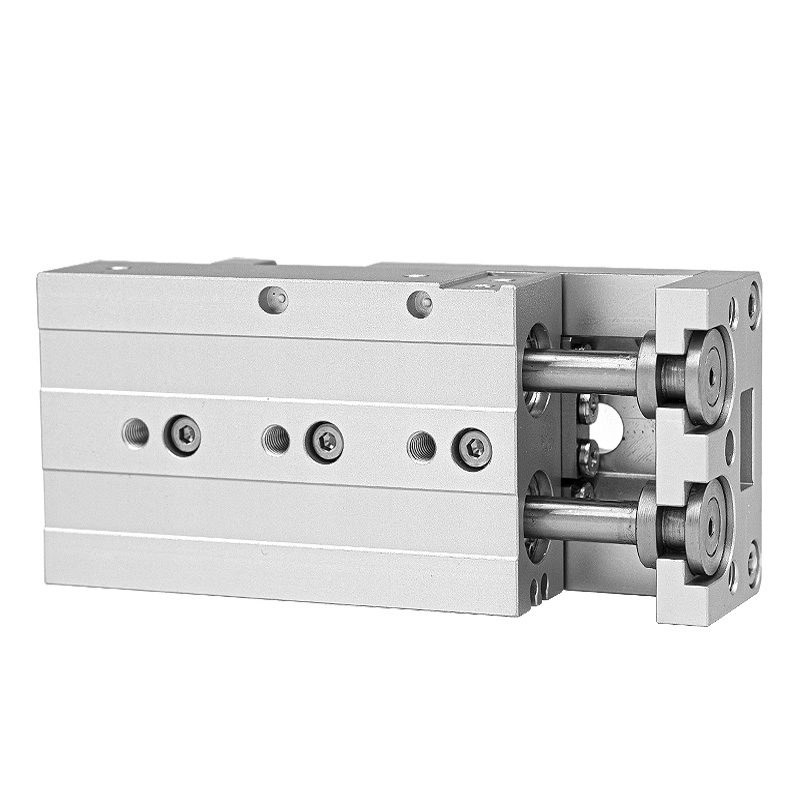

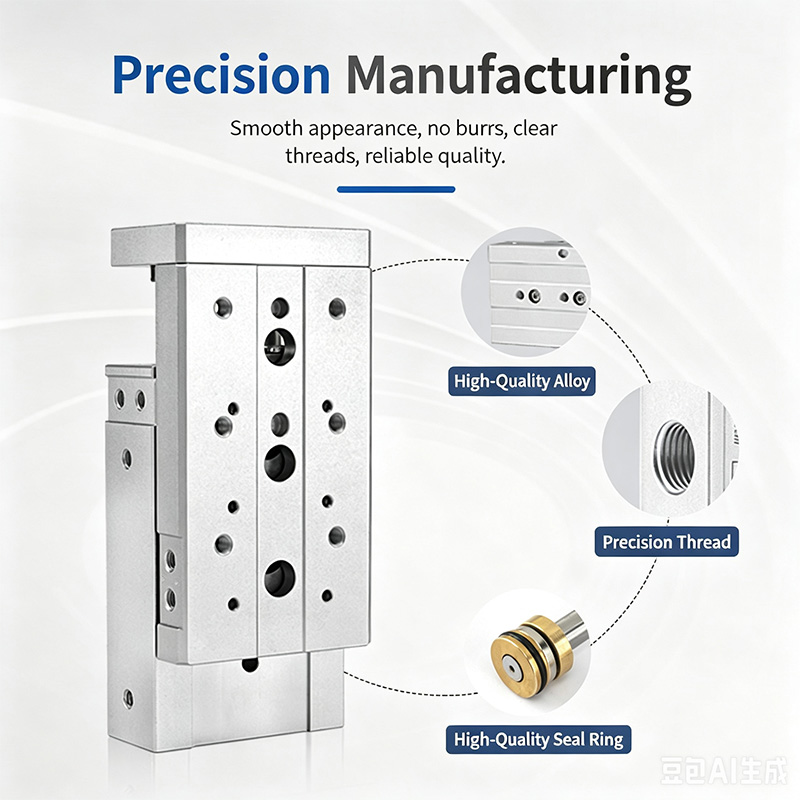

Cilindru de glisare de precizie cu două arbori din seria HLS / HLSL (tip de ghidaj cu role încrucișate)

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Cilindrul de glisare de precizie cu două arbori din seria SOLH HLS / HLSL adoptă ghidaj liniar cu role transversale ca componentă de ghidare a miezului. În comparație cu cilindrii de glisare cu bile cu recirculare HLQ, oferă o rigiditate mult mai mare, o precizie superioară a poziționării repetate și o rezistență mai puternică la sarcinile laterale excentrice, potrivindu-se perfect cu sarcini grele, asamblare ultra-precizie și procese de automatizare a poziționării.

Clasificarea seriei: HLS VS HLSL

     -- Tip standard HLS: Corp cilindr instalat pe o parte a căruciorului de glisare, lățime totală compactă. Potrivit pentru spațiu limitat de instalare, condiții de încărcare medie-mică, fără sarcină decalată excentrică evidentă.

     -- Tip simetric HLSL: Cilindru centrat între două ghidaje paralele cu role transversale, distribuție uniformă a forței, rigiditate mult îmbunătățită și capacitate de încărcare mare. Prima alegere pentru sarcini grele, sarcină excentrică și scenarii de lucru de foarte înaltă precizie.

Tabel cu specificații tehnice de bază

Avantaje structurale și de performanță de bază

  1. Ghid liniar cu role încrucișate (Design de contact cu linia de role)

     -- Structura lagărului de contact cu linia oferă rigiditate extremă, dreptate remarcabilă și precizie anti-rotație, rezistență puternică la impact și funcționare stabilă sub sarcină grea. Design integrat al căruciorului de ghidare dintr-o singură piesă, cu frecare ultrascăzută, mișcare ultra lină și ciclu de service extins.

  2. Îmbinare flotantă încorporată

    -- Conexiunea flotantă elastică între tija pistonului și platforma de glisare compensează forța laterală și cuplul excentric, evitând deformarea tijei pistonului și deteriorarea prin suprasarcină.

  3. Tije duble cu piston paralel

    -- Ieșire dublă de tracțiune, performanță excelentă anti-torsiune, menține precizia ridicată a poziționării în stare de încărcare.

  4. Montare universală multidirecțională

     -- Găuri de montaj filetate prelucrate pe suprafețele inferioare, frontale și laterale pentru instalare în 3 direcții; găuri de localizare de precizie pre-prelucrate pe bază pentru o poziționare rapidă și precisă.

  5. Suprafețe de montare a sculelor pe 3 părți

     -- Găuri de montare a dispozitivului de fixare filetate pe partea superioară a glisării și pe fața frontală, localizarea găurilor pentru știfturi pe planul superior al glisorului pentru a garanta precizia repetabilă a poziționării jigului.

  6. Caneluri de instalare a senzorului prelucrat

     -- Fante glisante standard pe partea cilindrului pentru instalarea flexibilă și reglarea poziției întrerupătoarelor magnetice.

  7. Buffer diversificat și Opțiuni Limit Stop

     -- Tampon de aer fix, tampon de aer reglabil (A/AS/AF), tampon de amortizor hidraulic (B/BF) și blocuri de limită mecanice externe multiple sunt combinații opționale.

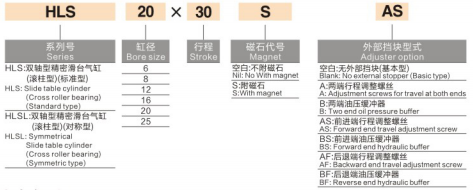

Regulă standard de denumire a modelului

  1. Exemplu de model: HLS20×30SAS

     -- HLS = Seria standard de cilindri laterali; HLSL = Seria de rigiditate mare centrată simetrică

     -- 20 = Diametrul alezajului cilindrului (mm)

     -- 30 = lungimea cursei nominale (mm)

     -- S = inel magnetic permanent încorporat (configurație standard din fabrică)

     -- A = tampon de aer reglabil la ambele capete

        AS = tampon de aer reglabil numai la capătul cursei înainte

        AF = tampon de aer reglabil numai la capătul cursei de retur

     -- B = tampon de ulei hidraulic la ambele capete

        BF = tampon de ulei hidraulic numai la capătul cursei de retur

Tabel de forță de ieșire teoretică (unitate: N)

Ghid de selecție și scenarii tipice de aplicare

  1. Sugestii de selecție

     -- Model standard HLS: spațiu de instalare compact, sarcină medie-mică, fără sarcină decalată excentrică evidentă

     -- Model simetric HLSL: selecție prioritară pentru încărcare mare, încărcare laterală excentrică, rigiditate ultra-înaltă și cerințe de poziționare ultra-precizie

  2. Aplicații industriale tipice

     -- Asamblare de precizie, poziționare automată, prindere pneumatică și stații de transfer al piesei de prelucrat

     -- Linii de producție de semiconductori și automatizări electronice

     -- Instrumente de inspecție de testare de înaltă precizie, echipamente de automatizare medicală, mecanisme de fixare a mașinilor-unelte

Rezumatul unei propoziții

     Cilindrul de glisare cu două arbori SOLH HLS/HLSL cu role transversale adoptă ghidaj cu role transversale cu contact linie de rigiditate cu variante duble standard/simetrice, echipat cu tampon aer/hidraulic opțional și design anti-excentric de îmbinare flotantă, actuatorul liniar de mare precizie premium pentru echipamente semiconductoare, medicale și de automatizare de mare precizie.
