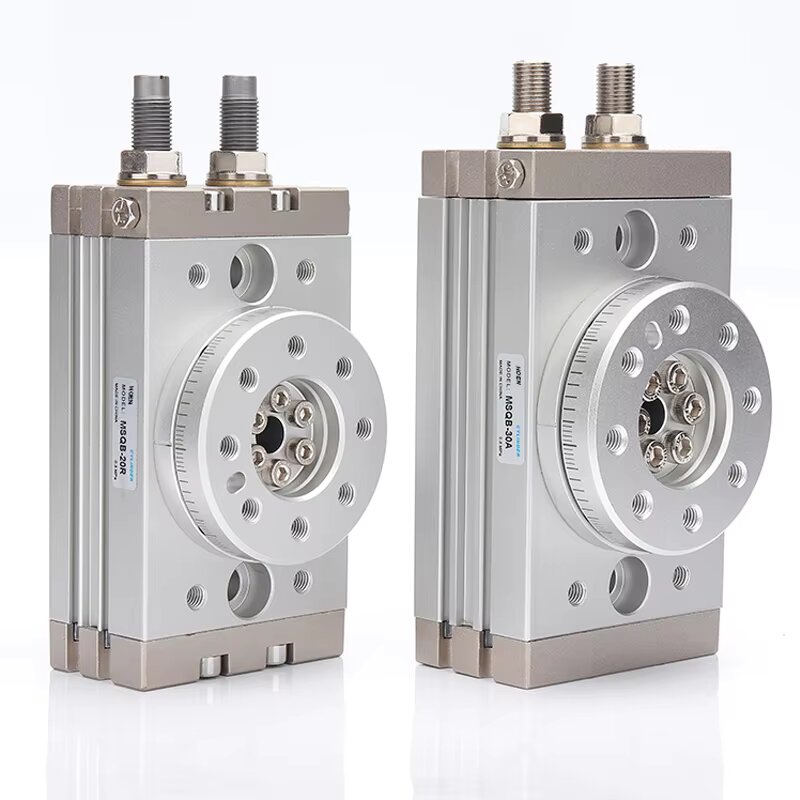

Servomotor rotativ cu cremalieră și pinion din seria HRQ

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Cilindrul rotativ SOLH HRQ adoptă o structură de transmisie simetrică cu cremalieră și pinion cu dublu piston, oferind rotație ultra-lină, tracțiune dublă de ieșire și precizie ridicată a poziționării repetate. Unghiul de balansare reglabil continuu între 0~190°, utilizat pe scară largă pentru indexarea rotativă, strângerea piesei de prelucrat, răsturnarea și stațiile de sortare pe toate echipamentele de producție automate.

Tabel de selecție rapidă a seriei

Tabel cu specificații tehnice de bază universală

Cuplu de ieșire și date de încărcare permisă

  1. Cuplu de ieșire teoretic (0,5 MPa de alimentare cu aer, unitate: N·m)

  2. Tabelul de referință al sarcinii maxime admisibile

Sfat de selectare a siguranței încărcării

     - Sarcina de lucru reală trebuie să îndeplinească formula de siguranță de mai jos pentru a evita deformarea și defecțiunea timpurie:

     -- Sarcina axială reală / Sarcina axială maximă + Sarcina radială reală / Sarcina radială maximă + Momentul de încovoiere real / Momentul de încovoiere maxim ≤ 15.

Avantajele proiectării structurale

  1. Unitate simetrică cu cremalieră și pinion

     -- Pistonul dublu echilibrat oferă un cuplu dublu de ieșire, o rotație stabilă fără scuturare, o precizie excelentă de poziționare și o capacitate superioară de încărcare grea în comparație cu cilindrii rotativi cu o singură paletă.

  2. Baza de montare multidirecțională

     -- HRQ10~HRQ200: gauri de montaj filetate distribuite pe ambele fete laterale;

     -- Micro HRQ2/3/7: orificii de montare pe planul inferior; dispunere flexibilă pentru cadre de echipamente compacte.

  3. Orificiu central gol

     -- Designul gol pe suprafața mesei rotative permite tubulaturii de aer, cablurile senzorilor să treacă prin centru, aspectul ordonat al conductelor interioare fără interferențe externe.

  4. Două soluții tampon opționale

     -- Tampon cu șurub limită mecanic: cost redus, potrivit pentru sarcină ușoară și funcționare intermitentă la viteză mică

     -- Amortizor hidraulic (-A sufix): Capacitate de absorbție a energiei de 3 ~ 5 ori mai mare decât tamponul cu șurub, suprimă eficient vibrațiile de impact la oprirea de mare viteză la sarcină grea, garantează repetabilitatea poziționării precise

  5. Compatibilitatea întrerupătorului magnetic universal

     -- Caneluri standard pre-prelucrate pentru senzori pe ambele părți ale corpului cilindrului, compatibile cu D-M9BV, D-A93 și alte comutatoare magnetice generale pentru semnal rotativ pe loc la sistemul de control PLC.

Completează regula de denumire a modelului

  1. Exemplu de model de bază: HRQ30-A

     -- HRQ: Codul seriei cilindru cu cremalieră rotativă și pinion

     -- 30: Codul mărimii cadrului, corespunzător cuplului fix și parametrilor de sarcină

     -- -A: Sufix pentru amortizor hidraulic incorporat; fără sufix = limită mecanică tampon cu șurub

  2. Definiție extinsă a sufixului

     -- -S: Capac de capăt din oțel inoxidabil pentru mediu umed anticoroziv

     -- Opțiuni de filet: filet conic PT, filet paralel G, filet standard american NPT

Ghid de selecție pas cu pas și aplicații tipice

  1. Reguli de prioritate de selecție

     -- Viteză mare, încărcare mare a piesei de prelucrat, poziționare de înaltă precizie a opritorului → Modelul tampon hidraulic HRQ□-A

     -- Sarcină ușoară, viteză redusă a ciclului, control strict al costurilor → Versiune standard cu șurub HRQ

     -- Mediu de atelier umed / ușor corosiv → Varianta de capac din oțel inoxidabil HRQ□-A(S)

     -- Prioritate de potrivire a sarcinii: verificați simultan trei indicatori de bază - cuplul de ieșire, momentul încovoietor, sarcina admisă radială și axială

  2. Scenarii tipice de aplicații industriale

     -- Asamblare automată de precizie: ansamblu de piese rotative, stații de strângere a șuruburilor

     -- Logistica sortării materialelor: răsturnarea piesei la 90°/180°, schimbarea direcției transportorului

     -- Dispozitive de prindere pneumatice: mecanism rotativ de prindere și rotație

     -- Mașini de ambalare: rotație sticle, stații rotative de lipire automată a etichetelor

Comparație de performanță: Cilindru rotativ HRQ cu cremalieră VS cu palete

Rezumatul unei propoziții
