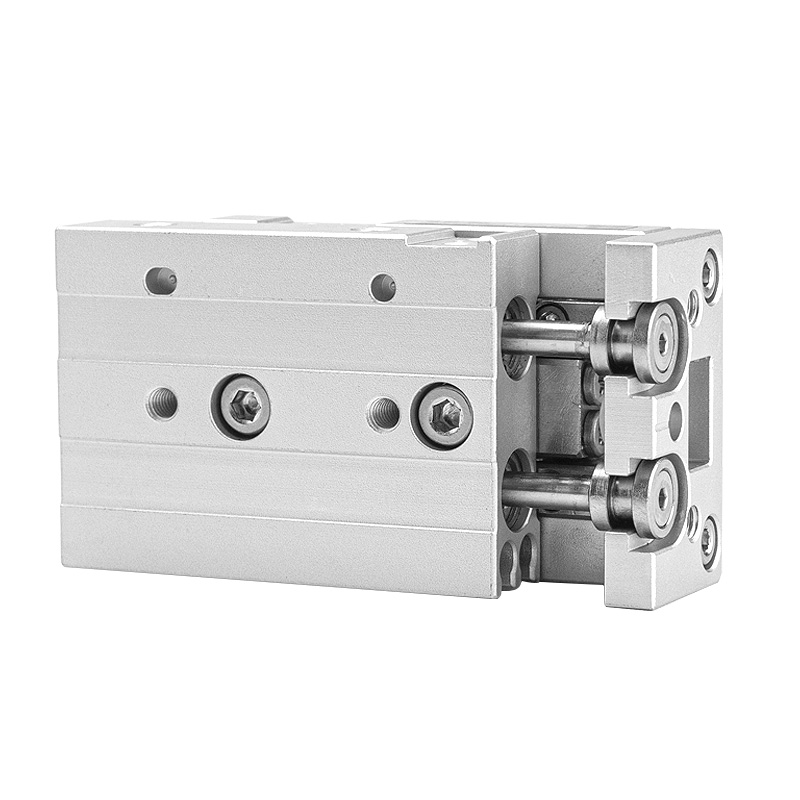

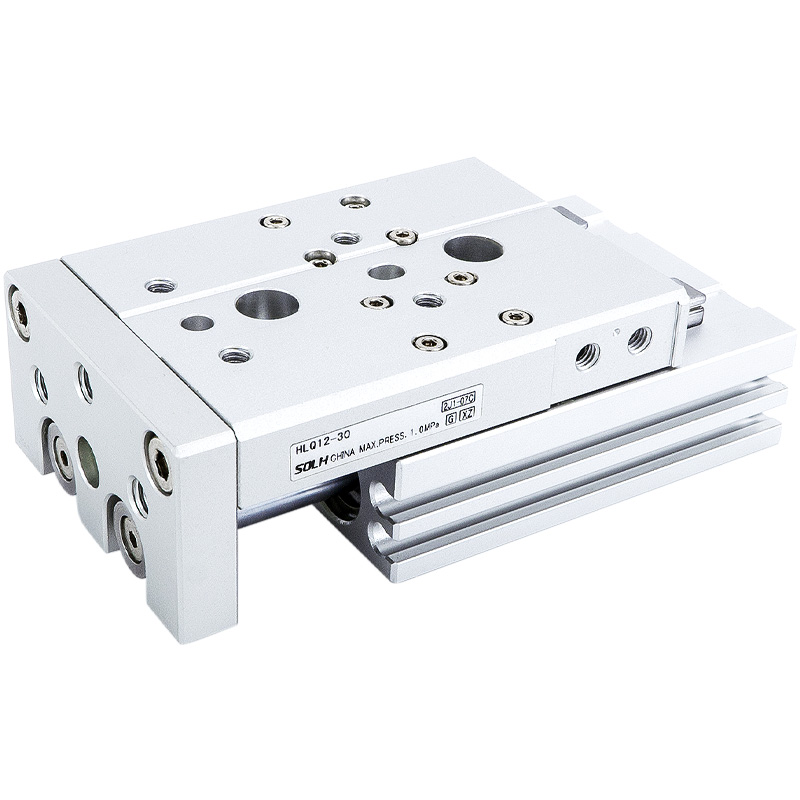

Cilindru de glisare liniar de precizie cu două arbori seria HLQ / HLQL (ghid cu bile de recirculare)

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Cilindrul de glisare de precizie cu dublu arbore SOLH HLQ / HLQL adoptă o structură a miezului de ghidaj liniar cu bilă cu recirculare, oferind o mișcare alternativă lină lină de înaltă precizie și rigiditate pentru echipamente automate. Două variante acoperă condițiile de lucru excentrice ușoare-medii și, respectiv, grele.

Prezentare generală a seriei

     -- Tip standard HLQ: Corp cilindr dispus pe partea laterală a unității de glisare, lățime totală compactă

     -- Tip simetric HLQL: cilindru centrat + șine de ghidare simetrice duble, rigiditate ultra-înalta și capacitate anti-deformare

     -- Structura de ghidare: Ghidaj liniar cu bile recirculare; șină simplă pentru alezaj 6/8, șine paralele duble pentru alezaj ≥12

     -- Mod de funcționare: mișcare alternativă cu dublă acțiune

     -- Mediu aplicabil: aer comprimat cu precizie de filtrare ≥40μm

Tabel cu specificații tehnice de bază

Avantaje structurale și de performanță

  1. Șine de ghidare cu bile cu recirculare dublă de precizie

     -- Frecare redusă, mișcare ultra-line, dreptate remarcabilă și precizie de poziționare repetată; Acoperire integrată anti-rugină rezistentă la praf pentru o durată de viață extinsă.

  2. Îmbinare flotantă încorporată

     -- Conexiunea flotantă elastică între piston și căruciorul glisant compensează forța laterală și cuplul excentric, prevenind deformarea tijei pistonului și deteriorarea suprasarcină.

  3. Design cu tije cu piston dublu paralel

     -- Forța de ieșire dublată, performanță puternică anti-torsionare, rotație zero a platformei de glisare sub sarcină.

 4. Dispoziție de montare multidirecțională

     -- Găuri de montare filetate pe suprafețele inferioare, frontale și laterale pentru instalare în trei căi; localizare cu precizie a găurilor de știft pe bază pentru montarea rapidă și precisă a dispozitivului de fixare.

  5. Suprafețe de montare Jig pe 3 laturi

     -- Găuri filetate pentru scule pe partea superioară a glisării și pe fața frontală; poziționarea găurilor pentru știft pe partea superioară a glisorului pentru a garanta precizia de poziționare a dispozitivului de repetare.

  6. Caneluri pentru senzori prelucrate

     -- Fante glisante standard pe partea cilindrului pentru instalare rapidă și poziția reglabilă a comutatoarelor cu lame magnetice.

  7. Combinații diverse de blocuri tampon și oprire

     -- Tampon de aer fix optional, tampon de aer reglabil (A/AS/AF), tampon de amortizor hidraulic (B/BF); mai multe accesorii pentru blocuri de limitare de limitare externe disponibile.

Regulă standard de denumire a modelului

  1. Exemplu de model: HLQ20×30SAS

     -- HLQ = Seria standard cu două arbori; HLQL = serie de șine duble simetrice de mare rigiditate

     -- 20 = Diametrul alezajului cilindrului (mm)

     -- 30 = lungimea cursei nominale (mm)

     -- S = Inel magnetic permanent încorporat (configurație standard obligatorie)

     -- A = tampon de aer reglabil cu capete duble

        AS = tampon de aer reglabil unic pentru cursa frontală

        AF = Cursa de retur un singur tampon de aer reglabil

     -- B = tampon de ulei hidraulic cu două capete

        BF = Cursa de retur unic tampon de ulei hidraulic

Tabel de forță de ieșire teoretică (unitate: N)

Ghid de selecție și scenarii tipice de aplicare

  1. Logica de selecție a modelului

     -- Tip standard HLQ: spațiu de instalare compact, sarcină medie-mică, sarcină laterală ușoară sau fără excentrici

     -- Tip simetric HLQL: sarcină grea, sarcină decalată excentrică evidentă, rigiditate ridicată și cerințe de precizie de poziționare ultra-înaltă

  2. Aplicații tipice

     Pozitionare de precizie, transfer automat al piesei de prelucrat, statii pneumatice de prindere; utilizat pe scară largă în electronice 3C, linii de producție de semiconductori, echipamente de asamblare automată și instrumente de testare de precizie.

Rezumatul unei propoziții

     Cilindrul de glisare cu bile cu recirculare cu ax dublu SOLH HLQ / HLQL oferă variante standard compacte și simetrice de înaltă rigiditate, cu tampon aer/hidraulic opțional, tijă dublă anti-torsionare și design de îmbinare flotantă, actuatorul liniar universal de înaltă precizie pentru echipamente automate de prindere, transfer și poziționare pentru sarcini medii și grele.
