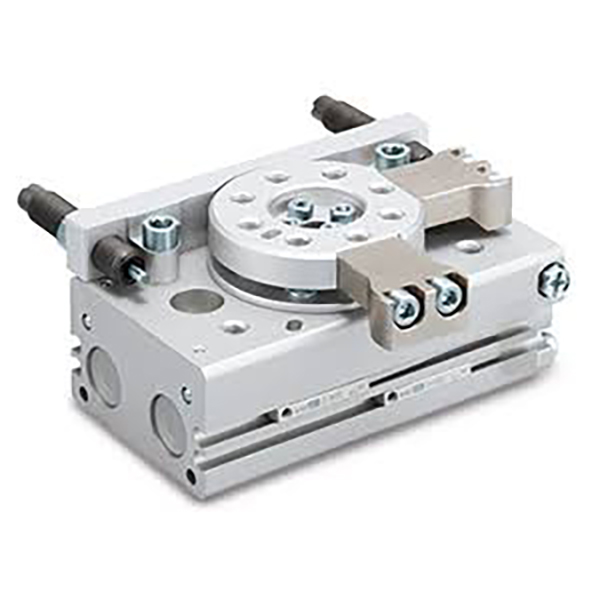

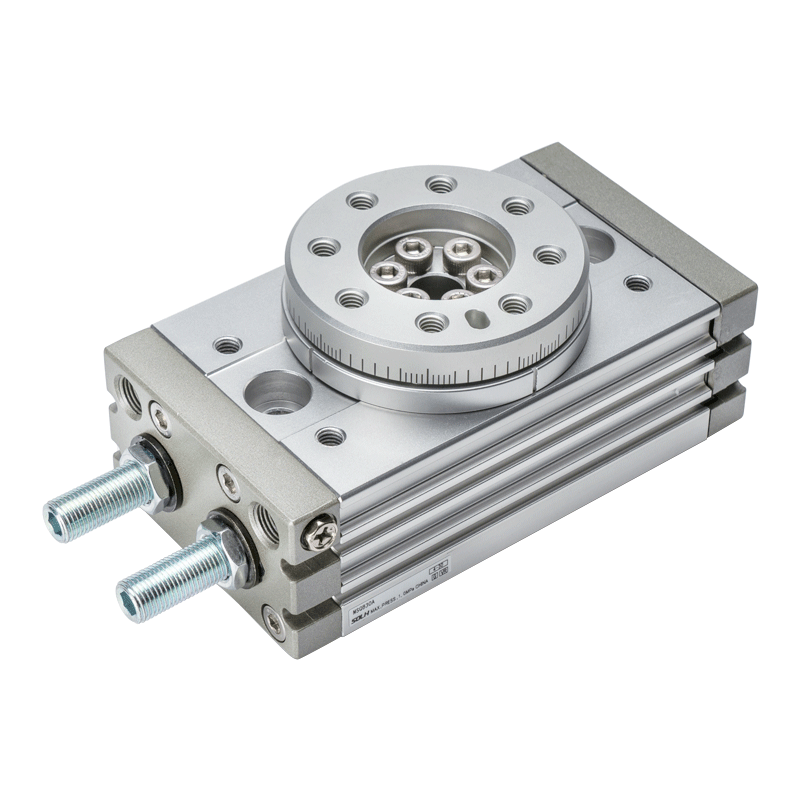

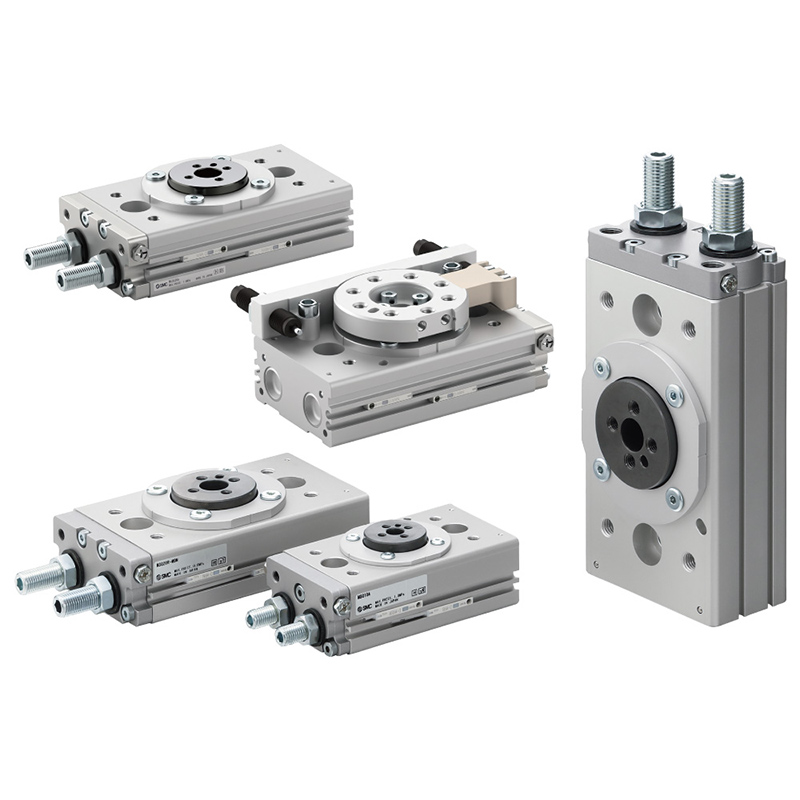

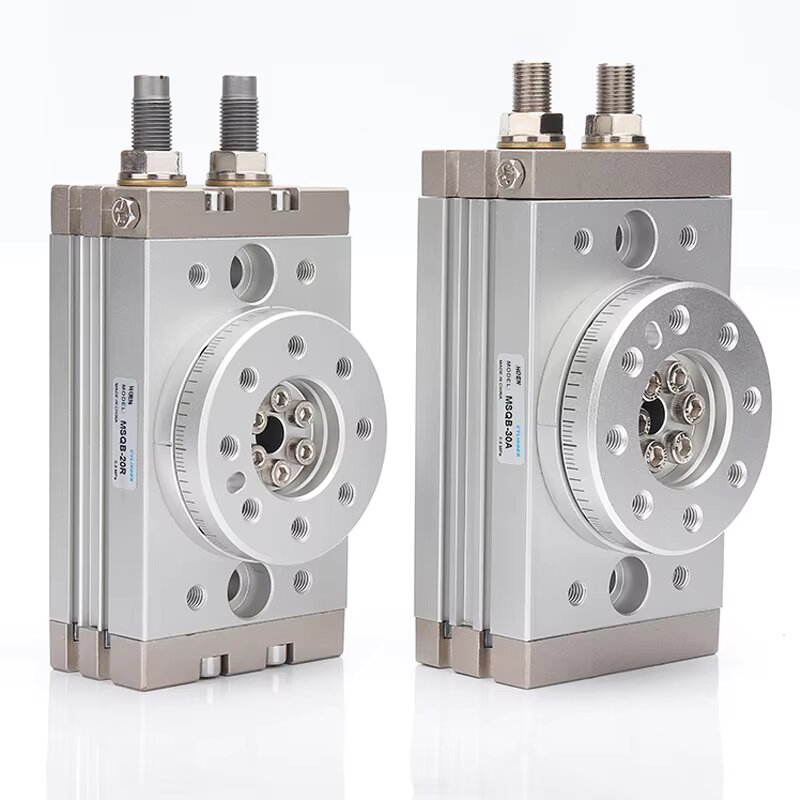

Masa rotativă de acționare cu cremalieră și pinion din seria MSQ (tehnologie SOLH Richge)

Marca:SOLH de la Richge Technology

Prezentare generală a produsului

     Seria SOLH MSQ adoptă o structură de antrenare simetrică cu cremalieră și pinion cu piston dublu, împărțită în două sub-seri: MSQB grad standard și MSQA grad de înaltă precizie. Dispune de masă circulară de montare integrată cu orificiu central tubular, unghi de balansare reglabil continuu de la 0 la 190°.

Pinion-cremă simetric cu dublu piston oferă un cuplu de ieșire de 3~4 ori mai mare și o capacitate superioară de încărcare radială/axială în comparație cu cilindrii rotativi CRQ cu palete. Două opțiuni de absorbție a șocurilor disponibile: tampon de cauciuc încorporat sau tampon hidraulic integrat. Dispunerea dublă a orificiilor de aer (față de capăt/față laterală) simplifică dispunerea tubulaturii; comutatoare magnetice compatibile pentru semnalul rotativ de feedback de poziție. Utilizat pe scară largă pentru indexarea automată, răsturnarea piesei de prelucrat și stațiile de poziționare de precizie.

Tabel de clasificare și selecție a seriei (precizie + potrivire tampon)

Completează regulile de codificare a modelului

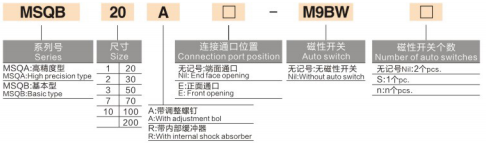

  1. Regula de codificare 1: MSQB20A-□-M9BW-□

     Exemplu: MSQB20A-M9BW

     -- MSQB / MSQA: identificator de serie

        MSQB = Seria de bază standard; MSQA = Seria de precizie de înaltă precizie

     -- 20: Dimensiunea cadrului (disponibile: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Reglare unghi și cod tampon

        A = șuruburi de reglare a unghiului dublu; R = Amortizor hidraulic încorporat; fără sufix = numai tampon de cauciuc

     -- Cutie din mijloc: Poziția port de aer

        Necompletat = orificii de aer la capăt; E = Orificii de aer laterale frontale

     -- M9BW: Model de comutator magnetic

        Gol = Fără întrerupător magnetic; Compatibil cu senzor universal M9BW / M9BL

     -- Ultima cutie: Cantitatea comutatorului magnetic

        Blank = Standard 2 buc; S = o singură bucată; Cifra personalizata = cantitate personalizata

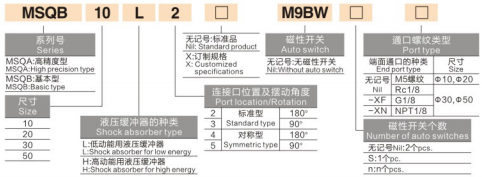

  2. Regula de codificare 2: MSQB10L2-□-M9BW-□-□

     Exemplu: MSQB10L2-M9BW

     -- MSQB: Seria standard; dimensiune cadru 10/20/30/50

     -- L / H: tampon hidraulic de energie cinetică (numai pentru versiunea hidraulică R)

        L = tampon hidraulic cu energie cinetică scăzută; H = tampon hidraulic cu energie cinetică mare

     -- Cifra 2/3/4/5: specificația unghiului de balansare fix

        2 = Standard 180°; 3 = 90°; 4 = Simetric 180°; 5 = simetric 90°

     -- Caseta din mijloc: marcaj personalizat X, gol = model standard de stoc

     -- M9BW: Comutator magnetic, gol = fără senzor echipat

     -- Penultima cutie: Cantitatea comutatorului magnetic; gol=2buc, S=1buc

     -- Ultima cutie: Specificația filetului portului de aer

        Blank = filet M5 (doar pentru dimensiunea 10/20); XF = G1/8; XN = NPT1/8 filet american

Avantajele structurale de bază

  1. Acționare simetrică cu cremalieră și pinion cu două piston

     -- Pistonurile duble sincrone împing angrenajul sincron, eliminând jocul unilateral; ieșire uniformă a cuplului cu fluctuații de rotație zero, capacitate de încărcare mult mai mare decât cilindrii cu palete cu un singur piston.

  2. Masă rotativă integrată cu găuri pentru știfturi de localizare

     -- Găuri pentru știfturi de poziționare preprelucrate de masă și găuri filetate de montare standard pentru blocarea directă a jigului/piesei de prelucrat, aliniere ușoară și rigiditate integrală ridicată. Orificiul central tubular traversant (φ6~φ24) permite ca tubulatura de aer și cablurile senzorului să treacă prin centrul, aspectul interior ordonat al mașinii.

  3. Aspect Dual Air Port

     -- Două opțiuni de conducte: admisie de aer la capătul frontal sau port lateral frontal de tip E, direcționare flexibilă a tubulaturii pentru echipamente limitate compacte, fără interferențe mecanice.

  4. Șuruburi independente de reglare a unghiului cu două capete (sufix A)

     -- Șuruburi de limită separate la ambele capete pentru a limita în mod independent cursa în sensul acelor de ceasornic și în sens invers acelor de ceasornic; raza de balansare reglabilă infinit între 0~190°, prestabilită din fabrică la 190°.

  5. Două sisteme opționale de absorbție a șocurilor

     -- Versiune standard: tampon de cauciuc cu două capete pentru reducerea zgomotului la sarcină ușoară la viteză mică

     -- -Versiune cu tampon hidraulic R: Amortizorul de ulei integrat (L cu cinetică scăzută / H grad cinetic ridicat) absoarbe impactul puternic la viteză mare, minimizează vibrațiile de oprire și protejează dispozitivele și piesele de prelucrat

  6. Compatibil cu feedback de poziție magnetică

     -- Inel magnetic permanent încorporat în interiorul corpului cilindrului, compatibil cu comutatoarele reed M9BW / M9BL pentru a transmite semnale la locul 0°/90°/180° către PLC pentru logica de interblocare automată.

  7. Suport rulment cu bile de precizie pentru MSQA

     -- Modelul de înaltă precizie MSQA adoptă un ansamblu de rulmenți cu bile de precizie de clasă; Runout radial și axial ≤0,01 mm, precizie de poziționare repetă ±0,01 mm. Versiunea de bază MSQB îndeplinește cerințele generale de poziționare a automatizării.

Specificații tehnice standard universale

  1. Modul de acționare: Cremă și pinion cu dublă acțiune

  2. Interval de presiune de operare

    -- Tip tampon cauciuc: 0,1 ~ 1,0 MPa

     -- -R tip tampon hidraulic: 0,1~0,6 MPa

  3. Presiune de testare: 1,05 MPa

  4. Temperatura ambiantă: 0~60℃ (fără gheață în circuitul de aer)

  5. Interval de balansare reglabil: 0~190° reglabil la infinit, presetat din fabrică 190°; unghi fix 90° / 180° opțional

  6. Lubrifiere: Unsoare pre-umplută de lungă durată din fabrică, design fără lubrifiere compatibil cu aer curat și uscat fără ulei

  7. Mediu aplicabil: aer comprimat uscat filtrat (precizie de filtrare ≥40μm)

Tabelul cuplului și al capacităților portante de sarcină (0,5 MPa aer de alimentare)

Tabelul de comparație cu energia cinetică maximă a tamponului

Completează regulile de selecție a modelului

  1. Selectarea gradului de precizie

     -- Poziționare cip, inspecție optică PCB, asamblare de precizie → Seria de înaltă precizie MSQA

     -- Schimbarea generală a piesei de prelucrat, deviația și sortarea materialelor → Seria de bază standard MSQB

  2. Regula de potrivire a tamponului

     -- Sarcină ușoară cu viteză redusă, control al costurilor: model tampon de cauciuc non-R

     -- Ciclu rapid de înaltă frecvență, impact greu cu piesa de prelucrat: Selectați -R tampon hidraulic; impact ușor grad L, impact puternic grad H

  3. Selectarea unghiului de balansare

     -- Încărcare/descărcare cu răsturnare la 90°: Sufix 3 / 5

     -- indexare alternativă la 180°, detecție pe două fețe: sufix 2 / 4

     -- Gamă de leagăn limitată personalizată: model universal cu șurub de reglare A

  4. Aspectul portului aerian

     -- Spațiu interior limitat al mașinii: versiunea cu port frontal lateral E

     -- Conducte expuse exterioare standard: Port frontal implicit

  5. Feedback semnal de poziție

     -- Semnal pe loc necesar pentru interblocarea PLC: echipați întrerupătoare magnetice M9BW (standard 2 buc); doar detecție pe o singură parte selectează S un singur comutator

  6. Specificația firului

     -- Dimensiunea 10 / 20 rame mici filet M5 implicit; mediu-mari 30/50 opțional G1/8 (XF), NPT1/8 (XN) filet american

Scenarii tipice de aplicații industriale

     -- 3C Electronics Precision Automation: poziționare rotativă a cipului, inspecție optică PCB cu mai multe unghiuri, ansamblu de indexare micro-component

     -- Linii de producție a ambalajelor: stații de acoperire a sticlelor, cutie de schimbare a direcției la 90°, atașare rotativă a etichetei

     -- Accesorii pentru mașini-unelte: răsturnarea piesei de prelucrat, poziționarea indexării jigului de ștanțare

     -- Echipamente de sortare logistică: deviație de materiale, mecanism de oprire rotativă a conductei

     -- Efector final al mini-manipulatoarelor: rotirea articulației robotului, răsturnarea mandrinei cu vid

     -- Echipament de testare de precizie: masă rotativă de inspecție vizuală, dispozitiv de testare a etanșeității la aer cu mai multe unghiuri

Sprijinirea soluțiilor de potrivire a circuitelor pneumatice

  1. Circuit general standard

     -- Combinație în două puncte de sursă de aer AFC → electrovalvă 4V210 5/2 → tubulatura de aer PU → masă rotativă MSQ (comutator magnetic M9BW conectat la PLC)

  2. Circuit de atelier antiexploziv

     -- Unitate de tratare cu sursă de aer rezistentă la explozie → Electrovalvă cu 5 căi antiexplozie 50-VFE → Furtun flexibil PU → Cilindru rotativ MSQB/MSQA pentru medii periculoase

  3. Mini Precision Micro Station

     --Filtru mini regulator de aer AC1500 → electrovalvă 3/2 seria 3V → tub subțire PU4 → masă rotativă mică MSQ10 / MSQ20

Rezumatul unei propoziții

     SOLH MSQ cu piston dublu cu cremalieră și masa rotativă se împarte în standardul MSQB și MSQA gradele de înaltă precizie, acceptă o balansare reglabilă de 0 ~ 190°, absorbție dublă cauciuc/hidraulic a șocurilor, dispoziție dublă a portului de aer la capăt/lateral și gaura centrală goală pentru cablare, oferind un cuplu de 3~4x mai mare decât dispozitivele de acționare, indexare cu palete și mașini-unelte electronice universale, testarea liniilor de automatizare.
