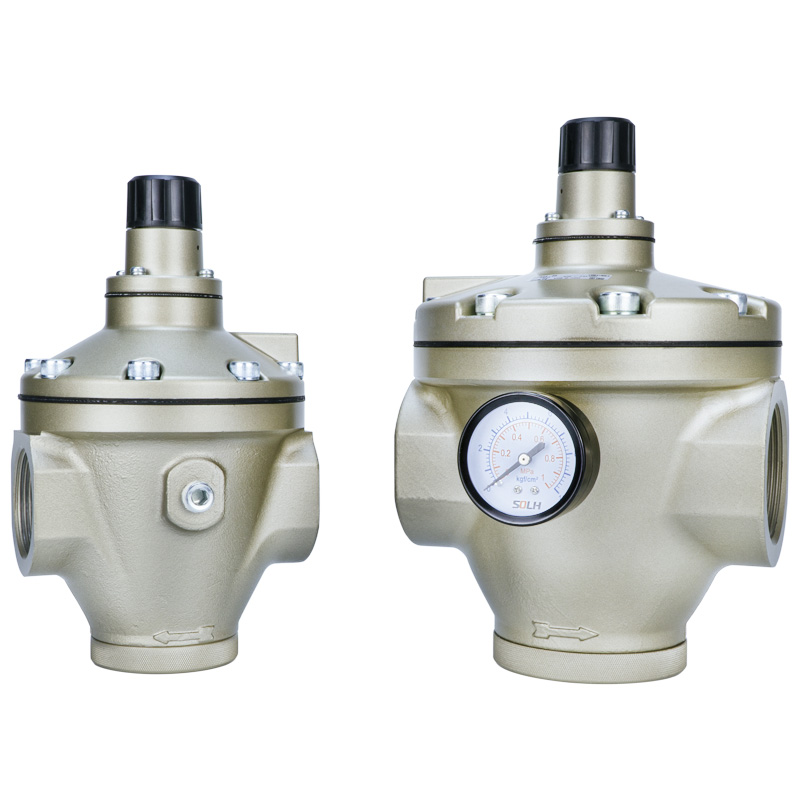

Regulator de presiune pilotat seria AR (SOLH by Richge Technology)

Marca:SOLH by Richge Technology (睿其格科技)

Poziționarea produsului

     Regulatoarele pilotate SOLH AR acopera modelele complete AR425/435/625/635/825/835/925/935. Adoptând o structură internă de relief al pilotului, această serie vizează conductele de aer principale de presiune medie-înaltă, debit mare, distanțe lungi și de înaltă precizie. În comparație cu regulatoarele standard cu acțiune directă, oferă o precizie superioară de reglare, un debit mai mare și o performanță mai puternică anti-fluctuație a presiunii.

Structura și principiul de funcționare

     Structura: Tip de relief pilot intern cu aer pilot cu purjare constantă

     1. Aerul comprimat de admisie se împarte în canalul de curgere principal și circuitul de control pilot independent.

     2. Presiunea aerului pilot împinge diafragma pentru a regla deschiderea bobinei principale pentru o presiune de ieșire stabilă.

     3. Funcția de eliberare încorporată evacuează automat presiunea secundară în exces pentru a menține presiunea de ieșire constantă.

     4. Debitul constant de aer cu purjare de aproximativ 5 L/min asigură un răspuns ultra-rapid și o precizie remarcabilă de reglare.

Caracteristici cheie ale produsului

     1. Debit mare și presiune mare

     Presiunea maximă de lucru ajunge la 1,0 MPa cu o presiune rezistentă de 1,5 MPa. Dimensiunile porturilor variază de la 1/4" până la 2", care se potrivesc perfect cu liniile principale din fabrică și sistemele centralizate de alimentare cu aer.

     2. Precizie de reglare ultra-înaltă

     Histerezis ≤0,02 MPa și repetabilitate ≤0,01 MPa. Presiunea de ieșire rămâne constantă chiar și în cazul schimbărilor bruște ale presiunii de intrare sau a unei creșteri instantanee a debitului.

     3. Interval dublu de presiune într-un singur corp identic

     3.1 Modelul Sufix 25: 0,05–0,83 MPa pentru aplicații industriale generale de înaltă presiune

     3.2 Modelul sufix 35: 0,02–0,20 MPa pentru scenarii de control cu ​​precizie la presiune joasă

     4. Eliberarea automată a suprapresiunii integrată

     Nu este necesară o supapă de delimitare externă suplimentară. Structura de relief încorporată stabilizează presiunea și previne impactul presiunii asupra componentelor pneumatice din aval.

     5.Construcție stabilă, ușor de întreținut

     Temperatura de funcționare variază de la -5℃ la +60℃. Corpul din aliaj de aluminiu turnat sub presiune susține funcționarea fără lubrifiere și orientarea de montare arbitrară.

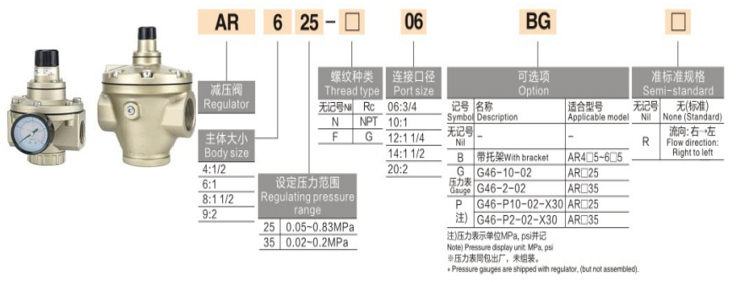

Tabel model și specificații

Parametri Tehnici Generali

     1. Mediu aplicabil: Aer comprimat uscat sau lubrifiat

     2. Presiune maximă de intrare: 1,0 MPa

     3. Consum constant de sângerare: Aprox. 5 l/min (ANR)

     4. Port ecartament standard: filet de 1/4".

     5. Tip structură: Pilot intern, design în relief cu sângerare constantă

Aplicații tipice

     1. Conductele principale de aer din fabrică și stațiile centralizate de alimentare cu aer

     2. Echipamente cu debit mare echipate cu cilindri cu diametru mare, motoare cu aer, dispozitive de suflare și uscare a aerului

     3. Control pneumatic de precizie: dispozitive de testare, echipamente de poziționare, control al tensiunii și prese hidraulice

     4. Conducte cu fluctuații severe de presiune și transmisie de aer pe distanțe lungi

     5.Sisteme de reducere a presiunii în două etape de la rezervoare de aer de înaltă presiune la echipamente de producție de presiune medie

Rezumatul de bază

     Seria pilot AR integrează structura pilot de relief intern, capacitate mare de debit, precizie ridicată, intervale de presiune duble selectabile și funcție de purjare automată constantă. Acesta servește ca soluție optimă de reglare a presiunii pentru trunchiurile principale de aer, echipamentele cu debit mare și circuitele pneumatice de înaltă precizie și presiune.

Comparație de selecție: Direct AR / Pilot AR / VEX1

     1. AR cu acțiune directă (AR20~60): debit mic, cost economic, precizie standard de reglare pentru circuite mici de ramificație

     2. Pilot AR (AR425~935): Debit mediu spre mare, de înaltă precizie, dedicat conductelor de aer principale din fabrică

     3. Seria VEX1: Debit ultra-mare, design de evacuare cu 3 porturi, reglare a presiunii în mai multe etape și performanță ultra-rapidă de descărcare
