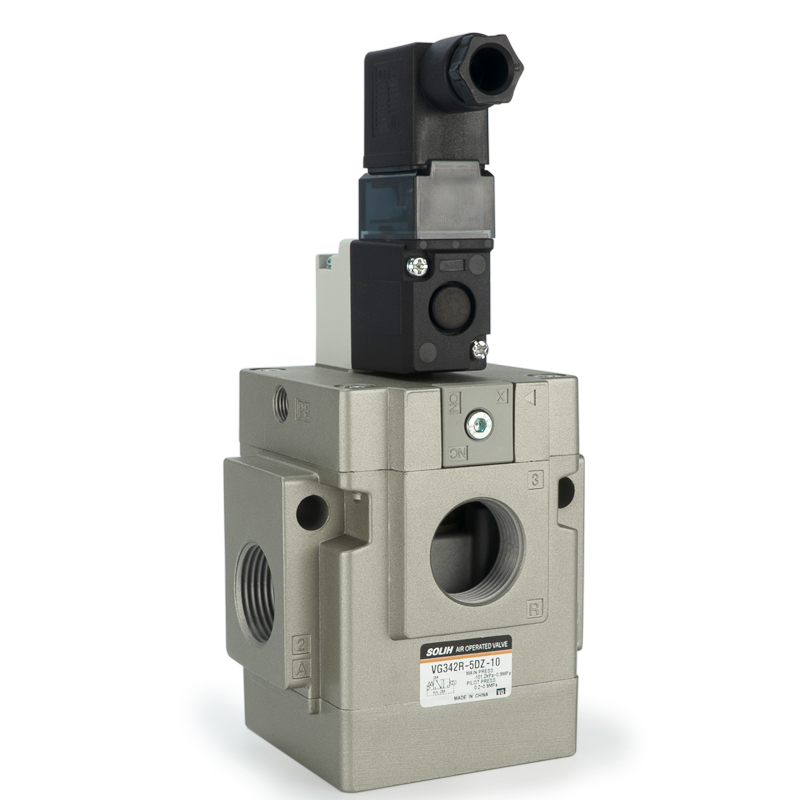

Seria VG342 Electrovalvă cu clapetă cu 3 căi acţionată cu pilot | Supapă de control pneumatică și de vid cu debit mare

Marca: SOLH by Richge Technology | Electrovalvă pneumatică cu 3 porturi, debit mare, putere scăzută

1. Prezentare generală a produsului

     Seria SOLH VG342 este aelectrovalvă de tip poppet cu 3 căi cu debit mare, proiectat profesional pentru controlul aerului, vidului și fluidelor de joasă presiune în sistemele pneumatice standard. Dispunând de etanșare cu elastomer, funcționare fără lubrifiere, consum ultra-scăzut de energie și adaptabilitate largă la presiune, acceptă comutarea flexibilă între modurile normal închis (NC), normal deschis (NO) și pilot extern prin înlocuirea simplă a capacului. Cu o capacitate mare de debit, răspuns rapid și performanță ciclului de înaltă frecvență, servește ca o supapă de control universală și eficientă a miezului pentru sistemele de vid, actuatoare pneumatice cu diametru mare și echipamente pneumatice cu multiple circuite.

2. Caracteristicile de bază ale produsului

     • Structură profesională Poppet și etanșare fiabilă: Adoptă un design de clapetă cu 3 porturi acționat pilot cu structură de etanșare cu elastomer de înaltă elasticitate, asigurând scurgeri zero, întrerupere strânsă și funcționare ciclică stabilă pe termen lung.

     • Adaptabilitate largă la mediu și presiune: Potrivit pentru aer comprimat și medii cu vid. Modul pilot intern acceptă 0,2~0,9MPa, în timp ce modul pilot extern acoperăvid complet -101,2 kPa la 0,9 MPa, adaptandu-se la diverse conditii de lucru de joasa presiune si vid.

     • Fără lubrifiere și întreținere redusă: Designul structural intern optimizat elimina necesitatea lubrifierii cu ulei, reducand costurile zilnice de intretinere si evitand poluarea medie, potrivit pentru scenarii industriale curate.

     • Moduri duble de consum de energie și economie de energie: Puterea standard DC este de numai 4W; tipuri de energie redusă și pe termen lung realizeazăConsum de energie ultra-scăzut de 1,8 W, reducând efectiv consumul de energie de funcționare a echipamentelor.

     • Performanță superioară la debit mare: Valoarea C a debitului efectiv maxim atinge 38 dm³/(s·bar) și valoarea Cv până la 9,8. Acceptă specificații de calibre multiple cu o suprafață secțională eficientă de până la 210 mm², satisfacând cerințele de ventilație rapidă cu debit mare ale componentelor pneumatice mari.

     • Comutare funcțională flexibilă: Funcția supapei poate fi convertită liber între modurile NC (normal închis), NO (normal deschis) și pilot extern doar prin înlocuirea capacului superior, realizând polivalentul unei supape și reducând costurile de inventar al modelului.

     • Aplicație multifuncțională: Poate fi folosit ca o supapă de control on-off convențională, precum și ca supapă de selecție și supapă de distribuție în configurație cu pilot extern, cu compatibilitate extrem de ridicată la scenă.

3. Specificații tehnice complete

4. Specificații electrice

 4.1 Tensiune nominală

     • Tensiune AC: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • Tensiune DC: 12V, 24V

  4.2 Consumul de energie

     • DC standard: 4W

     • Putere scăzută (tip Y): 1,8 W

     • Energizat pe termen lung (Tip E): 1,8 W

     • AC: Aprindere 12,7 VA / Reținere 7,6 VA

  4.3 Metoda de cablare

     • Tip G: Cablajul prizei directe

     • Tip D: tip priză DIN (opțional cu indicator luminos / protecție la supratensiune)

5. Reguli de codificare și interpretare model

  Exemplu tipic de model: VG342-04G-1A

     • VG342: Cod de serie pentru electrovalva cu clapetă cu 3 căi, cu debit mare, acţionată cu pilot

     • Cod dimensiune port: 04=1/2", 06=3/4", 10=1"

     • Tip de cablare: G=priză directă, D=priză DIN

     • Cod de tensiune: 1=AC100V, 4=AC220V, 6=DC24V

     • Modul circuit: A=Normal Inchis (NC), B=Normal Deschis (NO), R=Pilot Extern

6. Scenarii tipice de aplicare

     • Controlul sistemului de vid: Perfect pentru ventuze cu vid, generatoare de vid și circuite automate de menținere și eliberare a vidului.

     • Actuatoare pneumatice cu debit mare: Asortată cu cilindri cu alezaj mare și prindere pneumatice pentru a realiza o acțiune pneumatică rapidă și puternică.

     • Circuite fluide de joasă și micro presiune: Control stabil pentru sistemele de transport de fluide pneumatice de joasă presiune și micropresiune.

     • Sistem de supape colectoare: Folosit ca supapă de control principală și supapă de selecție/distribuție pentru sisteme pneumatice integrate cu mai multe circuite.

     • Echipamente de economisire a energiei de înaltă frecvență: Potrivit pentru echipamente automate care necesită acțiuni frecvente de pornire-oprire și funcționare pe termen lung de economisire a energiei.

Rezumatul unei propoziții

     Se integrează electrovalva cu 3 căi, comandată cu pilot, seria SOLH VG342debit mare, compatibilitate cu vacuum, consum redus de energie și funcții comutabile în mai multe moduri, fiind o supapă de control cu ​​miez de înaltă performanță, economisitoare de energie și versatilă pentru sisteme de vid, circuite pneumatice cu debit mare și echipamente automate de înaltă frecvență.
