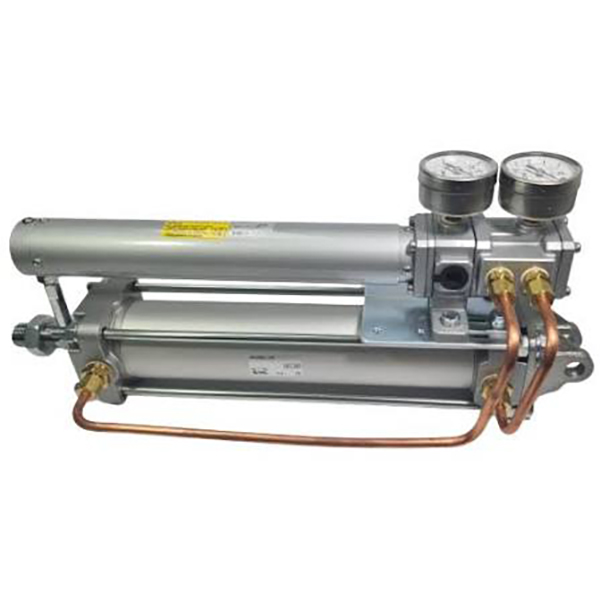

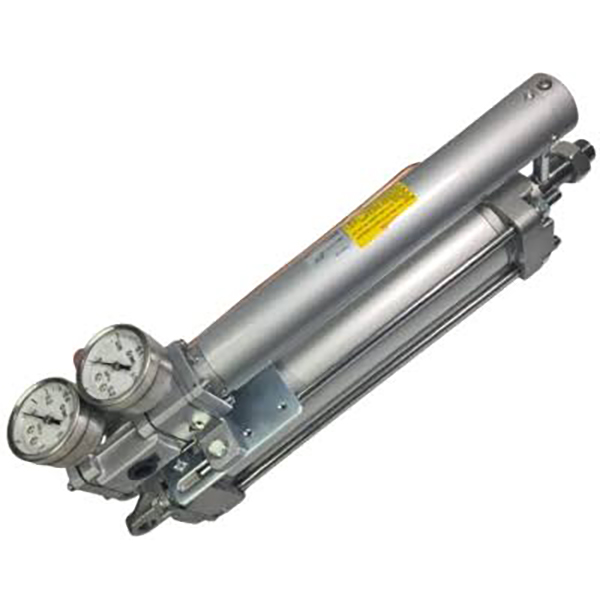

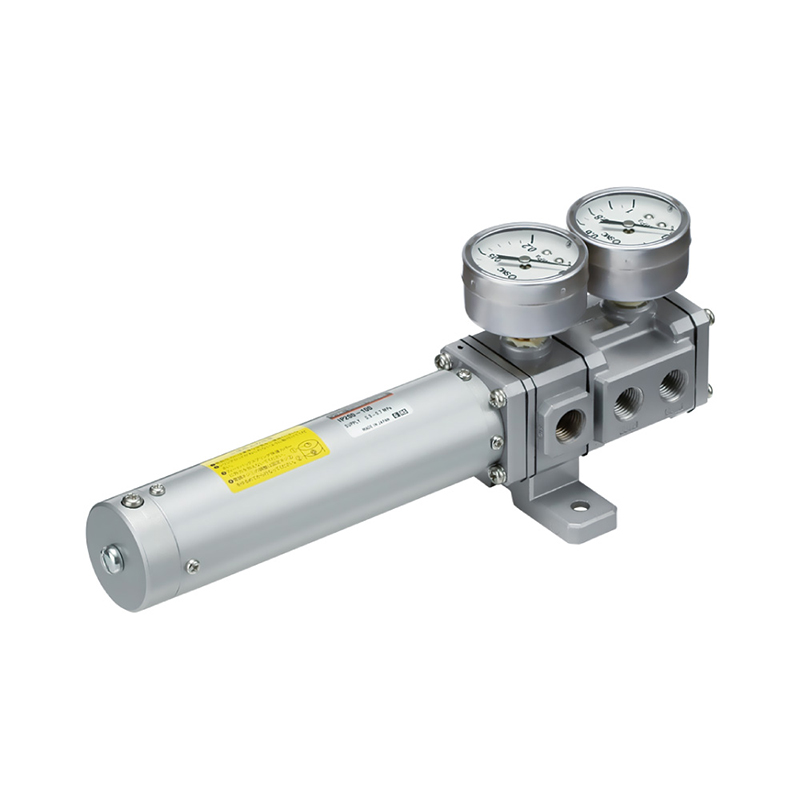

Servocilindru de poziționare cu pilot pneumatic din seria IP200

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria IP200 lansată sub marca SOLH a Richge Technology este un poziționator de servocilindru pilot pneumatic. Oferă un control proporțional al poziției de înaltă precizie pentru cilindrii standard, transformând liniar semnalul de control pneumatic de 0,02 ~ 0,1 MPa în deplasarea precisă a tijei pistonului cilindrului. Acționat complet cu aer fără sursă de alimentare, este o soluție de poziționare intrinsec sigură pentru mediile industriale predispuse la explozii.

Specificații tehnice de bază

    1. Parametrii de bază

     -- Cilindri compatibili: Alezajul ≥ Ø50mm, cursa 25~300mm (personalizabil la un pas de 1mm)

     -- Principiul de control: servomecanism duză-clapete bazat pe teoria echilibrului forțelor

     -- Presiunea aerului de alimentare (SUP): 0.3~0.7MPa

     -- Semnal de control de intrare (IN): semnal pneumatic standard de 0,02 ~ 0,1 MPa

     -- Temperatură ambientală și medie: -5℃ ~ +60℃ (versiunea standard)

     -- Port Thread: Port principal Rc1/4; orificiul manometrului Rc1/8

     -- Greutate netă: aprox. 700 g (pe baza modelului cu cursă de 100 mm) Indice de precizie a controlului· Sensibilitate: ≤ 0,5% F.S.

     -- Liniaritate: ≤ ±2% F.S.

     -- Histerezis: ≤ 1% F.S.

     -- Repetabilitate: ≤ ±1% F.S.2.

Principiul de funcționare a echilibrului forțelor

     -- Intrare semnal: Semnalul de control pneumatic intră în portul IN și împinge diafragma de intrare.

     -- Servoamplificare: deplasarea diafragmei modifică jocul față de duză pentru a regla contrapresiunea, antrenând bobina internă pentru a comuta circuitele de aer.

     -- Acționarea cilindrului: ieșiri de aer presurizat prin porturile OUT1 / OUT2 pentru a extinde sau retrage cilindrul cu dublă acțiune.

     -- Feedback de poziție: mișcarea cursei cilindrului trage înapoi diafragma de feedback prin tija de legătură și arcul de feedback pentru a atinge echilibrul forței cu semnalul de intrare; bobina revine în poziția neutră pentru a bloca cu precizie cilindrul în poziția țintă.

Definiția codului modelului (IP200-XXX-YY)

     -- IP200: Cod seria de bază

     -- XXX: cursă nominală (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Sufix opțional: Fără sufix: Model standard cu arc de feedback din oțel carbon -T: Echipat cu arc de feedback din oțel inoxidabil -XN: versiune pentru temperatură joasă (-30°C ~ +60°C) -XZ: versiunea pentru temperatură înaltă (-5°C ~ +80°C)

Exemplu: IP200-200-T → 200mm cursă, arc de feedback din oțel inoxidabil.

Definiția portului

     -- SUP: Intrare principală de alimentare cu aer (0,3~0,7MPa)

     -- IN: intrare semnal de control pneumatic (0,02~0,1MPa)

     -- OUT1 / OUT2: porturi de ieșire duble pentru cilindru cu dublă acțiune

     -- EX: Port de evacuare

     -- Manometru: Port dedicat pentru instalarea manometrului

Avantajele de bază ale produsului

     -- Poziționare pneumatică de înaltă precizie în condiții de siguranță la explozie Precizie de poziționare comparabilă a sistemelor servo electrice; acționat complet cu aer, fără componente electrice, intrinsec sigur pentru zonele de lucru inflamabile și explozive.

     -- Structură compactă integrată All-In-One Design de unitate integrată pentru montarea directă pe cilindri standard, simplificând instalarea la fața locului și procedurile de întreținere de rutină.

     -- Design convenabil de calibrare Șurub de reglare zero și șurub de reglare a spanului independent încorporat pentru o calibrare rapidă la fața locului, fără instrumente suplimentare.

     -- Opțiuni multiple de materiale pentru rezistența la coroziune Arcul de feedback disponibil în variante din oțel carbon sau oțel inoxidabil pentru a se adapta la mediile de atelier umede și corozive.

     -- Gamă largă de temperatură Versiuni personalizate Standard, cu temperatură joasă și cu temperatură ridicată, opționale, pentru a satisface condiții industriale complexe cu temperatură variabilă.

Scenarii tipice de aplicare

     -- Stații de poziționare de precizie: echipamente de tăiere, montare prin presare, acoperire și manipulare automată a materialelor

     -- Controlul proceselor industriale: reglarea deschiderii supapelor, controlul tensiunii benzii și sistemele de corectare a marginilor benzii

     -- Medii speciale dure: echipamente rezistente la explozie, la praf și la apă pentru fabrici chimice și mașini miniere

     -- Unitate de bază servo pneumatică: servește ca componentă centrală de control a sistemelor de poziționare servo complet pneumatice

Ghid de utilizare și instalare

     -- Cerință pentru sursa de aer: Aerul de alimentare trebuie să fie uscat și curat, cu o precizie de filtrare ≤5μm pentru a preveni blocarea duzei și eșecul poziționării.

     -- Referință de calibrare: Ajustarea completă a zero și a intervalului la presiunea standard de alimentare de 0,5 MPa pentru o performanță liniară optimă.

     -- Direcția de montare: Suportă instalarea în orice unghi; evitați configurația de montare care provoacă acumularea de apă condensă în interiorul ansamblului intern al unității.

Rezumatul unei propoziții

     Servopoziționarul pneumatic SOLH IP200 cu echilibru de forță a duzei-clapetă convertește liniar semnalul de aer de 0,02 ~ 0,1MPa într-o deplasare precisă a cilindrului, oferind precizie de poziționare ridicată, funcționare numai cu aer în condiții de siguranță la explozie, calibrare ajustabilă la zero/interval și opțiuni personalizate pentru mai multe temperaturi, unitatea de control chimică proporțională ideală pentru poziționare și echipamente chimice rezistente la explozie.
