Cilindru standard cu profil fără tije din seria DNC | ISO 15552 Cilindru pneumatic de înaltă precizie

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

     Seria SOLH DNC este un cilindru pneumatic standard cu acțiune dublă, fără tiranți, cu profil pătrat de ultimă generație, pe deplin compatibil cu standardele internaționale ISO 15552 (fostul ISO 6431) și VDMA 24562. Dispune de amortizare de aer reglabilă PPV bidirecțională, structură de profil de rigiditate ridicată, rezistență excelentă la torsiune și deformare, precizie de poziționare repetă ultra-înaltă și durată de viață ultra-lungă. Fiind un înlocuitor actualizat pentru cilindrii tradiționali cu tirant SC, acesta este aplicat pe scară largă în automatizări de vârf, proiecte de export de echipamente și scenarii standard de potrivire a interfeței cu cerințe stricte de precizie și stabilitate.

  1.1 Standard universal global și interschimbabilitate puternică

     Fabricate în strictă conformitate cu standardele industriale ISO 15552 și VDMA 24562, toate dimensiunile de montare și specificațiile interfeței sunt universale la nivel global. Realizează interschimbabilitatea completă cu cilindrii standard de marcă internațională, potrivindu-se perfect cu echipamentele standard europene și susținând înlocuirea fără modificări și modernizarea în serie a liniilor de producție automate.

  1.2 Structura profilului de înaltă rigiditate fără tiranți

     Adoptarea tubului cilindru cu profil pătrat din aliaj de aluminiu integrat, fără tiranți expuși. Structura generală se mândrește cu rigiditate ridicată, aspect îngrijit și rezistență remarcabilă la coroziune. Canelura magnetică standard încorporată pe ambele părți ale corpului cilindrului permite instalarea directă a comutatoarelor magnetice din seria SME-8 și SMT-8 fără suporturi suplimentare, realizând detectarea precisă a poziției pistonului și feedback-ul semnalului.

  1.3 Mișcare diversificată și opțiuni speciale pentru funcții

     Configurația standard este o acționare bidirecțională cu dublă acțiune cu tijă simplă pentru mișcare alternativă liniară universală. Structuri speciale opționale multiple îndeplinesc cerințele diverse ale condițiilor de lucru: design cu tijă dublă S2 pentru funcționare sincronă și stabilitate dublată; Q tijă pătrată de piston pentru poziționare de precizie anti-torsiune; Tijă tubulară S20 pentru ventilație specială și scenarii de aplicare ușoare.

  1.4 Sistem tampon ajustabil PPV Premium

     Echipat cu pernă de aer reglabilă PPV cu două capete standard + tampon elastic. Cursa tamponului crește odată cu dimensiunea alezajului cilindrului, reducând efectiv impactul și zgomotul în timpul funcționării la viteză mare și la sarcini grele. Asigură o mișcare ultra-stabilă a cilindrului, evită deteriorarea prin coliziune finală și îmbunătățește foarte mult stabilitatea de funcționare a echipamentului și durata de viață a componentelor.

  1.5 Sistem de etanșare de lungă durată cu frecare redusă

     Adoptarea etanșării compozite bidirecționale de tip Y cu structură de compensare a stocării uleiului încorporată. Dispune de presiune de pornire ultra-scăzută de 0,06 MPa, funcționare stabilă cu frecare scăzută și rezistență excelentă la uzură. Sprijinind operațiunile de întreținere fără ulei, cu o cursă de funcționare cumulativă de până la 4000 km, reduce efectiv costurile de întreținere ulterioare și se adaptează la condițiile de lucru continue de înaltă frecvență pe termen lung.

2. Completează regulile de denumire a modelului și exemplele de comandă

 1. Structura tipică a modelului: DNC-50-200-PPV-A-Q

 2. Exemplu de comandă standard

     • Model universal standard: DNC-63-150-PPV-A (alezaj 63 mm, cursă 150 mm, tampon de aer reglabil cu două capete, inel magnetic încorporat)

3. Parametrii tehnici de bază (tip standard)

4. Diagrama de referință teoretică de tracțiune și tensiune de 0,6 MPa (tijă simplă)

Nota: factorul de siguranță de selecție trebuie să fie ≥2; măriți dimensiunea alezajului cu 1 ~ 2 grade sau adăugați mecanism de ghidare pentru încărcare excentrică și condiții de lucru în consolă.

5. Accesorii de montare și modele derivate

 5.1 Tipuri de montare standard ISO 15552 universale

     • FA/FB (flansa fata/spate): Montare verticală fixă ​​pentru o poziționare stabilă la sarcini grele

     • CA/CB (singlă/dublă șanță): Montare articulată pentru leagăn pentru mecanisme de legătură și răsturnare

     • LB (suport pentru picior): Fixare pe bază orizontală pentru o funcționare liniară stabilă

     • TC (montajul trunion): Montare cu pivot mediu pentru condiții de lucru flexibile de balansare

     • L (montajul lateral): Instalare laterală fixă ​​pentru amenajarea spațiului îngust

     Toate accesoriile sunt complet interschimbabile cu cilindri SI, SE, DSBA și alți cilindri standard ISO, oferind o versatilitate puternică și o înlocuire ușoară.

  5.2 Seria derivată de bază

     • DNCB: Model standard de bază, universal pentru scenarii de automatizare convenționale

     • DNC-KP: Cu unitate de prindere, blocare în poziție arbitrară pentru menținerea presiunii de siguranță și condiții de lucru anti-decalaj

     • DNC-EL: Blocare mecanică finală, blocare fiabilă în poziția complet extins/retras

     • DNC-Q: Tijă pătrată anti-torsionare a pistonului, precizie anti-rotație de până la ±0,1° pentru poziționare de înaltă precizie

     • DNC-S2: Design cu tijă dublă a pistonului, mișcare sincronă bidirecțională cu stabilitate excelentă

     • DNC-V: supapă electromagnetică integrată, structură integrată supapă-cilindru, conducte simplificate și care economisesc spațiu

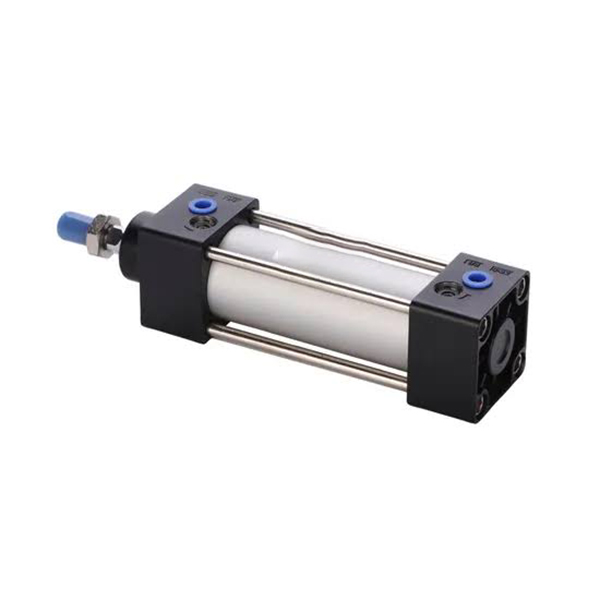

6. Scenarii de aplicație și comparație de selecție DNC vs SC

  Scenarii de selecție prioritară pentru seria DNC

     • Echipamente de export și proiecte standard europene care necesită interschimbabilitatea interfeței standard ISO

     • Scenarii de funcționare de mare viteză cu ciclu lung care urmăresc o durată de viață ultra-lungă și întreținere redusă (cursă cumulativă de până la 4000 km)

     • Aspect compact al echipamentului care necesită un aspect îngrijit fără tiranți și o instalare cu mai mulți cilindri una lângă alta

     • Poziționare de înaltă precizie, anti-torsionare și tampon de impact pentru sarcini grele care necesită condiții de lucru

     • Industrii de automatizare de vârf, inclusiv echipamente auto, electronice, ambalaje și mașini-unelte

7. Ghid de selecție rapidă în 3 pași

     1. Selecția alezajului: Confirmați dimensiunea alezajului în funcție de forța și sarcina reală orizontală/verticală, rezervați o marjă de siguranță mai mare de 50%; măriți 1 ~ 2 calități ale alezajului sau adăugați o structură de ghidare pentru încărcare excentrică și condiții de consolă.

     2. Selectarea cursei: Cursa de lucru reală plus marja de siguranță 20~50mm; cursa maxima optionala de pana la 2000 mm.

     3. Configurație funcțională: Echipat standard cu tampon reglabil PPV + Un inel magnetic; selectați Q pentru cererea anti-rotație, S2 pentru cererea de tijă dublă, KP/EL pentru cererea de blocare și poziționare de siguranță.

Rezumatul unei propoziții

     Cilindrul cu profil fără tiranți SOLH DNC ISO 15552 prezintă rigiditate ridicată, precizie repetată ultra-înaltă, tampon de aer reglabil, durată lungă de viață și funcții derivate diversificate, servind ca o soluție de cilindru standard universal de înaltă calitate pentru echipamente automate de înaltă precizie, de export și de viață lungă.
