Electrovalvă pentru fluid din alamă, seria 2V, cu 2/2 căi | Acțiune directă și pilotat

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și clasificare de bază

     Seria SOLH 2V este un profesionistElectrovalvă pentru fluid cu 2/2 căi proiectat pentru controlul universal al fluidelor aerului, apei și uleiului. Este împărțit în două tipuri structurale de bază:2V025 tip cu acțiune directă şi2V130/2V250 tip pilot cu diafragmă. Adoptând corp de supapă din alamă de înaltă calitate, cu materiale de etanșare premium, seria oferă opțiune de pornire la presiune zero, capacitate mare de debit, răspuns rapid și compatibilitate medie largă. Acesta servește ca supapă de control generală a fluidului pentru circuitele automate de apă, conductele de aer, sistemele de vid și echipamentele de lubrifiere.

2. Completează regulile de codificare a modelului

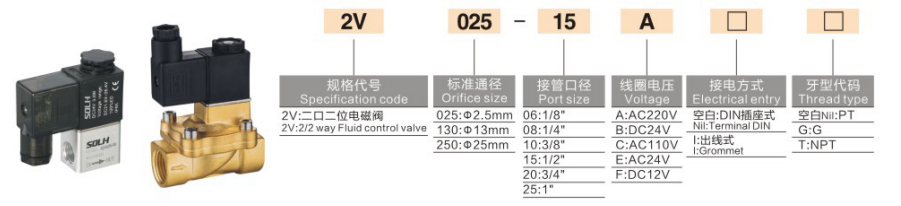

 1. Logica de codare completă: 2V - Dimensiunea orificiului - Port filet - Tip cablare - Tensiune

 2. Exemple de comenzi standard

     • 2V025-08-DC24V: orificiu φ2.5mm, filet G1/4, priză DIN standard, DC 24V

     • 2V130-15W-AC220V: orificiu φ13mm, filet G1/2, ieșire cablu, AC 220V

3. Două tipuri structurale de bază și orientări de selecție

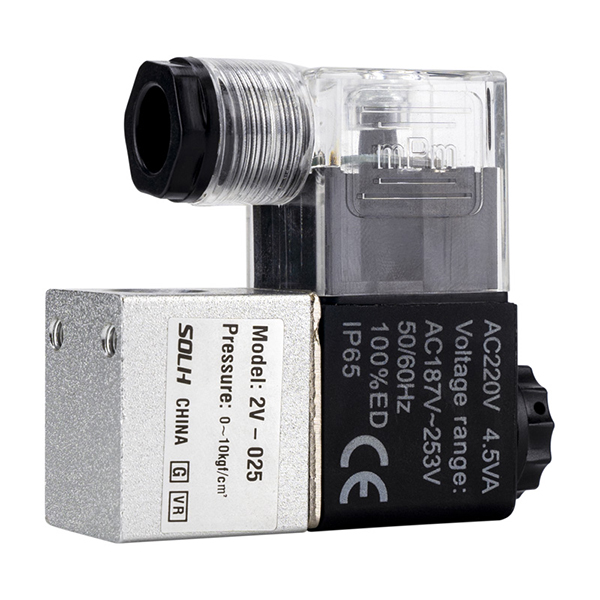

  3.1 2V025 Tip cu acțiune directă | Pornire cu presiune zero

    Avantaj principal: Complet operabil la presiune zero de 0MPa

     • Principiul de lucru: Bobina electromagnetică trage direct miezul de fier pentru a deschide portul supapei, realizând controlul complet al deschiderii și închiderii sub diferența de presiune zero, fără asistență la presiune medie.

     • Orificiu și flux: orificiu φ2,5mm, valoarea CV = 0,23

     • Specificația portului: G1/8 (06), G1/4 (08)

     • Interval de presiune: 0 ~ 1.0MPa, acceptă pornirea la presiune zero

     • Material de etanșare: Cauciuc fluor VITON standard, rezistență excelentă la ulei, apă și coroziune acidă slabă

     • Materialul corpului: Corp de supapă compact de alamă de înaltă precizie

     • Scenarii aplicabile: control al fluidului debit mic, pornire-oprire presiune zero/joasă, comutator circuit de vid, sisteme miniaturale de răcire cu apă și pulverizare

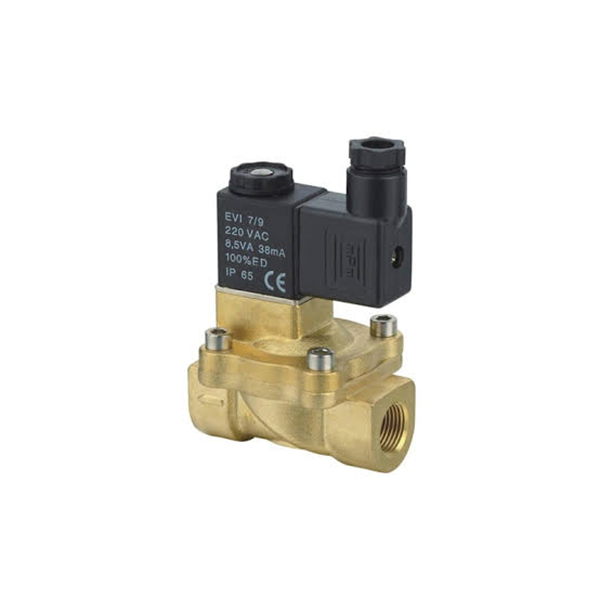

  3.2 2V130 / 2V250 Tip acţionat cu pilot cu diafragmă | Pornire cu presiune diferențială

    Caracteristica de bază: Debit mare, consum redus de energie, necesită o diferență minimă de presiune

     • Principiul de lucru: Reducerea presiunii prin orificiul pilot permite ca presiunea medie să împingă deschiderea diafragmei pentru deschiderea supapei.Diferența minimă de presiune de pornire: 0,05 MPa (0,5 bar), nu se poate deschide sub presiune zero.

     • Specificație 2V130: orificiu φ13mm, CV=6,2; Porturi: G3/8 (10), G1/2 (15)

     • Specificație 2V250: orificiu φ25mm, CV=13; Porturi: G3/4 (20), G1 inch (25)

     • Interval de presiune: 0,05 ~ 1,0 MPa

     • Material de etanșare: cauciuc nitrilic NBR, optim pentru apă pură și aer comprimat

     • Corp și bobină: Corp din alamă durabil îngroșat, asortat cu bobină de înaltă stabilitate de putere redusă

     • Scenarii aplicabile: Circuite de apă cu debit mare, admisie de apă a compresorului de aer, alimentare cu apă a cazanului, control pornire-oprire a conductei principale de gaz/lichid

4. Parametrii tehnici generali unificati

5. Comparația seriei 2V vs 2P | Ghid de selecție anti-greșeală

Formula de selecție

     Cerere pornire-oprire presiune zero → Alegeți 2V025 / 2P; Debit mare cu presiunea apei → Alegeți 2V130 / 2V250; Spațiu îngust și buget redus → Alegeți supapa din plastic 2P

6. Scenarii tipice de aplicare

  6.1 Aplicație 2V025

     • Control pornit-oprit al sursei de aer al generatorului de vid

     • Echipament miniatural circuit de apa de racire

     • Sisteme automate de pulverizare și microalimentare cu apă

     • Echipament de precizie pentru comutarea fluidelor cu debit mic

  6.2 Aplicație 2V130 / 2V250

     • Răcitor și sistem industrial de răcire cu apă

     • Controlul admisiei apei compresorului de aer

     • Sistem automat de completare cu apa a cazanului

     • Comutator centralizat al conductei principale de alimentare cu aer

     • Controlul circulației apei industriale și a gazului cu debit mare

7. Accesorii de sprijin potrivite

     • Tratament cu sursa de aer frontal: Potriviți filtrul de reglare a presiunii aerului din seria AW pentru a stabiliza sursa de aer și a filtra impuritățile

     • Potrivirea circuitului de vid: Cooperați cu generatorul de vid din seria ZU pentru o întrerupere fiabilă a sursei de aer

     • Conexiunea conductei: Potriviți fitingurile drepte cu filet tată cu conectare rapidă KQ2 pentru o instalare rapidă și fără scurgeri a conductelor

Rezumatul unei propoziții

     Electrovalvele din alamă cu 2/2 căi din seria SOLH 2V acoperă tipurile cu acționare directă cu acțiune directă zero și cu debit mare, având compatibilitate universală apă/aer/ulei, răspuns rapid și protecție IP65, oferind soluții de pornire fluide stabile și rentabile pentru diverse sisteme de automatizare industrială.
