     Breakerul de circuite de vid din seria VSG-40.5 este un nou tip de 50Hz trifazic în conformitate cu conceptul unic de proiectare și combinat cu cererea și dezvoltarea pieței, tensiunea nominală a întreprinderilor interioare de 40,5kV, poate fi furnizată întreprinderilor industriale și miniere, a centralei și a stației ca control și protecție a echipamentului electric și este adecvat pentru operarea frecventă.

Breakerul de circuit VBI interior de înaltă tensiune este un dispozitiv interior cu AC 50Hz trifazat și tensiune nominală de 40,5kV. Poate fi utilizat pentru controlul și protecția echipamentelor electrice în întreprinderile industriale și miniere, centralele electrice și stațiile, în special pentru locurile cu operații frecvente. Formularul de instalare a întrerupătorului din dulapul comutatorului poate fi fie un tip fix, fie un tip retras instalat pe un cărucior. Este cea mai bună alegere pentru controlul și protecția sistemelor de transmisie și distribuție de înaltă tensiune.

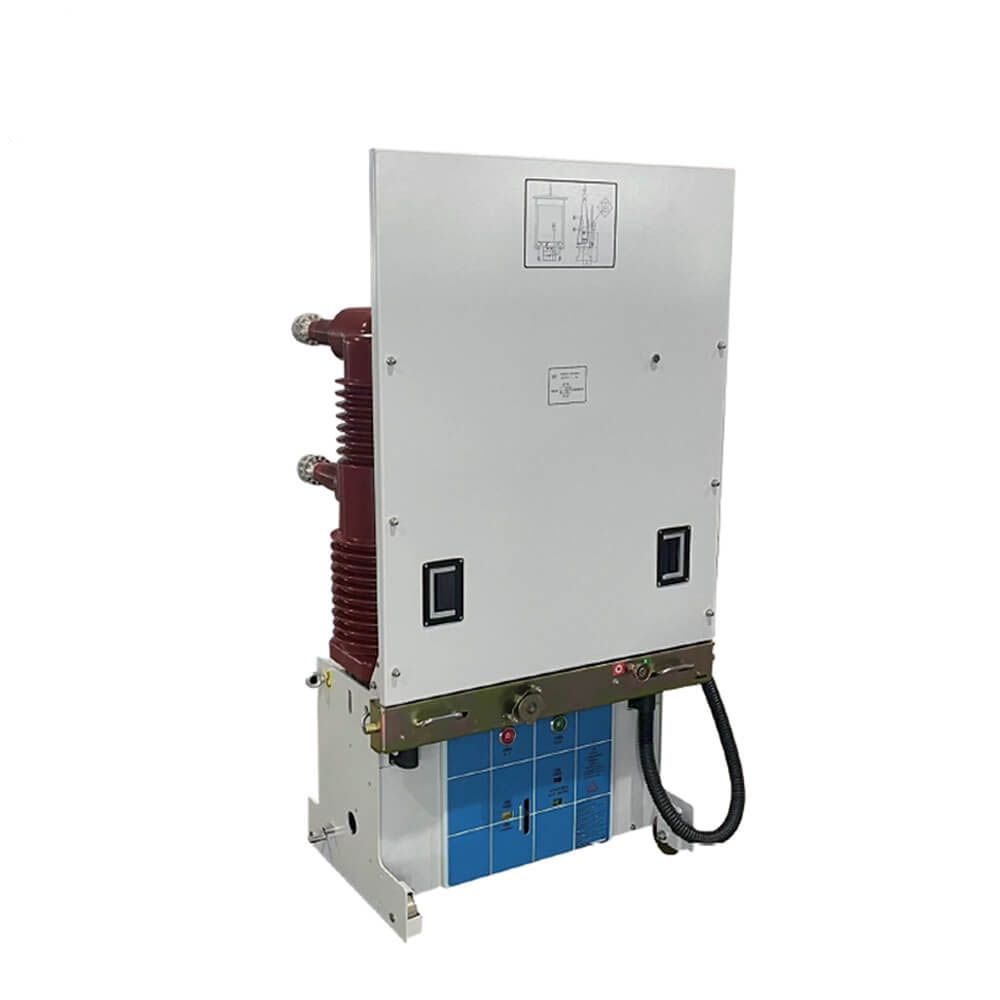

 Prezentare generală a produsului

    Întrerupătorul de vid montat pe podea VBI-40.5 este un dispozitiv de comutare de înaltă performanță, de înaltă performanță, conceput pentru o protecție fiabilă și controlul sistemelor electrice evaluate la 40,5kV. Utilizând tehnologia avansată de interpruter în vid, asigură stingerea eficientă a arcului, întreținerea minimă și o durată de viață operațională lungă. Ideal pentru rețelele de distribuție a energiei, instalațiile industriale și stațiile, acest întreruptor combină o construcție robustă cu funcționarea ușor de utilizat.

Caracteristici cheie

Evaluare de tensiune:40.5kV (rezistă la 95kV Fulger Impulse).

Evaluare curentă:Până la 2500A Capacitate continuă de rupere de scurtcircuit.

Interruptor de vid:Sigilat ermetic, fără întreținere și ecologic (fără gaz SF₆).

Mecanism:Mecanism 储能 Motor 储能 pentru închidere/deschidere rapidă (<50ms).

Siguranţă:Proiectare anti-alunecare integrată, blocaje mecanice/electrice și întrerupătoare de împământare.

Respectarea standardelor:Meets IEC 62271, GB/T 1984 și ANSI C37.04.

Instrucțiuni de instalare

3.1 Verificări de preinstalare

Verificați ambalajele intacte și fără daune fizice.

Confirmați parametrii evaluați care corespund cerințelor sistemului.

Asigurați-vă un nivel de concret, fără vibrații,.

3.2 trepte de montare

Asigurați -vă întrerupătorul pe podea folosind șuruburi de ancorare (recomandat M16).

Conectați barele primare cu setări de cuplu pe specificații ale producătorului (de exemplu, 50nm).

Cabluri de control secundar de sârmă la terminale (etichetate „Open/Close Coil”, „Contacte auxiliare”).

Pământați șasiul de întrerupător în siguranță (rezistență la sol ≤4Ω)

Ghid de operare

4.1 Funcționare manuală

Închidere: rotiți mânerul manual în sensul acelor de ceasornic până când un „clic” confirmă implicarea.

Deschidere: Apăsați butonul „Trip” roșu sau trageți maneta de călătorie mecanică.

4.2 Funcționare electrică

Aplicați 220VDC/110VAC pe bobina de închidere (impuls momentan) pentru telecomandă.

Utilizați comutatorul de selecție locală/la distanță pentru modul.

4.3 Indicatori și alarme

LED VERDE: Breaker închis.

LED roșu: întrerupător deschis/declanșat.

Contacte de alarmă: declanșator pentru pierderea de presiune SF₆ (dacă este echipat) sau arc

Întreținere și depanare

5.1 Verificări de rutină

Inspectați contactele la fiecare 5.000 de operațiuni (prin Viewport).

Ungeți părțile mobile anual cu grăsime de temperatură ridicată.

Rezistență la izolație de testare (> 1000MΩ @5KV).

5.2 Probleme comune

Eșecul de a se închide: verificați condițiile de control al controlului, încărcarea arcului sau interblocarea.

Încălzire excesivă: strângeți conexiunile; Măsurați rezistența la contact (<50μΩ).

Avertismente de siguranță

Deconerați-vă întrerupătorul înainte de a deservi.

Doar personalul instruit ar trebui să efectueze întreținere.

Nu funcționați niciodată cu daune vizibile sau zgomote anormale.

Mediu și eliminare

Aruncați întreruptoarele de vid ca deșeuri electronice (necontrolați).

Reciclați metale și materiale plastice pe reglementări locale.

Informații de bază.

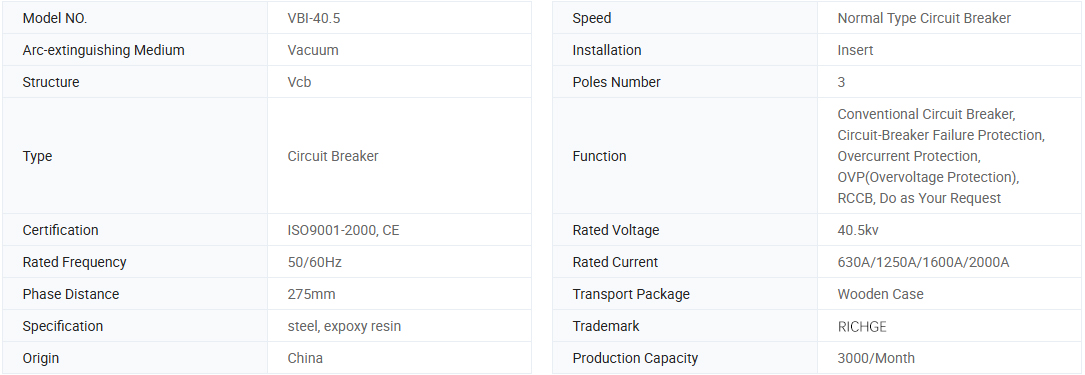

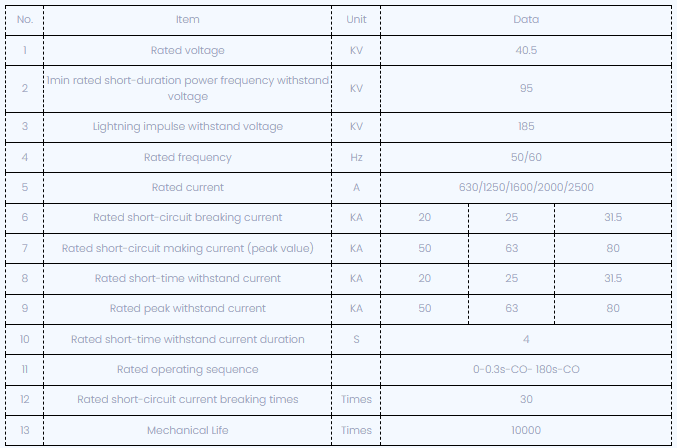

Parametri tehnici

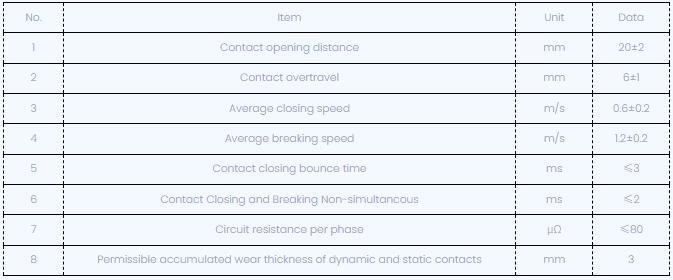

După reglarea întrerupătorului, parametrii caracteristici mecanici sunt prezenți mai jos:

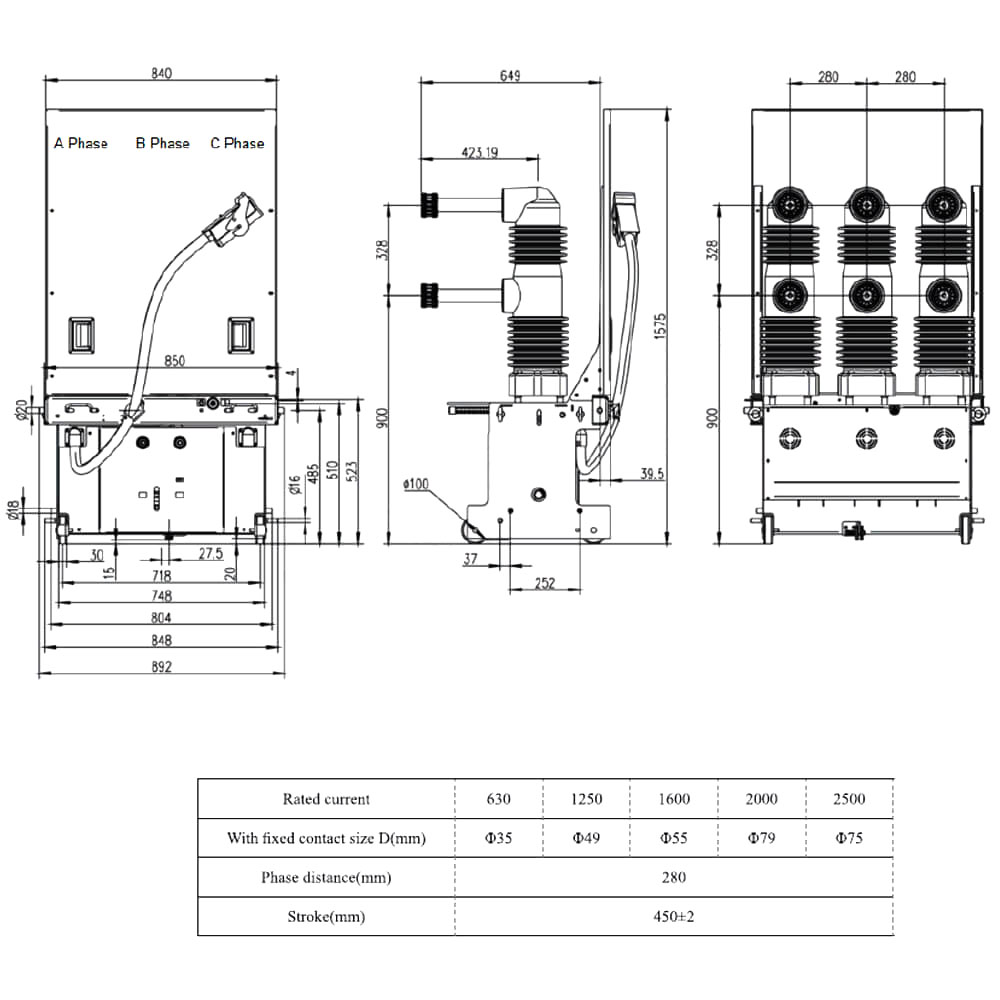

Desene tehnice

Aplicarea condițiilor ambientale

1. Temperatura ambientală: -10C ~ +40C (permite depozitarea și transportul la -30 grade centigrad);

2. Umiditatea ambientală: umiditatea medie a unei zile ar trebui să fie mai mult de 95%. Umiditatea medie a unei luni ar trebui să depășească mai mult de 90%;

3. Presiunea de vapori saturați: presiunea medie a unei zile nu trebuie să fie mai mare de 2,2 kP; Presiunea medie a unei luni nu ar trebui să mai fie

decât 1,8kpa;

4. Altitudine: ≤1500m;

5. Intensitatea cutremurului: ≤8 grade;

6. Ar trebui să fie instalat în loc fără foc, explozie, murdărie gravă și eroziune chimică și vibrații violente.
