     Întrerupătorul de vid de înaltă tensiune de tip VSG de înaltă tensiune este potrivit pentru comutarea diferitelor încărcături de naturi diferite și operațiuni frecvente în sistemele de alimentare cu tensiune trifazată AC 50Hz și nominalizată de 7,2kV-40,5kV. Și protecția și controlul echipamentelor electrice în stații. Poate fi echipat cu Kyn28a și alte comutatoare de tip manual montat la mijloc și poate fi, de asemenea, echipat cu comutator fix XGN.

     VSG Tip interior de înaltă tensiune de înaltă tensiune întrerupător respectă standardul național GB1984 „Circuit de înaltă tensiune de înaltă tensiune”, JB/T3855 „3,6 ~ 40,5kV interior AC AC, întrerupător de circuite de înaltă tensiune” și IEC60056 „Standarde de înaltă tensiune AC Circuit”. Faceți cunoștință cu „10-35kV interior de înaltă tensiune de înaltă tensiune a întrerupătorului de vid condiții tehnice de comandă”. Are avantajele de dimensiuni mici, greutate ușoară, adecvată pentru funcționare frecventă și întrerupere fără întreținere și este utilizat mai popular în rețeaua de distribuție 3KV-40.5KV.

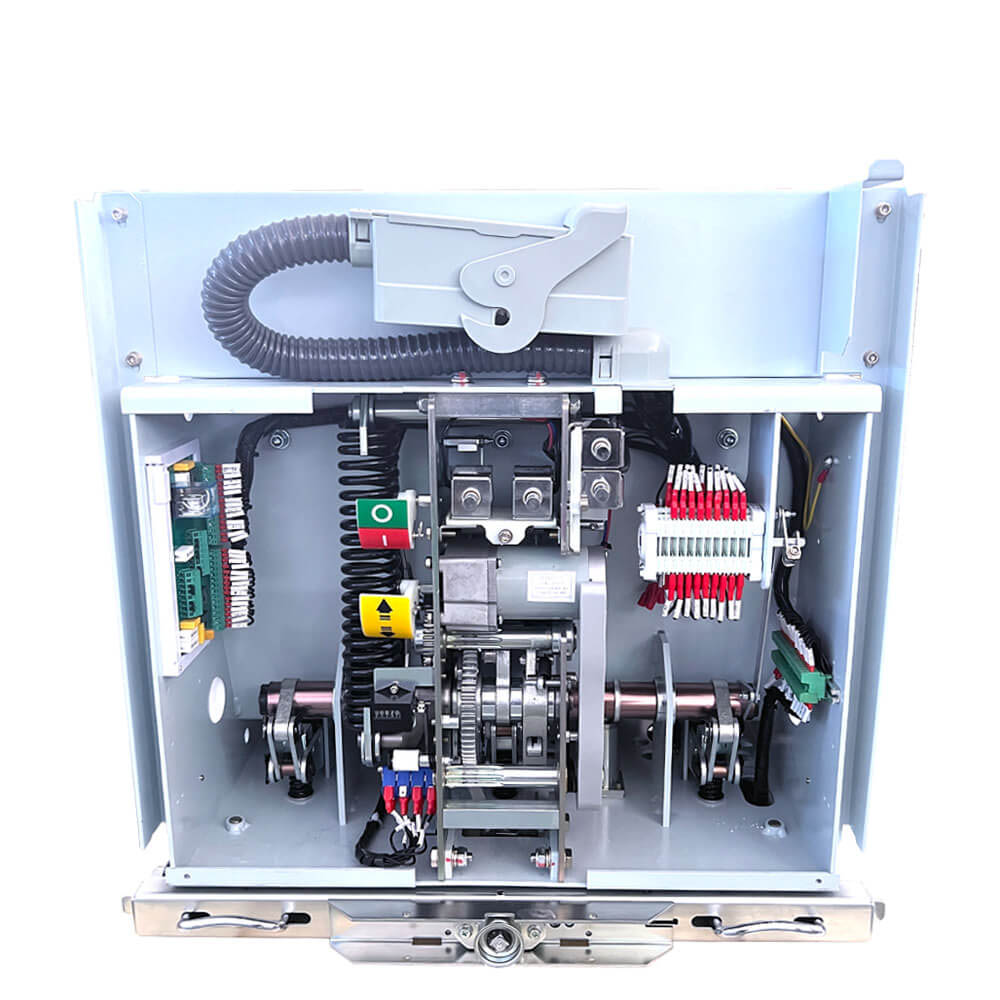

    Mecanismul VSG folosește o CAM (în modulul de bază al mecanismului) pentru a conduce axul direct (în modulul fusului de cadru) pentru a reduce legătura de transmisie și a îmbunătăți eficiența transmisiei (fără conexiune cu balamale). Reduceți aportul energetic al produsului și creșteți durata de viață a produsului. Instalați modulul principal de circuit, adică completați configurația de bază a întrerupătorului de vid. Apoi instalați modulul auto șasiu, brațul de contact, contactul și mâneca izolatoare pentru a completa configurația întrerupătorului manual.

Caracteristici tehnice

1. Prima generație de tipul de tip construit în China, cu drepturi intelectuale independente. Prezintă o tehnologie matură și un raport ridicat de preț/performanță.

2. Părțile cheie adoptă placare din aliaj nichel-fosfor cu rezistență perfectă la uzură și rezistență la coroziune.

3. Piesele cheie sunt realizate de noi înșine pentru a asigura produsele pentru a îndeplini cerința de proiectare a proiectării

4. Circuitul principal al izolației compozite cilindrice prezintă un volum mic, fără întreținere și puține servicii.

Parametri tehnici cheie:

· Nivel de izolație nominal: 75kV

· Impuls de fulgere nominale tensiune de rezistență: 42kV

· Curent evaluat: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Curent de rupere de scurtcircuit: 25ka, 31.5ka, 40ka

· Curent de fabricare a scurtcircuitului (vârf): 63ka, 80ka, 100ka

· Durata de scurtcircuit nominală: 4 secunde

· Secvență de operare nominală: O-0.3S-CO-180S-CO sau O-180S-CO-180S-CO (40KA)

· Curent de rupere a Băncii de condensator unic/back-to-back Curent: 630A/400A

· Numărul de operațiuni la curent de rupere de scurtcircuit: de 30 de ori

· Timp de închidere: 30-70ms

· Timp de deschidere: 20-50ms

· Viață mecanică: 30.000 de operații

· Tensiunea de stocare și funcționare a energiei nominale: AC220/110V, DC220/100V

· Decalaj de contact: 11 ± 1mm

· Supertravel de contact: 3,5 ± 0,5 mm

· Viteza medie de închidere: 0,5-0,8 m/s

· Viteza medie de deschidere: 0,9-1,2m/s

· Contactați timpul de respingere la închidere: ≤2ms

· Timp de sincronizare pentru deschiderea și închiderea trifazică: ≤2ms

· Rezistența principală a circuitului: ≤50μΩ (630a), ≤45μΩ (1250a), ≤35μΩ (1600-2000A), ≤25μΩ (2500A și mai sus)

Caracteristici ale produsului:

· Aplicabilitate largă: Mecanismele modulare de funcționare VCB VSG-12 Break-ul de circuit de vid de înaltă tensiune este potrivit pentru o varietate de medii și este deosebit de potrivit pentru aplicațiile care necesită operații frecvente și fiabilitate ridicată în sistemele de alimentare.

· Design modular: mecanismul de operare folosește un design modular, oferind comoditatea înlocuirilor rapide și a asamblării.

· Siguranță și fiabilitate: se mândrește cu performanțe electrice remarcabile, protejând în mod fiabil și controlând echipamentele electrice.

· Viață mecanică lungă: cu o viață mecanică ridicată, poate rezista la perioade de utilizare extinse.

Proiectare avansată: Caracteristici precum Gap de contact și Contact Overtravel asigură performanțe și fiabilitate ridicate.

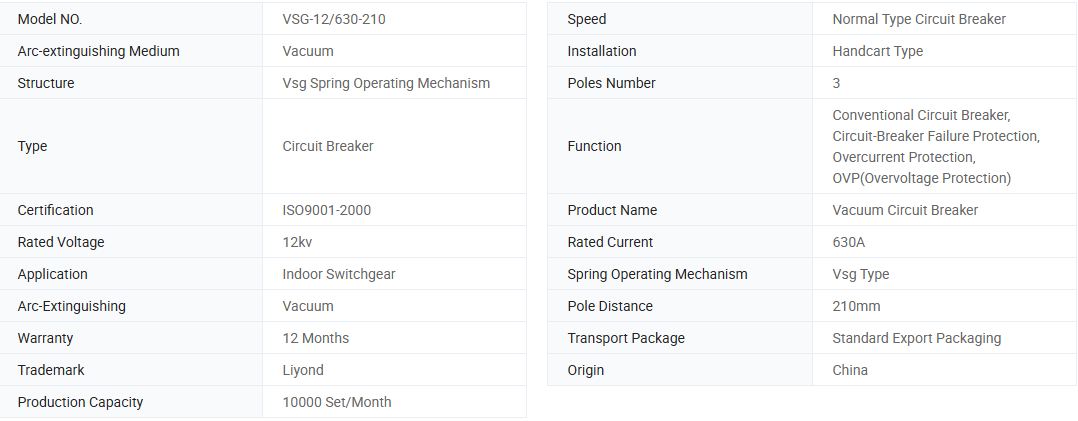

Informații de bază.

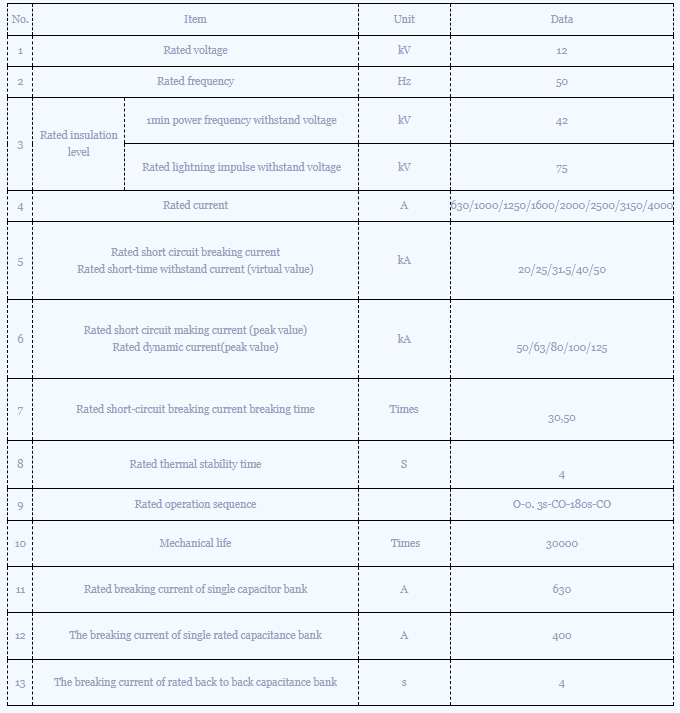

Parametrul tehnic

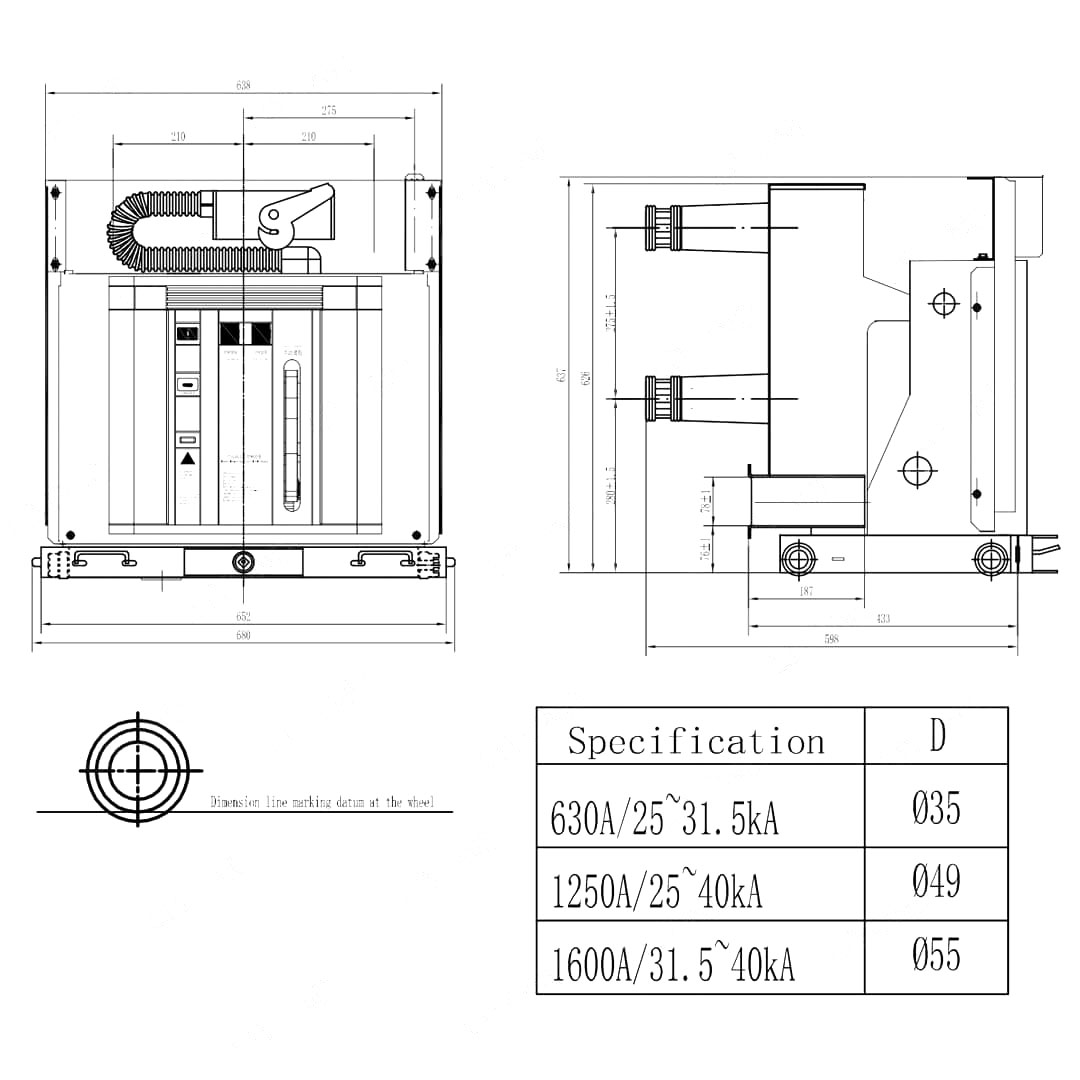

Desen dimensional:

Mediu de funcționare:

· Temperatura ambiantă: nu depășește +40 ° C, nu mai puțin de -15 ° C (depozitarea la -30 ° C nu este permisă).

· Altitudine: nu depășește 1000m.

· Umiditate relativă: media zilnică care nu depășește 95%, media lunară nu depășește 90%. Presiunea medie de saturație zilnică de saturație nu depășește 22 × 10-3MPa, media lunară care nu depășește 18 × 10-3MPa.

· Intensitate seismică: nu depășește nivelul 8.

· Site -uri de aplicare: adecvate pentru utilizare în locuri fără foc, explozii, poluare severă, coroziune chimică și vibrații severe.

Instrucțiuni de comandă

1.. VCB Tip complet, principale specificații tehnice, distanță și cantitate de fază

2. Tipul și specificația tensiunii de serviciu

3. Numele și cantitatea de piese de schimb
