Supapă de comandă pneumatică cu 3/2 căi seria 3A | Supapă direcțională externă acționată cu aer

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și funcție de interfață de bază

     Seria SOLH 3A este un curent generalSupapă de comandă direcţională externă cu 3/2 căi acţionată cu aer urmând specificațiile standard Airtac. Acționat exclusiv de semnal de aer în loc de bobină electromagnetică, este specializat în mișcarea telescopică și controlul menținerii presiunii a cilindrilor cu acțiune simplă. Realizează o logică pneumatică sigură și stabilă a admisiei aerului, menținerii poziției și evacuarii, servind ca componentă de bază de control al siguranței pentru sistemele pneumatice non-electrice, medii rezistente la explozie și echipamente de siguranță.

  1.1 Definiția standard a interfeței cu 3 porturi

     • Port P: Orificiul principal de admisie a aerului pentru alimentarea cu aer comprimat

     • Un Port: Port de ieșire de lucru, conectat direct la cilindri cu acțiune simplă

     • Portul R: Port de evacuare pentru reducerea presiunii și resetare rapidă

  1.2 Logica de lucru și caracteristici structurale

     • Comandă pneumatică unică (3A110/210/310/410): Semnal aer pentru mers înapoi, resetare automată cu arc după întreruperea semnalului, design de resetare sigură.

     • Comandă pneumatică dublă (3A120/220/320/420): Control alternativ al semnalului de aer dublu, menține poziția curentă după întreruperea aerului cu funcție de blocare a memoriei.

     • Structura de bază: Structură tip bobină de înaltă precizie, antrenare pneumatică externă, corp durabil din aliaj de aluminiu, funcționare standard fără lubrifiant (ungere specială disponibilă pentru condiții de lucru extreme).

2. Reguli standard de codificare a modelelor și modele comune

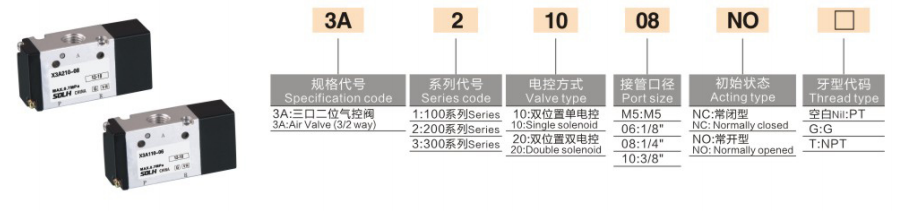

  1. Logica de codare: 3A [Dimensiune serie] [Tip control] - [Dimensiune port]

  2. Specificații comune ale modelului și scenarii de aplicare

3. Parametrii tehnici de bază

4. Avantajele produsului de bază

     • Design pur pneumatic rezistent la explozie: Fără componente electrice în interior, complet adaptabil la medii explozive cu praf, umed și inflamabil. Asigură resetarea automată și siguranța echipamentului atunci când sursa de aer sau alimentarea se defectează, cu o fiabilitate operațională ultra-înaltă.

     • Adaptabilitate mod de control dublu: Comandă pneumatică unică pentru resetarea și menținerea presiunii în siguranță; control pneumatic dublu pentru memoria poziției de întrerupere a aerului și blocare pe termen lung, acoperind toată logica convențională de control al cilindrului cu acțiune simplă.

     • Performanță de etanșare de înaltă eficiență: Structură de bobină de precizie cu proces special de tratare a suprafeței, cu presiune scăzută de pornire, etanșeitate excelentă la aer, comutare stabilă și durată lungă de viață.

     • Instalare flexibilă și care economisește spațiu: Acceptă instalarea arbitrară cu mai multe unghiuri. Poate fi utilizat independent sau integrat cu baze de colector pentru a forma grupuri de supape modulare, economisind eficient spațiul de instalare a echipamentelor.

5. Scenarii tipice de aplicare

     • Control cilindru cu acțiune simplă: Realizează acțiuni telescopice precum cric, strângere și răsturnare, cu cilindrul care se extinde prin admisia de aer și se retrage prin resetarea arcului.

     • Sistem de blocare de siguranță a echipamentelor: Resetează și eliberează automat presiunea atunci când sursa de aer se defectează sau echipamentul se oprește, evitând blocarea mecanică și asigurând siguranța producției.

     • Stații de lucru pentru menținerea presiunii pe termen lung: Modul de control pneumatic dublu menține poziția fixă ​​a cilindrului fără alimentare continuă cu aer, potrivit pentru procesele de strângere și poziționare de lungă durată.

Rezumatul unei propoziții

     Seria SOLH 3A este o supapă de control pneumatic extern standard cu 3/2 căi cu moduri de control a aerului simplu/dublu, etanșare de precizie a bobinei și corp din aliaj de aluminiu. Este componenta de bază preferată pentru inversarea în siguranță și controlul menținerii presiunii a cilindrilor pneumatici cu acțiune simplă.
