Supapă de tragere manuală cu 3/2 căi seria 3L | Supapă pneumatică manuală cu retur cu arc

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și structura de bază

     Seria SOLH 3L este un standard AirTACSupapă de reglare direcțională manuală push-pull cu 3/2 căi cu design normal închis (NC). Comută direct circuitele pneumatice prin acțiunea de împingere și tragere a mânerului axial. Fiind o componentă pneumatică pur manuală, fără surse de antrenare electrice sau pneumatice, este aplicată în mod special pentru controlul cilindrului cu acțiune simplă, circuitul de aer pornit-oprit, funcționarea jog și sistemele de blocare de siguranță a echipamentelor, utilizate pe scară largă în depanare, oprire de urgență și scenarii de lucru rezistente la explozie.

  1.1 Definiția standard a interfeței cu 3 porturi

     • Port P: Orificiul principal de admisie a aerului comprimat

     • Un Port: Port de ieșire de lucru, conectat la cilindri cu acțiune simplă

     • Portul R: Orificiu de evacuare, suport pentru instalarea toba de eșapament pentru reducerea zgomotului

     • Modul Drive: Funcționare manuală axială drept push-pull

     • Caracteristica structurală: Structură tip bobină de precizie, corp din aliaj de aluminiu de înaltă rezistență, mecanism de resetare automată cu arc încorporat

2. Principiul de lucru pe 3/2 direcții

     • Stare normală de resetare: Arcul intern strânge bobina, admisia P închisă, orificiul de lucru A comunică cu orificiul de evacuare R pentru eliberarea presiunii.

     • Stare de tragere de lucru: Trageți manual de mânerul axial pentru a inversa miezul supapei, orificiul P comunică cu orificiul A pentru alimentarea cu aer, orificiul de evacuare R este închis pentru acționarea cilindrului.

     • Eliberați Resetare: Slăbiți mânerul, supapa se resetează automat prin forța arcului, oprește admisia de aer și evacuează presiunea reziduală.

     • Logica de bază: Structură standard NC normal închisă cu funcție de resetare manuală, prevenind eficient funcționarea greșită și asigurând siguranța echipamentului.

3. Reguli standard de codificare a modelelor și modele comune

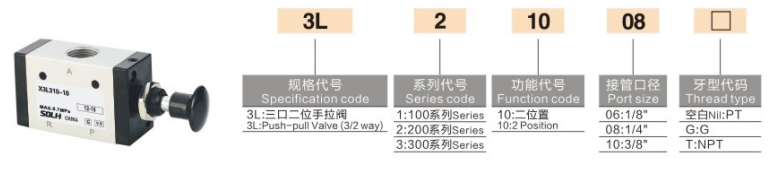

 1. Logica de codare: 3L [Cod dimensiune] 10 - [Dimensiune port] [Tip filet]

 2. Modele comune principale

     • 3L110-06: G1/8 orificiu, supapă de tragere manuală de dimensiune mini pentru sisteme micro pneumatice

     • 3L210-08: Port G1/4, modelul cel mai universal, perfect asortat cu cilindrii standard cu efect simplu

     • 3L310-10: Port G3/8, design cu debit mare pentru echipamente cu cilindru de mare tracțiune

     • 3L410-15: G1/2 orificiu mare, potrivit pentru circuite pneumatice cu debit mare de mare capacitate

4. Parametrii tehnici universali de bază

5. Avantajele produsului de bază

     • Design pur manual de siguranță împotriva exploziilor: Fără componente electrice și surse de control al aerului, risc zero de scântei. Potrivit pentru oprirea de urgență, depanarea echipamentelor și medii cu praf rezistente la explozie, cu siguranță operațională ultra-înaltă.

     • Funcționare axială push-pull care economisește forța de muncă: Acțiune mâner liniar drept cu feedback clar și inversare clară, senzație stabilă a mâinii și nu ușor de blocat.

     • Resetare automată cu arc și siguranță NC: Starea implicită normal închisă, resetează automat și întrerupe alimentarea cu aer după eliberarea mânerului, evitând efectiv acțiunea continuă cauzată de o funcționare greșită.

     • Structură compactă și durabilă: Corp din aliaj de aluminiu integrat cu design de bobină cu frecare redusă, etanșare fiabilă, rezistență la uzură și durată lungă de viață.

     • Potrivire profesională a cilindrilor cu acțiune simplă: logica circuitului de aer dedicat 3/2 cai, perfect adaptata la cilindrii cu actiune simpla cu revenire cu arc, cum ar fi mecanismele de prindere si ejectie.

     • Compatibilitate ridicată și interschimbabilitate: Dimensiunea constantă a instalației cu supape de control pneumatice seria 3A, care acceptă înlocuirea directă și comutarea modurilor de control manual/pneumatic.

6. Scenarii tipice de aplicare

     • Control manual al cilindrilor cu acțiune simplă pentru sistemele de mișcare de strângere, ejectare și revenire cu arc

     • Comandă pornire-oprire a circuitului pneumatic, depanare în avans a echipamentelor și întrerupător de siguranță pentru întreținere

     • Comandă pneumatică manuală pentru zone antiexplozive, medii industriale fără putere și praf

     • Sisteme logice pneumatice combinate cu supape pneumatice 3A pentru control manual/pneumatic compozit

Rezumatul unei propoziții

     Seria SOLH 3L este o supapă clasică de tip push-pull cu 3/2 căi NC, normal închisă, cu resetare automată cu arc. Este o componentă standard de comandă manuală compactă, sigură și durabilă, special concepută pentru sistemele pneumatice cu cilindru cu acțiune simplă.
