Electrovalvă pneumatică cu 3/2 căi seria 3V | Supapă de control NC/NO acționată direct și pilot

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și interfață structurală

     Seria SOLH 3V este un standardElectrovalvă direcțională cu 3/2 căi controlată electric disponibil încu acţiune directă şiacţionat cu pilot structurilor. Proiectat special pentru controlul cilindrului cu acțiune simplă, comutarea circuitelor pneumatice și reglarea sistemului de vid, oferă două configurații de bază: normal închis (NC) și normal deschis (NO). Cu un corp durabil din aliaj de aluminiu, structură compactă, răspuns rapid și pornire opțională la presiune zero, servește ca supapă de control universală standard pentru sistemele de automatizare pneumatice miniaturale.

  1.1 Definiție standard portului cu 3/2 căi

     • Port P: Priza principală de aer

     • Un Port: Port de lucru, conectat la cilindri pneumatici cu efect simplu sau duze de vid

     • Portul R: Orificiul de evacuare a aerului, instalați toba de eșapament pentru reducerea zgomotului

  1.2 Clasificarea acționării și structurale

     • Modul Drive: Opțional cu acțiune electromagnetică directă / pilot

     • Tip de serie: cu acţiune directă (3V1/3V2); Acționat cu pilot (3V100/3V200/3V300)

     • Materialul corpului: Aliaj de aluminiu de înaltă rezistență, ușor și durabil

2. Principiul de funcționare al supapei cu 3/2 căi

     Seria 3V adoptă un design de control cu ​​o singură bobină, împărțit în tipuri NC și NO cu o logică de lucru complet independentă, utilizat pe scară largă pentru controlul cilindrului de resetare automată și a circuitului de vid.

  2.1 Normal închis (NC) – tipul cel mai comun

  Modele aplicabile: 3V110, 3V210, 3V310

     • Stare de resetare la oprire: Resetarea arcului etanșează orificiul de admisie P; Portul A comunică cu portul R pentru evacuare, fără presiune de ieșire.

     • Stare de lucru la pornire: Forța electromagnetică trage miezul supapei pentru a comuta; Priza P se conectează cu un port de lucru pentru alimentarea cu aer; Orificiul de evacuare R este complet închis.

  2.2 Tip Normal deschis (NU).

  Modele aplicabile: 3V120, 3V220, 3V320

     • Stare de resetare la oprire: Priza P comunică cu portul de lucru A pentru alimentare continuă cu aer; Orificiul de evacuare R este închis.

     • Stare de lucru la pornire: Orificiul de admisie P este sigilat; Un port de lucru comunică cu portul R pentru reducerea presiunii și evacuare.

3. Clasificarea seriei și parametrii de specificație

  3.1 Seria cu acțiune directă (3V1 / 3V2) – Pornire la presiune zero

  Avantajul de bază: Suportă pornire la presiune zero de 0MPa, viteză de răspuns ultra-rapidă (＜0,05 s), performanță stabilă pentru condiții de lucru cu presiune joasă și vid.

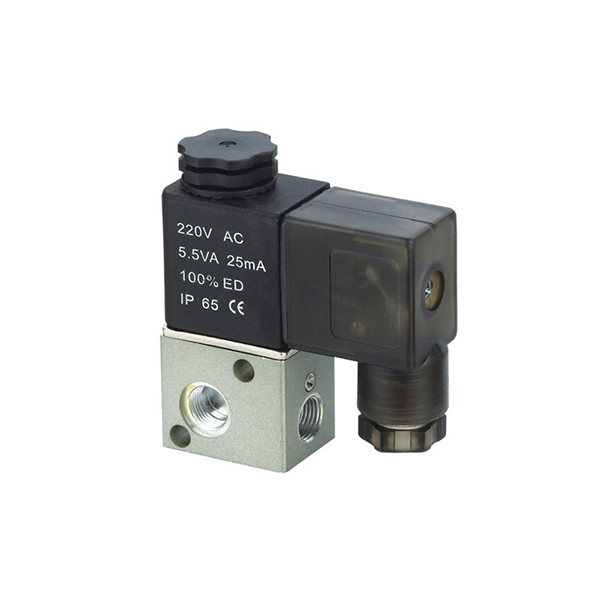

  • Seria 3V1 Micro

￮ Dimensiune port: M5, G1/8 (06)

￮ Zona de curgere: 10,2 mm² (CV=0,6)

￮ Model tipic: 3V1-06, 3V1-M5

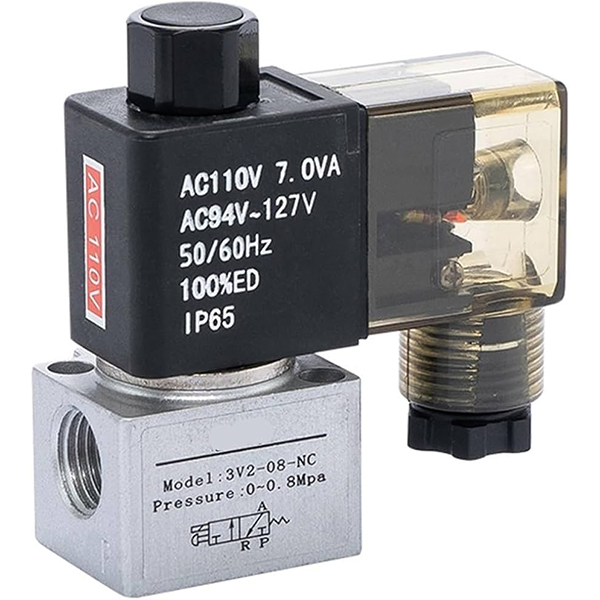

  • Seria 3V2 Mini

￮ Dimensiunea portului: G1/8 (06), G1/4 (08)

￮ Aria de curgere: 17,0 mm² (CV=1,0)

  3.2 Seria pilotată (3V100 / 3V200 / 3V300) – Debit mare

  Avantajul de bază: Capacitate mare de curgere și consum redus de energie; necesită o presiune minimă de pornire pentru comutare stabilă, potrivită pentru circuitele pneumatice cu presiune standard.

  • Seria 3V100: Dimensiunea portului M5, G1/8 (06)

  • Seria universală 3V200

￮ Dimensiune port: G1/4 (08)

￮ Aria de curgere: 17,0 mm² (CV=1,0)

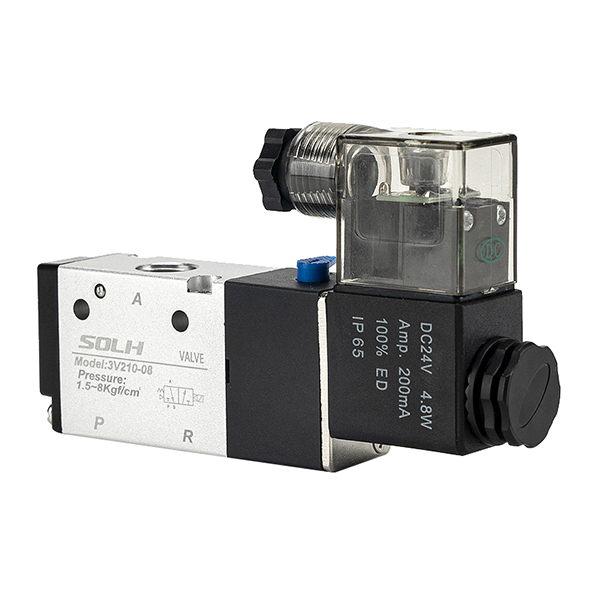

￮ Model tipic: 3V210-08

  • Seria 3V300 cu debit mare

￮ Dimensiunea portului: G3/8 (10)

￮ Aria de curgere: 28,0 mm² (CV=1,65)

4. Completează regulile de codificare a modelului și exemplele de comandă

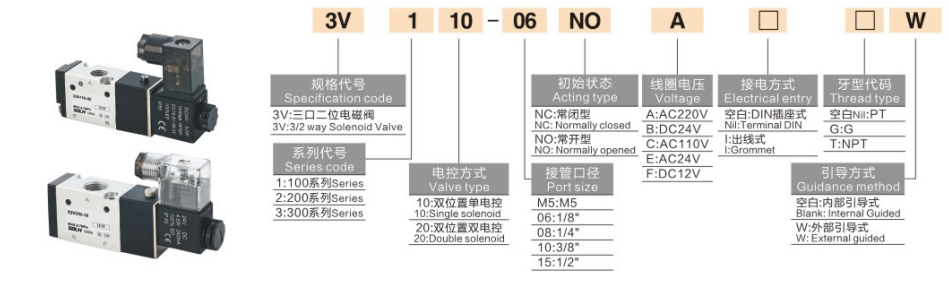

  1. Logica de codare: 3V [Cod de serie] [Cod de funcție] - [Dimensiune portului] [Cod de tensiune] [Cod de cablare]

 2. Exemple de comenzi standard

     • 3V210-08-B: 3/2 cai, tip NC, port G1/4, DC24V, conexiune priza DIN

     • 3V1-06-A: 3/2 cai, tip NC, port G1/8, AC220V

5. Parametrii tehnici de bază

6. Avantajele produsului de bază

     • Design dedicat 3/2 Way: Se potrivește perfect cu cilindrii cu efect simplu cu retur cu arc, exclusiv pentru execuția pneumatică de prindere, cric și resetare.

     • Moduri de lucru duale: Opțional Tipurile Normal închis (resetare la oprire) și Normal deschis (funcționare la oprire) pentru a se adapta la diverse logici de proces.

     • Opțiuni Dual Drive: Tipul cu acțiune directă acceptă pornirea la presiune zero pentru scenarii de vid/presiune joasă; tipul acţionat cu pilot realizează un debit mare şi o funcţionare stabilă cu putere redusă.

     • Compact și durabil: Mini structură integrată, performanță excelentă de etanșare, durată lungă de viață și design fără lubrifiere.

     • Configurație electrică flexibilă: Specificațiile de tensiune multiple (AC220V/110V/24V, DC24V/12V) și modurile de cablare duală îndeplinesc cerințele globale de potrivire.

     • Compatibilitate ridicată: Aceeași dimensiune de instalare ca supapele de control pneumatic 3A și supapele de tragere manuală 3L, care acceptă înlocuirea directă și modernizarea.

7. Scenarii tipice de aplicare

     • Control automat al cilindrilor cu acțiune simplă (prindere, cric, mecanism de resetare cu arc)

     • Comutarea generatorului de vid și a sistemului duzei de aspirație în vid (tipul cu acțiune directă acceptă controlul presiunii negative)

     • Comandă pornire-oprire a circuitelor pneumatice, blocare de siguranță a echipamentului, funcționare jog a actuatorului mic

     • Înlocuire directă pentru supapele 3A controlate cu aer și supapele 3L acţionate manual în sistemele pneumatice standard

Rezumatul unei propoziții

     Seria SOLH 3V este o supapă direcțională electromagnetică standard cu 3/2 căi, cu moduri duale NC/NO și structuri de antrenare duală directă/pilot, aplicată profesional la acționarea cilindrului cu acțiune simplă și la controlul circuitului de vid, servind ca componentă principală de control pentru sistemele de automatizare pneumatice miniaturale.
