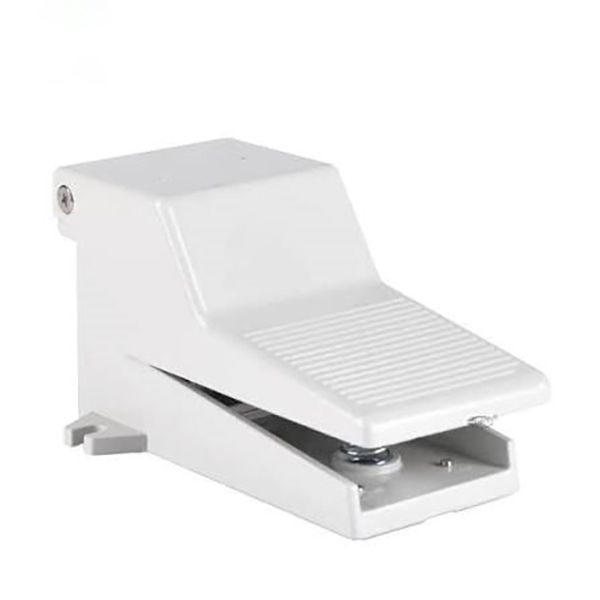

Supapă cu pedală cu 5/2 căi seria 4F | Supapă de picior pneumatică complet din aluminiu cu acțiune directă

Marca: SOLH by Richge Technology | Înlocuire complet compatibilă pentru supapa de picior din seria AirTAC 4F

1. Prezentare generală a produsului

     Seria SOLH 4F este un profesionistSupapă direcțională cu pedală pneumatică cu 5/2 căi complet compatibil și interschimbabil cu întreaga serie AirTAC 4F. Adoptând corp din aliaj de aluminiu turnat sub presiune și pedală de picior anti-alunecare îngroșată, cu structură de resetare cu arc cu acțiune directă, este special conceput pentrucilindru cu dublă acțiune comandă înainte și înapoi. Seria completă acoperă patru tipuri configurabile: auto-resetare standard, autoblocare mecanică L, capac de protecție de siguranță G și integrare LG blocare + protecție. Poate înlocui manual electrovalvele pentru pornire-oprire și comutare direcțională a echipamentelor, aplicate pe scară largă în accesorii de scule, ștanțare, nituire și scenarii de control pneumatic industrial.

  1.1 Core 5/2 Way Air Circuit Logic

     • Definiția portului aerian: P (admisie principală de aer), A/B (ieșiri de lucru duble), R1/R2 (porturi de evacuare independente duble)

     • Stare normală (pedală eliberată): P se conectează la B pentru alimentarea cu aer; A se conectează la R1 pentru evacuare, cilindrul se retrage și se resetează

     • Stare de lucru (pedala apăsată): P se conectează la A pentru alimentarea cu aer; B se conectează la R2 pentru evacuare, cilindrul se extinde și funcționează

     • Tip standard non-L: Resetarea instantanee a rebound-ului cu arc după eliberarea piciorului pentru controlul intermitent al jog-ului

     • L Tip de blocare: Apăsați o dată pentru a bloca poziția și a menține presiunea aerului; apăsați din nou pentru a debloca și a reseta reducerea presiunii

2. Reguli de codificare a modelului și definiție de sufix

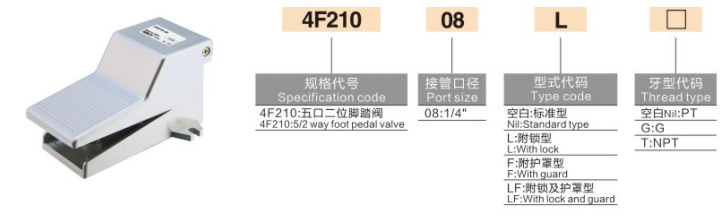

     Logica de codificare: 4F210 - [Dimensiunea portului] + [Sufixul funcției] - [Tipul firului]

  2.1 Model de bază și dimensiunea portului

     • 4F210: Corp de bază universal pentru supapă de picior cu 5/2 căi

     • 06: port filetat G1/8 (PT1/8).

     • 08: specificație universală G1/4 (PT1/4).

 2.2 Ghid de selectare a sufixului funcției de bază

  2.3 Sufixul tipului firului

     • Necompletat: Filet conic PT (standard implicit)

     • G: filet paralel G standard britanic

     • T: Filet conic standard american NPT

  Exemplu de model: 4F210-08 | Supapă de picior cu auto-resetare standard G1/4; 4F210-08LG | Supapă de picior cu autoblocare G1/4 cu capac de protecție de siguranță

3. Parametrii tehnici de bază

4. Distincție de selecție: supapă de picior 4F 5/2 căi vs 3F 3/2 căi

5. Avantajele de bază structurale

     • Design dublu de evacuare independent: Echipat cu două orificii de evacuare separate pentru a asigura evacuare lină în timpul inversării cilindrului, răspuns rapid la acțiune și funcționare stabilă fără întârziere.

     • Pedală rezistentă anti-alunecare: Suprafața texturată a pedalei cu role mărește frecarea în mod eficient, prevenind alunecarea în timpul pasului cu sarcină mare și îmbunătățind stabilitatea operațională.

     • Mecanism de blocare independent stabil: Structura independentă de blocare prin închidere asigură o poziționare fermă și o deblocare ușoară. Notă: Nu este potrivit pentru condiții de lucru cu impact continuu de frecvență ultra-înaltă.

     • Husa de protectie de siguranta optionala: Apărătoarea personalizată din plastic, rezistentă la praf, evită în mod eficient inversarea accidentală cauzată de căderea pieselor de prelucrat sau de atingerea greșită a personalului, îmbunătățind siguranța operațiunii la fața locului.

     • Structură durabilă din aluminiu complet: Corpul integral din aliaj de aluminiu turnat sub presiune are duritate ridicată, rezistență la impact și durată lungă de viață pentru medii dure de atelier industrial.

6. Scenarii tipice de aplicare

     • Comandă manuală a cilindrului cu dublă acțiune: Sursă de aer → supapă de picior 4F → cilindru cu dublă acțiune. Tipul de auto-resetare realizează extinderea la apăsare și retragerea la eliberare; tipul de blocare menține presiunea de prindere pentru o poziționare îndelungată.

     • Controlul echipamentelor de prelucrare industrială: Comutare direcțională profesională acționată cu piciorul pentru mașini de ștanțat, mașini de nituit și dispozitive de șlefuit, eliberând mâinile pentru o operație eficientă de prelucrare.

     • Depanarea echipamentelor la fața locului: Înlocuiți temporar supapele solenoide cu supape de picior manuale pentru depanarea circuitelor pneumatice, convenabil pentru funcționarea de probă a echipamentului și calibrarea parametrilor.

Rezumatul unei propoziții

     Seria SOLH 4F este o supapă cu pedală de picior cu acțiune directă, din aluminiu complet, cu 5/2 căi, cu opțiuni de auto-resetare, autoblocare și protecție antifuncționare greșită. Dispunând de evacuare rapidă dublă, debit mare și compatibilitate completă cu AirTAC, este supapa industrială standard de control al piciorului pentru comutarea înainte/înapoi a cilindrului cu dublă acțiune și controlul pneumatic de procesare mecanică.
