Supapă manuală cu pârghie cu 5/2 și 5/3 căi seria 4H | Supapă de control direcțională acționată manual

Marca: SOLH by Richge Technology | Supapă pneumatică cu pârghie manuală cu 5/2 5/3 căi pentru depanare manuală și oprire de siguranță

1. Prezentare generală a produsului și structura de bază

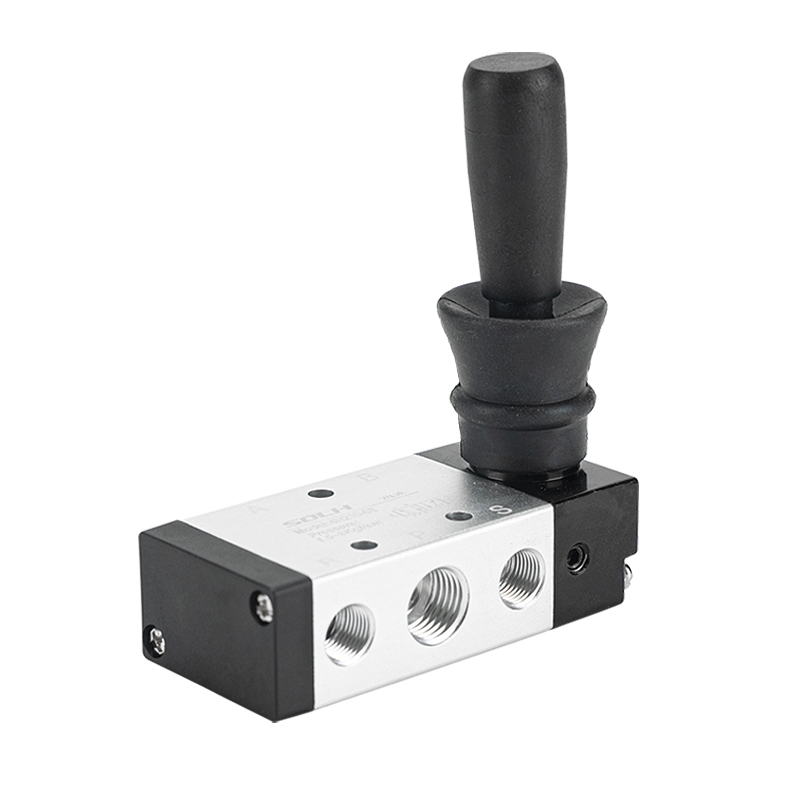

     Seria SOLH 4H este un standard AirTACSupapă de control direcțional cu pârghie manuală cu 5/2 căi și 5/3 căi, cunoscut și sub denumirea de supapă cu bobină acţionată manual. Comută circuitele pneumatice doar prin acţionare manuală a pârghiei, fără semnale de comandă electrice sau pneumatice. Folosit pe scară largă pentru depanarea manuală a echipamentelor, oprirea de siguranță de urgență și controlul cilindrului, are o structură de bobină de precizie și corp durabil din aliaj de aluminiu, cu două moduri de poziționare de resetare a arcului și blocare cu bile de oțel. Complet interschimbabil cu supape solenoide de 4 V și supape pneumatice de 4 A, este o componentă universală de control manual pentru sistemele pneumatice standard.

  1.1 Definiția standard a interfeței cu 5 porturi

     • Port P: Orificiul principal de admisie a aerului comprimat

     • Porturi de lucru A/B: Porturi de ieșire duble pentru conectarea cilindrilor cu dublă acțiune pentru a controla cursele de extensie și retragere

     • Porturi de evacuare R/S: Porturi de evacuare de eliberare a presiunii, compatibile cu instalarea standard de toba de eșapament pentru reducerea zgomotului

     • Modul Drive: Acționare manuală a manetei drepte

     • Caracteristica structurală: tip bobină de înaltă precizie, corp din aliaj de aluminiu de înaltă rezistență, resetare arc / structură de poziționare a bilei de oțel pentru o funcționare stabilă

2. Supapă cu pârghie manuală cu 5/2 căi (două poziții)

  2.1 Tip de resetare manuală cu arc (4H210/310/410)

     • Principiul de lucru: Comutați maneta pentru a inversa circuitul de aer; pârghia se resetează automat prin forța arcului după eliberarea mâinilor.

     • Caracteristici de bază: Resetare instantanee cu eliberare manuală, performanță excelentă anti-operare greșită și siguranță operațională ridicată.

     • Model tipic: 4H210-08 (port G1/4, supapă manuală de resetare cu arc cu 5/2 căi)

  2.2 Tip de blocare manuală (4H210L/310L)

     • Principiul de lucru: Echipat cu structură de autoblocare a pârghiei. Supapa menține poziția inversată după comutare și necesită resetare manuală pentru a reveni.

     • Caracteristici de bază: Poziționare stabilă și menținere a poziției pe termen lung, prevenind eficient atingerea accidentală și operarea greșită, potrivite pentru condiții de lucru de lungă durată.

     • Model tipic: 4H210L-08 (port G1/4, supapă manuală cu blocare 5/2 căi)

3. Supapă cu pârghie manuală cu 5/3 căi (trei poziții)

  Supapele manuale cu 5/3 căi din seria 4H230/330/430 adoptă un design de poziționare cu bile de oțel dublu stabil, cu trei funcții profesionale de poziție mijlocie pentru a îndeplini cerințele avansate de control pneumatic.

     • Centru închis (tip C): Complet închis în poziția de mijloc. Realizează blocarea cilindrului, menținerea presiunii și protecție anti-cădere pentru stațiile suspendate și verticale.Model tipic: 4H230C-08

     • Centru de evacuare (Tip E): Porturile de lucru A/B comunică cu porturile de evacuare din poziția de mijloc. Sistemul eliberează complet presiunea, permițând flotarea liberă a cilindrului, depanarea manuală a echipamentelor și protecția de siguranță.Model tipic: 4H230E-08

     • Centru de presiune (tip P): Priza de aer P comunică cu porturile A/B din poziția mijlocie, transformând cilindrul cu dublă acțiune în ieșire cu acțiune simplă pentru strângere sincronă și controlul echilibrului forței.Model tipic: 4H230P-08

4. Reguli standard de codificare a modelelor și modele comune

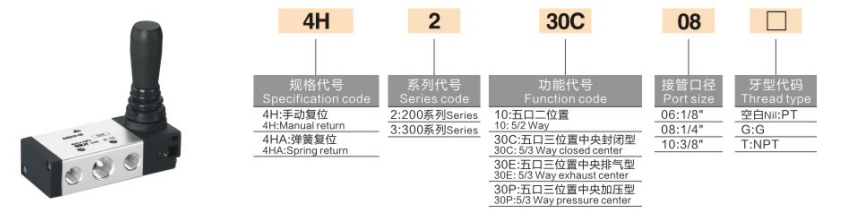

 1. Logica de codare: 4H [Cod dimensiune] [Cod funcție] - [Dimensiune port]

  2. Modele comune principale

     • 4H210-08: Resetare arc 5/2 căi, supapă manuală universală cu porturi G1/4

     • 4H210L-08: Tip de menținere a poziției pe termen lung cu autoblocare în 5/2 căi

     • 4H230C-08: 5/3 căi centru închis, model de menținere și blocare a presiunii cilindrului

     • 4H310-10: resetare arc 5/2 căi, supapă de control manuală debit mare G3/8

5. Parametrii tehnici universali de bază

6. Avantajele produsului de bază

     • Performanță de siguranță manuală pură împotriva exploziilor: Nu sunt necesare componente electrice și surse de alimentare, risc zero de scânteie. Perfect potrivit pentru depanarea echipamentelor, operarea opririi de urgență și controlul manual în medii inflamabile, explozive și cu praf.

     • Moduri de poziționare duble pentru scenarii complete: Tip de resetare cu arc pentru resetare instantanee de siguranță și anti-operare greșită; tip de blocare pentru menținerea unei poziții stabile pe termen lung, acoperind jogging pe timp scurt și condiții de lucru de lungă durată.

     • Funcții de mijloc versatile cu trei poziții: Echipat cu trei moduri de mijloc C/E/P pentru a realiza blocarea cilindrului și menținerea presiunii, reducerea presiunii de siguranță a sistemului și controlul echilibrului de prindere sincron.

     • Instalare flexibilă și universală: Suportă montarea pe panou și montarea pe bază cu instalare fixă ​​cu mai multe unghiuri. Complet universal și interschimbabil cu supape de control electric de 4V și supape de control pneumatice 4A la dimensiunile de instalare.

     • Funcționare stabilă și durabilă: Potrivirea de precizie a bobinei și structura de poziționare a bilelor de oțel asigură o senzație clară a mâinii, inversare clară, frecare scăzută și durată lungă de viață.

7. Scenarii tipice de aplicare

     • Depanarea manuală, funcționarea în avans și controlul siguranței întreținerii cilindrilor cu dublă acțiune

     • Circuite pneumatice de blocare a ușilor de siguranță și oprire de urgență, control manual pentru zone antiexplozive

     • Comandă manuală a inversării pentru echipamente fără putere și linii de producție automate

     • Înlocuirea și depanarea la fața locului a supapelor electromagnetice de 4V și supapelor pneumatice de 4A pentru comutarea flexibilă a modurilor de control electric/pneumatic/manual

Rezumatul unei propoziții

     Seria SOLH 4H este o supapă universală cu pârghie manuală cu 5/2 și 5/3 căi cu poziționare dublă de resetare/blocare și trei funcții de mijloc C/E/P. Dispunând de funcționare manuală pură de siguranță și interschimbabilitate completă 4V/4A, este supapa standard acționată manual pentru depanarea manuală a sistemului pneumatic și controlul opririi de urgență de siguranță.
