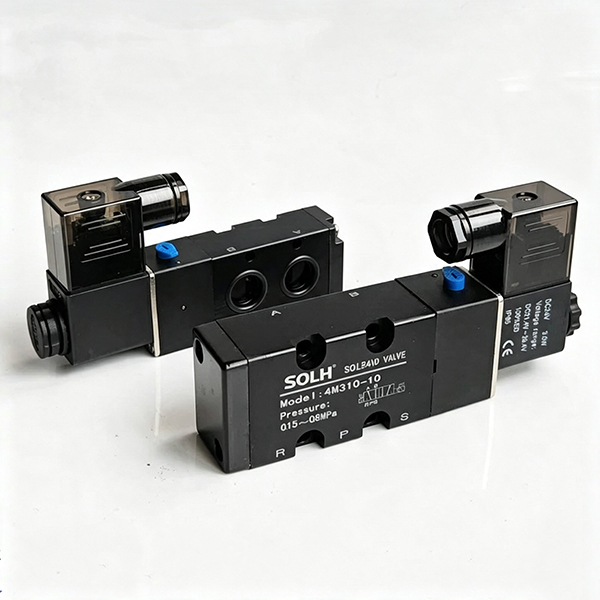

Seria 4M NAMUR Electrovalvă standard cu 5/2 căi | Supapă de tip placă montată pe actuator

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului

     Seria SOLH 4M este un profesionistElectrovalvă NAMUR standard cu placă 5/2 căi special conceput pentru controlul automat al actuatorului pneumatic. Respectă cu strictețe standardele internaționale de montare laterală NAMUR cu găuri standard de montare pe fundul supapei. Supapa poate fi laminată direct și instalată pe partea laterală a supapelor pneumatice cu bilă și a actuatoarelor de supapă fluture fără țevi de aer adaptoare intermediare. Folosit exclusiv pentru circuitele de control automat al supapelor, se potrivește pe deplin cu standardele din seria Airtac 4M și este diferit din punct de vedere structural de electrovalvele convenționale de tip tub de 4V.

  1.1 Specificațiile de bază ale produsului

     • Modul de funcționare: 5/2 căi (5 porturi 2 poziții)

     • Structura de antrenare: Tip bobină pilot intern, funcționare fără lubrifiere

     • Standard de montaj: montare laterală standard NAMUR (bază integrată cu circuite de aer P/A/B/R1/R2)

     • Modele mainstream: 4M210-08, 4M210-06, 4M110-06

2. Completează regulile de codificare a modelelor și lista completă a seriilor

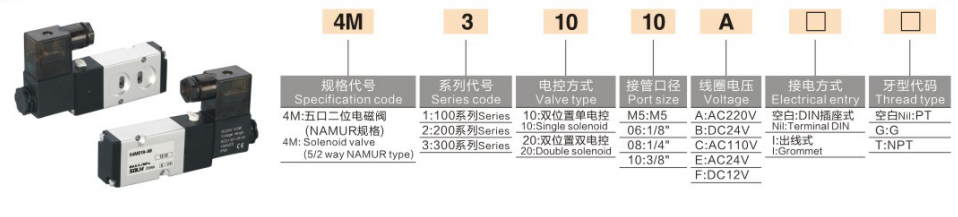

 1. Logica de codare: 4M [Cod dimensiune] [Cod control] [Cod funcție] - [Fire port]

  2. Exemplu de model

     4M210-08: dimensiune 200, control electric unic cu resetare arc, port filet exterior PT1/4

 3. Lista completă de specificații pentru modele principale

3. Parametrii tehnici de bază

4. Avantajele miezului de montare NAMUR și punctele cheie de selecție

     • Portul aerian de bază NAMUR integrat: Partea inferioară a supapei este încorporată cu orificii de aer A/B. După montarea cu actuatorul, acesta se acoperează automat cu cele două orificii de admisie a aerului ale actuatorului. Nu sunt necesare conducte de aer extern pentru porturile A/B; numai orificiile de admisie a aerului P și porturile de evacuare R1/R2 au nevoie de conexiune la sursa de aer externă, simplificând structura conductelor și reducând punctele de scurgere.

     • Tija de împingere de testare manuală încorporată: Echipat cu un buton de depanare manuală pe partea supapei, care susține testul manual de deschidere și închidere a supapei după oprire, convenabil pentru instalare la fața locului, depanare și întreținere a echipamentului.

     • Caracteristicile modului de control dublu: Modelele de control electric dublu 4M×20 adoptă o structură de memorie cu autoblocare pentru a menține poziția curentă a supapei; Modelele cu control electric unic de 4M×10 se resetează automat prin forța arcului după oprire, îndeplinind cerințele de resetare de siguranță și, respectiv, de menținere a poziționării.

     • Montaj compatibil pe colector: Partajează aceleași specificații de bază ca și seria 4V (bază colector 4M100M/200M/300M). Acceptă alimentarea centralizată cu aer pentru mai multe supape prin instalarea unui distribuitor și poate fi, de asemenea, montat direct pe un singur actuator pentru funcționare independentă.

5. Supapă NAMUR 4M vs Supapă tub convențională 4V | Ghid de selecție anti-erori

6. Aplicații tipice de potrivire

     • Sistem de control automat al supapei: 4M210-08 asortat cu actuator pneumatic DA/SR + supapă cu bilă/fluture, utilizat pe scară largă în echipamente petrochimice, de tratare a apei și de comutare a fluidelor de conducte.

     • Sistem integrat cu insulă de supape: Adoptați baza colectorului multi-link 4M200M pentru a realiza alimentarea centralizată cu aer și instalarea integrată a mai multor supape solenoide din seria 4M pentru grupuri de conducte automate.

     • Potrivirea conductelor de conducte: Conectați porturile cu filet extern cu fitinguri drepte cu filet tată KQ2 cu conectare rapidă pentru a se andoca rapid la conducta principală a sursei de aer pentru o conexiune stabilă și fără scurgeri.

Rezumatul unei propoziții

     Seria SOLH 4M este o supapă electromagnetică cu 5/2 căi tip placă standard NAMUR dedicată pentru actuatoare pneumatice, cu montare directă fără tub, funcționare fără lubrifiere și protecție IP65, fiind componenta optimă de control de susținere pentru comutarea automată a supapelor pneumatice cu bilă și fluture.
