Electrovalvă seria 5V | Supapă de control pneumatică cu 5/2 și 5/3 căi de înaltă frecvență de putere redusă

Marca: SOLH by Richge Technology | Înlocuire complet compatibilă pentru supapa electromagnetică de vârf din seria AirTAC 5V

1. Prezentare generală a produsului

     Seria SOLH 5V este o supapă electromagnetică direcțională pneumatică cu 5 porturi de înaltă calitate, complet interschimbabilă cu seria originală AirTAC 5V. Acoperă5/2 direcții în două poziții şi5/3 căi cu trei poziții tipuri funcționale. Adoptând o structură avansată de alunecare a bobinei, cu design de bobină cu economie de energie, are o durată de viață foarte lungă, comutare stabilă de înaltă frecvență și o rată scăzută de eșec. Cu structură internă de evacuare pilot și grad de protecție IP65, este prietenos pentru curățarea mediilor de lucru, cum ar fi electronice, alimente și tratamente medicale. Folosită profesional pentru controlul alternativ al cilindrilor cu dublă acțiune, este supapa de control miez preferată pentru sistemele pneumatice automate de înaltă calitate.

  1.1 Definirea portului și funcției de bază

     • Configurație cu 5 porturi: P (admisie principală de aer), A/B (ieșiri de lucru duble), R/S (porturi de evacuare independente duble)

     • 5/2 direcții în două poziții: Funcție de inversare într-o singură direcție, completează prelungirea cilindrului și controlul ciclului de retragere

     • 5/3 căi cu trei poziții: Echipat cu poziție neutră de mijloc, susținerea opririi cilindrului, menținerea presiunii și funcțiile de resetare completă a evacuarii

     • Aplicația de bază: Specializată pentru controlul funcționării alternative cu cursă completă a tuturor cilindrilor pneumatici cu dublă acțiune

2. Clasificarea produselor de bază și logica funcțională

  2.1 Electrovalvă în două puncte cu 5/2 căi

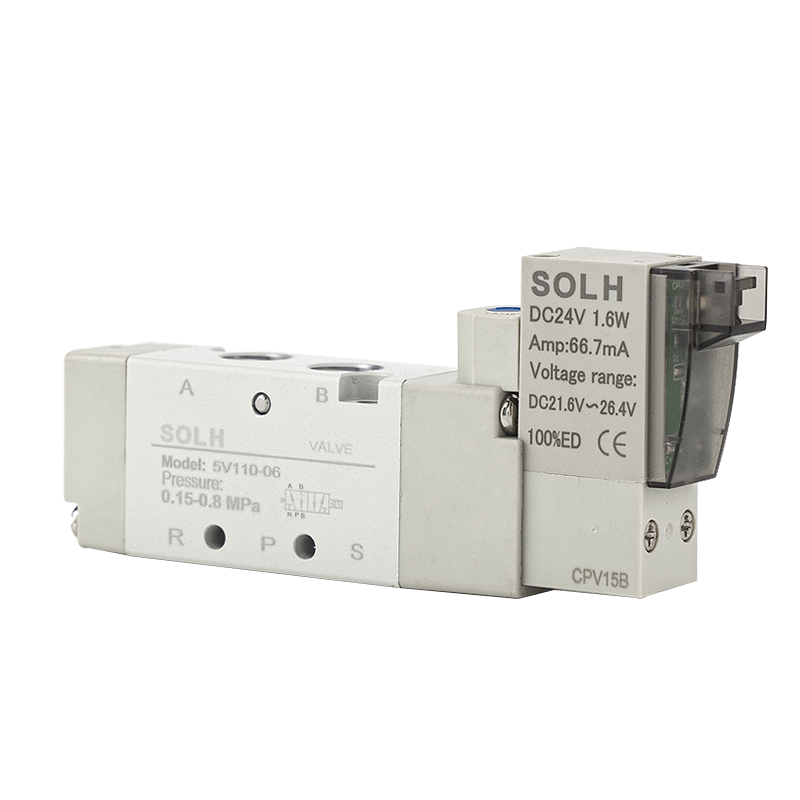

     • Control electric unic (5V110/210/310): Electrificat pentru comutare direcțională, resetare automată a arcului de oprire, potrivit pentru controlul convențional al jog-ului alternativ

     • Comandă electrică dublă (5V120/220/320): Electrificat pentru acțiunea completă de inversare, memorie de stare de oprire și auto-ținere, potrivit pentru condiții de lucru de blocare a poziției de lungă durată

  2.2 Supapă electromagnetică în trei puncte cu 5/3 căi (comandă electrică dublă)

     Trei funcții neutre centrale opționale pentru a îndeplini diverse cerințe de proces la fața locului:

     • 30C (închis central): Poziția centrală Portul P închis, porturile A/B comunică cu porturile de evacuare R/S, realizând oprirea cilindrului și menținerea presiunii în orice poziție de cursă

     • 30E (Eșapament central): Portul P în poziția centrală închis, porturile duble A/B complet evacuate, cilindrul se resetează rapid fără presiune reziduală

     • 30P (Menținerea presiunii centrale): Poziția centrală portul P comunică cu porturile A/B, porturile de evacuare R/S închise, menținând stabil presiunea conductei sistemului

3. Modele principale, calibru și parametri de flux

4. Parametrii tehnici de bază

5. Interpretare rapidă a codării modelului

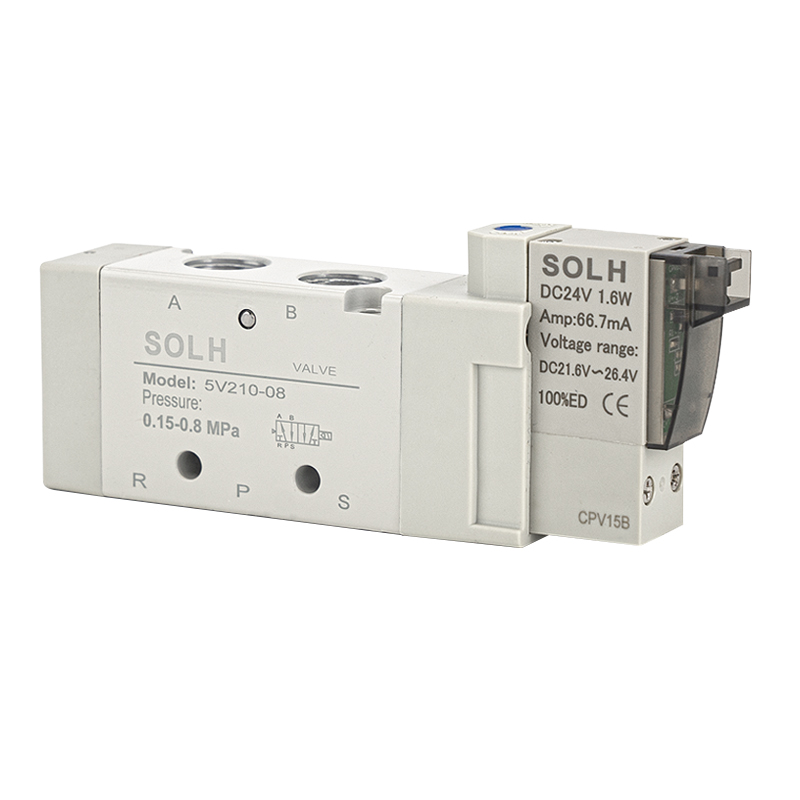

     Luând 5V210-08 DC24V ca exemplu standard

     • 5V: Cod de serie pentru electrovalva pneumatică cu 5 ori 2/3 poziții

     • 2: specificația seriei 200, corespunzătoare calibrului mainstream G1/8 și G1/4

     • 10: Control electric unic tip 2 pozitii;20 = tip control electric dublu;30C/E/P = tip funcțional central cu 3 poziții

     • 08: Interfata calibru G1/4;06 = G1/8;M5 = filet micro M5

     • DC24V: Tensiune nominală;B reprezintă DC24V,A reprezintă AC220V, mai multe opțiuni de tensiune disponibile

6. Avantajele produsului de bază

     • Putere redusă și durată de viață ultra-lungă: bobina de economisire a energiei de 0,9 W de putere redusă reduce consumul de energie de funcționare pe termen lung. Adoptând o structură de etanșare a bobinei de înaltă precizie, cu rezistență scăzută la frecare, acceptă peste 30 de milioane de cicluri de comutare stabile și minimizează frecvența de întreținere ulterioară.

     • Răspuns ultra-rapid de înaltă frecvență: Designul optimizat al trecerii aerului intern realizează un timp de răspuns la comutare în 0,05 secunde, adaptându-se perfect la cerințele de acțiune ciclică de înaltă frecvență ale liniilor de producție automate.

     • Adaptabilitate la mediu curat: Structura de evacuare pilot internă centralizată încorporată evită poluarea externă cu petrol și gaz, îndeplinind pe deplin standardele de producție fără praf și curate ale industriilor electronice, alimentare și medicale.

     • Integrare puternică și depanare convenabilă: Sprijină instalarea integrată a grupului de supape pentru a economisi spațiu în echipament. Echipat cu buton manual pe corpul supapei, facilitând depanarea cu o singură supapă și funcționarea de probă a echipamentului.

     • Performanță stabilă și rezistentă la intemperii: Gamă largă de adaptare la temperatură și grad IP65 rezistent la praf și la apă, funcționare stabilă în medii industriale complexe interioare și exterioare.

7. Scenarii tipice de aplicare

     • Control alternativ al cilindrului cu dublă acțiune: Folosit pe scară largă pentru manipularea automată, împingerea materialului, fixarea dispozitivului de fixare, poziționarea rotativă și alte acțiuni pneumatice alternative.

     • Linii de producție automatizate de înalt standard: Se aplică liniilor de sudură auto, sigilarea și tăierea ambalajelor, montarea electronică a suprafeței, umplerea alimentelor și alte echipamente de automatizare de precizie.

     • Condiții de lucru curate și de înaltă frecvență: Tip de supapă preferat pentru scenarii industriale care necesită inversare frecventă, poluare zero și funcționare continuă stabilă pe termen lung.

8. Distincție de selecție: electrovalvă din seria 5V față de seria 4V

Rezumatul unei propoziții

     Seria SOLH 5V este o supapă solenoidală pneumatică de ultimă generație cu 5/2 și 5/3 căi, cu consum redus de energie, durată de viață foarte lungă și performanță rapidă de comutare de înaltă frecvență. Dispunând de evacuare internă curată și design IP65 rezistent la apă și praf, este supapa de control optimă a miezului pentru cilindri cu dublă acțiune și sisteme pneumatice automate curate la standarde înalte, pe deplin compatibilă cu seria originală AirTAC 5V.
