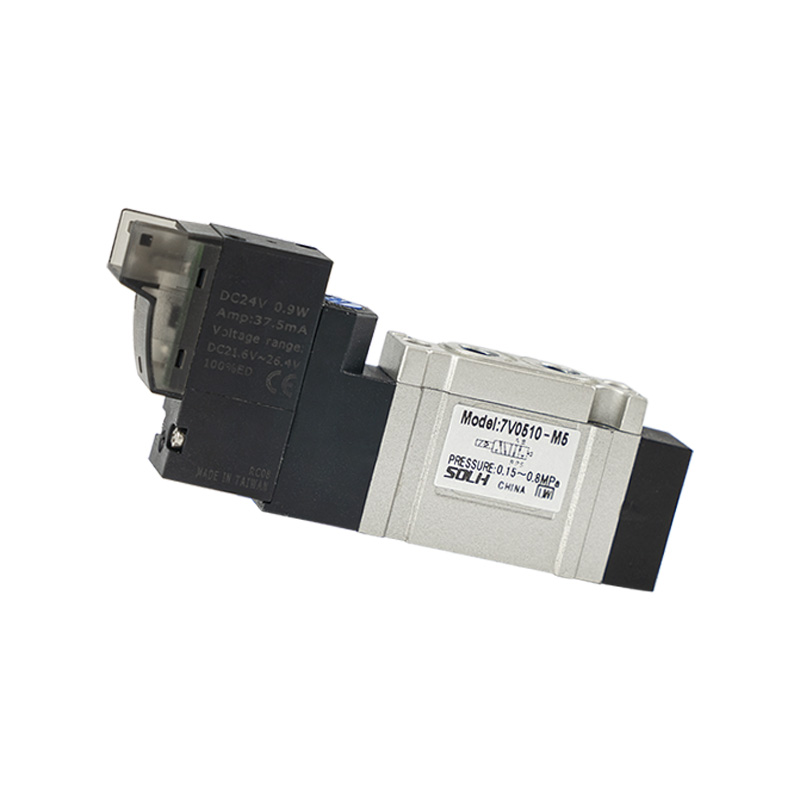

Seria 7V Electrovalvă 5/2 și 5/3 comandată cu pilot compact

Marca:SOLH de la Richge Technology

Poziționarea produsului

     Seria SOLH 7V este o supapă electromagnetică direcțională compactă acționată cu pilot care acoperă funcții cu 5/2 și 5/3 căi, special concepută pentru circuitele pneumatice standard generale. Adoptând o structură internă centralizată de evacuare cu canal de curgere optimizat, oferă o capacitate mare de debit remarcabilă, un răspuns rapid la comutare și un consum redus de energie. Poate fi folosit independent sau asamblat în bănci de supape colectoare pentru controlul centralizat al mai multor cilindri.

Structura de bază și clasificarea funcțională

 1. Definiția funcției portului și poziției:

   Electrovalvă 1.1  5/2 căi: 1 intrare P, 2 orificii de lucru A/B, 2 orificii de evacuare R/S

     -- 10 sufixe: retur cu arc cu o singură bobină

     -- 20 de sufixe: tip de blocare cu dublă bobină cu solenoid

   Electrovalvă cu bobină dublă 1.2 5/3 căi (3 funcții centrale)

     -- 30C Centru închis: Toate porturile sunt complet etanșate în poziția mijlocie pentru a bloca presiunea cilindrului pentru prinderea de prindere

     -- Evacuare centrală 30E: A și B conectate la evacuarea R/S pentru a elibera presiunea reziduală în siguranță

     -- Alimentare cu presiune centrală 30P: P conectat atât la A cât și la B, ambele părți ale cilindrului mențin presiunea aerului

  2. Drive & Structural Feature

     -- Tipul de antrenare: design pilotat, presiune scăzută de pornire, răspuns ultra-rapid și debit mare

     -- Evacuare centralizată internă: aer pilot evacuat uniform prin porturile principale de evacuare R/S, conducte curate și ordonate, fără evacuare pilot împrăștiată

Dimensiunea seriei și tabelul parametrilor debitului

Specificații tehnice generale universale

     -- Interval de presiune de operare: 0,15 ~ 0,8 MPa

     -- Presiune de testare: 1,2 MPa

    -- Temperatura de funcționare: -20℃ ~ +70℃ (fără înghețare în alimentarea cu aer)

     -- Timp de răspuns la comutare: ≤50 ms

     -- Frecventa maxima de operare: 5 Hz

     -- Consum de energie bobină: DC = 0,7 W; AC = 1,1 VA

     -- Opțiuni de tensiune standard

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Grad de protecție: IP40 rezistent la praf

     -- Materialul corpului supapei: aliaj de aluminiu turnat sub presiune

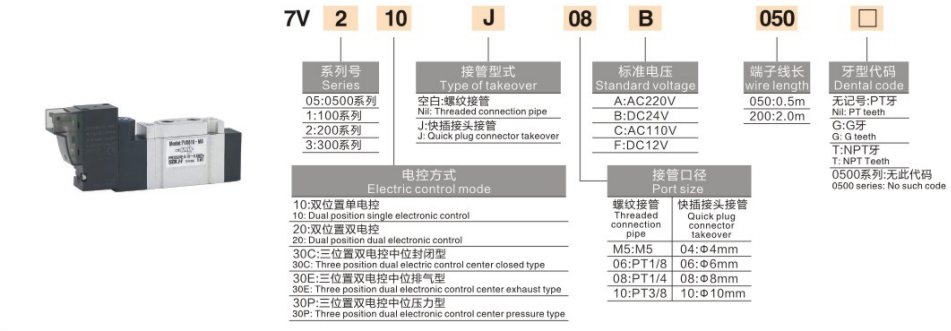

Completează regula de denumire a modelului

  1. Exemplu de model: 7V210J08B050

     -- 7V: Cod de serie pentru electrovalva compactă 5/2 și 5/3 acționată cu pilot

     -- 2: Cod dimensiune (2 = seria 7V200, port 1/4")

     -- 10 / 20 / 30C/30E/30P: Funcție de circuit

        10=5/2 bobina simple; 20=5/2 bobina dubla; Seria 30 = 5/3 cu trei poziții

     -- J: Formular de conectare la port; J = fixare rapidă prin împingere, gol = orificiu filetat standard

     -- 08: Cod dimensiune port (08 = 1/4")

     -- B: Codul tensiunii bobinei (B=DC24V, A=AC220V)

     -- 050: Cod lungime cablu (050 = cablu de 0,5 metri)

Modele de referință standard comune

  1. 5/2 Seria cu două poziții

     -- Retur cu arc elicoidal unic: 7V110-06 (1/8", DC24V)

     -- Blocare dublă bobină: 7V220-08 (1/4", AC220V)

  2. 5/3 Seria cu trei poziții

     -- Menținerea presiunii în centru închis: 7V130C-06

     -- Eliberare centrală a presiunii de evacuare: 7V230E-08

     -- Port dublu central presurizat: 7V330P-10

Avantajele de bază ale produsului

  1. Performanță îmbunătățită la debit ridicat

     -- Design interior optimizat al curelei, capacitatea de curgere a crescut cu aproximativ 30% în comparație cu electrovalvele tradiționale din seria 4V, realizând extinderea și retragerea cilindrului mai rapidă.

  2. Instalare flexibilă în mai multe direcții și opțiuni cu două porturi

     -- Suporta montaj orizontal si vertical; două moduri de conectare: port filet standard sau fiting rapid cu împingere pentru asamblarea rapidă a tubulaturii.

  3. Design modular integrat în colector

     -- Compatibil cu baza de supapă cu distribuție cu mai multe stații, mai multe supape stivuite împreună pentru a economisi spațiu de instalare a dulapului și pentru a simplifica structura principală a conductelor de aer.

  4. Bobina de putere ultra-scăzută

     - Designul bobinei cu putere redusă reduce generarea de căldură, potrivit pentru condiții de lucru sub tensiune continuă pe termen lung, cu un consum mai mic de energie.

  5. Durată de viață ultra-lungă

     -- Bobină internă de precizie și structură de etanșare, performanță stabilă până la milioane de cicluri de comutare cu întreținere minimă.

Rezumatul unei propoziții

     Electrovalva compactă SOLH 7V acoperată cu pilot acoperă 5/2 bobină simplă/dublă și 5/3 variante cu trei funcții centrale cu dimensiuni complete ale portului M5~3/8", cu un debit cu 30% mai mare decât seria convențională de 4V, consum redus de energie și design stivuibil în colector ca supapă de control direcțională universală pentru toate circuitele pneumatice automate standard.
