Cilindru unghiular seria ACK | Rotație 90°/180° și clemă în jos Cilindru 2 în 1

Marca: SOLH by Richge Technology

Prezentare generală a produsului și caracteristici structurale de bază

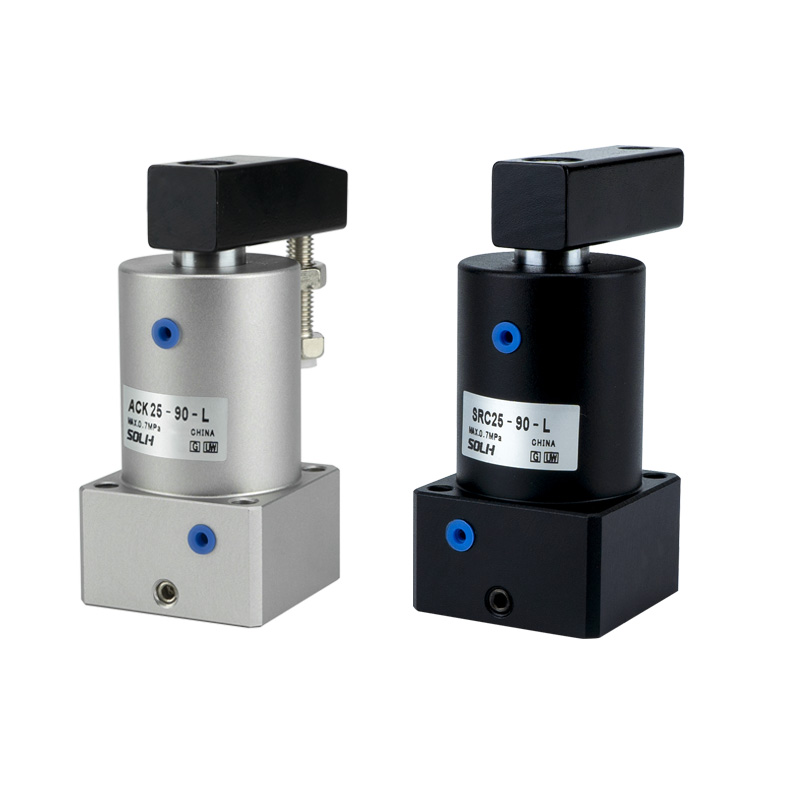

     Seria SOLH ACK este un cilindru unghiular 2 în 1 de înaltă performanță, care integrează o rotație de 90°/180° și o mișcare liniară de strângere în jos. Acoperind dimensiuni ale alezajului de la φ25mm la φ63mm, adoptă o structură profesională cu trei caneluri de ghidare pentru o precizie ridicată și o rezistență puternică la sarcină excentrică. Plăcile de presiune opționale cu o singură față/dublu față și direcțiile de rotație stânga/dreapta se adaptează complet la diverse dispoziții ale dispozitivelor de fixare. Având o rigiditate ridicată, o durată lungă de viață și o capacitate de strângere la sarcină mare, cilindrul ACK este utilizat pe scară largă pentru stațiile de strângere a piesei de prelucrat cu spațiu limitat în procesele de scule automate, poziționarea sudării și fixarea ștanțare.

1. Rotație compusă și acțiune de prindere

• Secvență de lucru standard: Retragere → 90°/180° rotire stânga/dreapta → extinderea pentru prindere în jos

• Resetați secvența: Retrageți pentru a elibera clema → rotație inversă → extindeți și resetați

• Poziționare de înaltă precizie: Unghi de rotație standard de 90° cu o precizie ridicată de ±1,5°; Tip de rotație de 180° opțional, asigurând poziționarea repetabilă și fiabilă a piesei de prelucrat.

2. Rigiditate ridicată și durată de viață extinsă

• Structură cu trei ghidaje-caneluri: Designul optimizat de ghidare în trei direcții oferă o stabilitate remarcabilă a mișcării, o precizie ridicată de ghidare și o puternică capacitate anti-deflexie, rezistând eficient la sarcina excentrică în timpul strângerii.

• Configurație material de înaltă rezistență: Tija pistonului adoptă oțel aliat special cu proces de tratament termic pentru o rezistență excelentă la uzură și durabilitate. Corpul cilindrului este supus unui tratament de anodizare dur pentru a spori rezistența la coroziune și rigiditatea structurală.

• Sigilii premium importate: Adoptă materiale de etanșare importate cu o adaptabilitate excelentă la condiții complexe de lucru, reducând eficient scurgerea de aer și extinzând foarte mult durata de viață generală a cilindrului.

3. Instalare flexibilă și configurație diversificată

• Tipuri opționale de plăci de presiune: Placă de presiune ACK pe o singură față pentru piese înguste; Placă de presiune cu două fețe ACKD pentru piese largi, acoperind diverse cerințe de strângere a piesei de prelucrat.

• Direcția de rotație reglabilă: L (rotire în sens invers acelor de ceasornic la stânga) și R (rotire în sensul acelor de ceasornic la dreapta) opționale pentru a se potrivi cu diferite dispoziții ale stației de la fața locului.

• Design de montare universal: Echipat cu 4 orificii traversante inferioare pentru fixare directa, compatibile cu montarea cu flansa. Canelurile standard rezervate pentru comutator permit instalarea convenabilă a comutatoarelor magnetice pentru detectarea poziției.

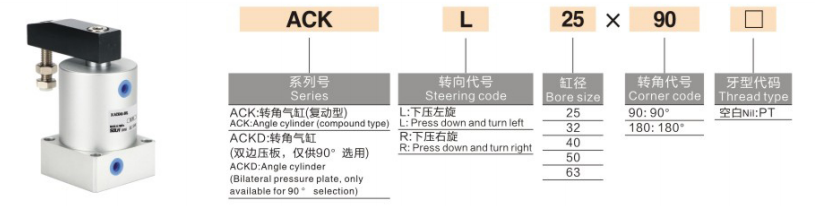

Completează regulile de denumire a modelului și exemple de comandă

1. Exemple tipice de modele: ACKL25-90, ACKDR40-90

2. Exemple de comenzi standard

• Rotire la stânga pe o singură față 90°: ACKL25-90 (orizaj φ25, rotație la stânga, unghi standard de 90°)

• Rotire dublu la dreapta la 90°: ACKDR32-90 (orizaj φ32, placă cu două fețe, rotație la dreapta, unghi de 90°)

• Tip mare de rezistență: ACKL63-90 (orizaj maxim φ63, rotație la stânga, unghi de 90° pentru strângerea sarcinilor grele)

Parametri tehnici generali (20℃, 0,5MPa Stare standard)

1. Specificații de bază

• Mod de operare: Mișcare compusă cu dublă acțiune (rotație + strângere în jos)

• Interval de presiune de lucru: 0,15~1,0MPa; Presiune de proba: 1,5 MPa

• Temperatura ambiantă: -20℃~80℃

• Viteza de operare a pistonului: 50~200mm/s

• Unghi de rotație: 90° (standard); 180° (opțional)

• Cursa de prindere standard: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Forța teoretică de strângere (unitate: N @0,5MPa)

3. Greutatea produsului (unitate: kg @90° tip standard)

Scenarii tipice de aplicare

• Mașini-unelte și dispozitive de sudură: Ideal pentru poziționarea piesei de prelucrat prindere, fixare prin sudură și stație de ștanțare anti-deplasare. Acțiunea integrată de rotație și strângere 2 în 1 simplifică structura mecanică și economisește spațiu de instalare.

• Prelucrarea componentelor electronice și de precizie: Potrivit pentru strângerea paleților, fixarea jigurilor și poziționarea pieselor de microprecizie. Dispune de precizie ridicată de poziționare și generare scăzută de praf, îndeplinind cerințe stricte de precizie și curățenie.

• Mecanism de transfer automat: Aplicat pe scară largă pentru limitarea mesei rotative, poziționarea mecanismului de răsturnare și stațiile de strângere cu cursă scurtă, oferind performanțe stabile, netede și repetabile ale mișcării compuse.

• Condiții de lucru pentru reparații grele: Cu o forță de strângere puternică și o capacitate excelentă de încărcare anti-excentrică, se adaptează perfect la strângerea piesei grele, fixarea matriței și scenariile de poziționare cu precizie de încărcare mare.

Ghid de selecție rapidă în 3 pași

1. Selectarea dimensiunii alezajului: Selectați dimensiunea alezajului în funcție de sarcina reală de prindere. Asigurați forța de strângere teoretică ≥ sarcină reală × 1,5 factor de siguranță; acordați prioritate orificiului φ40 sau mai mare pentru condiții de lucru grele.

2. Selectarea cursei: Cursa standard de strângere variază de la 12 mm la 30 mm. Rezervați o marjă de cursă de 3~5 mm în funcție de înălțimea piesei de prelucrat pentru a evita interferența mecanică în timpul funcționării.

3. Selectarea configurației

￮ Tip placa de presiune: Alegeți placa ACK cu o singură față pentru piese înguste; selectați placa cu două fețe ACKD pentru piese largi de prelucrat.

￮ Direcția de rotație: Selectați Rotația L stânga sau Rotația R dreapta în funcție de aspectul actual al stației și condițiile de interferență mecanică.

Rezumatul unei propoziții

     Cilindrul unghiular din seria SOLH ACK adoptă o structură de înaltă precizie cu trei caneluri de ghidare, care susține rotația de 90°/180° și integrarea de prindere în jos. Cu plăci opționale de presiune cu o singură față/dublu față, rotație flexibilă stânga/dreapta și performanță excelentă anti-deformare la sarcină grea, este o soluție de prindere cu rigiditate ridicată și durată lungă de viață pentru diferite stații de fixare automate cu spațiu limitat.
