Seriile CRB1 / CRB2 servomotoare rotative de tip palete

Seriile CRB1 / CRB2 Seriile de acționare cu palete rotative (SOLH interschimbabile)

Marca: SOLH by Richge Technology

Poziționarea produsului și diferența de bază a seriei

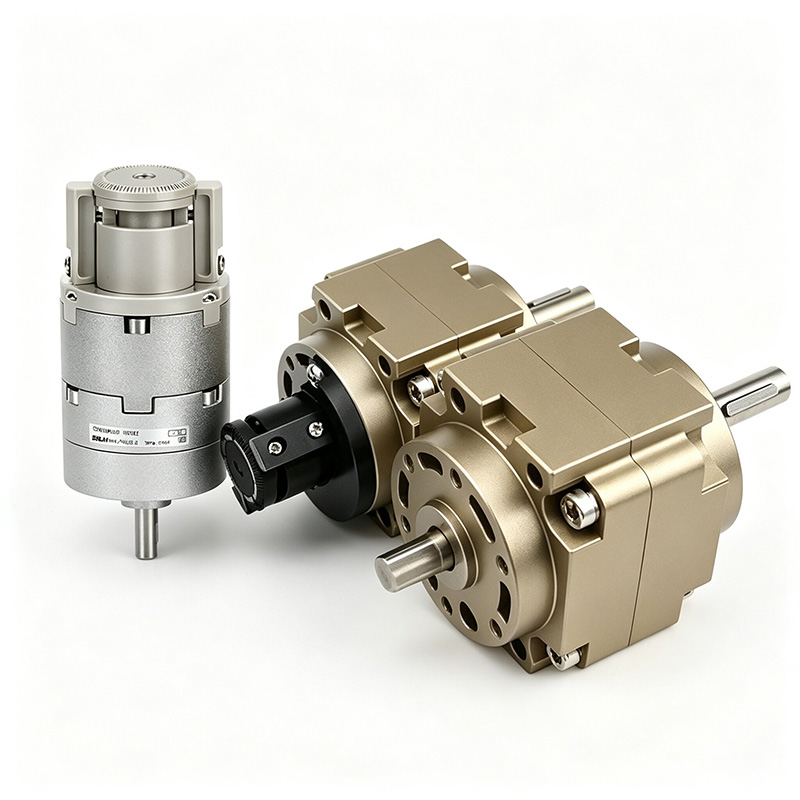

     SOLH CRB1 și CRB2 sunt cilindri rotativi cu palete, acționați de palete simple/duble. Fără spațiu liber pentru angrenarea angrenajului, acestea au corp ultra-compact, inerție de rotație scăzută și răspuns ultra-rapid.

     -- CRB2 (serie mică): alezaj 10~40mm pentru încărcătură ușoară și spațiu îngust, design compact și ușor

     -- CRB1 (Seria Mare): Alezaj 50~100mm pentru sarcină grea și cuplu mare, suport complet al rulmentului cu rezistență superioară la impact

     Unghiul maxim de balansare a unei palete de până la 270°/280°, paleta dublă max 90°/100°. Folosit pe scară largă pentru stațiile de automatizare rotative rapide, de indexare și de poziționare.

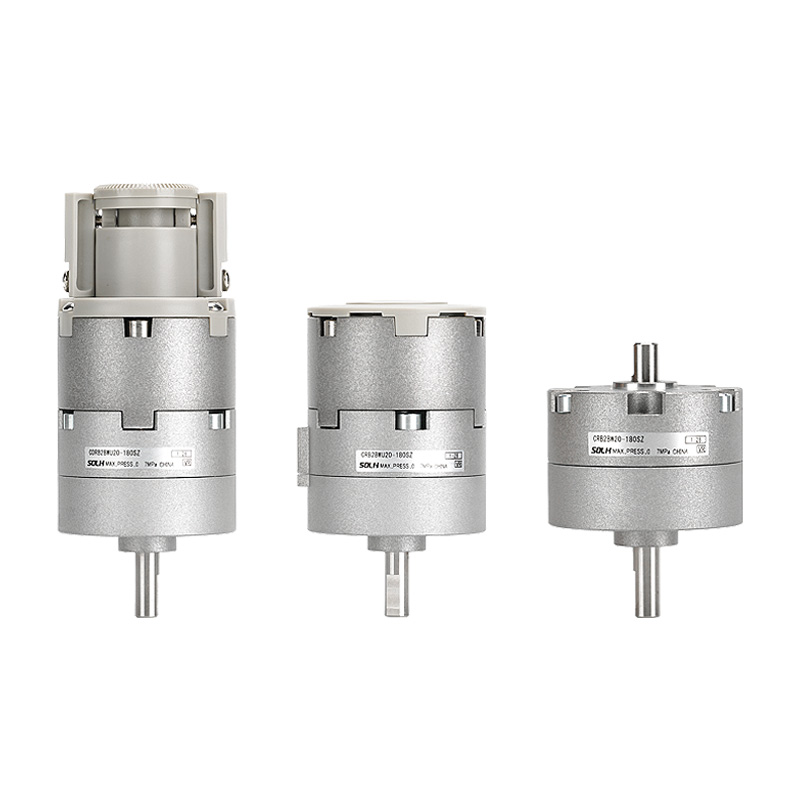

  1. Seria standard mică CRB2

     -- Dimensiuni ale alezajului: 10, 15, 20, 30, 40 mm

     -- Opțiuni palete: paleta S single / D paletă dublă

     -- Unghi de balansare: o singură paletă 90°/180°/270°; Paleta dubla 90°/100°

     -- Principalele merite: Ultra compact, ușor, presiune de pornire scăzută, porțiune duală laterală/axială, reglator de unghi opțional și comutator magnetic

     -- Aplicații: rotație de mare viteză cu sarcină ușoară, echipamente pentru spațiu restrâns, electronică 3C, ambalare, automatizare în miniatură

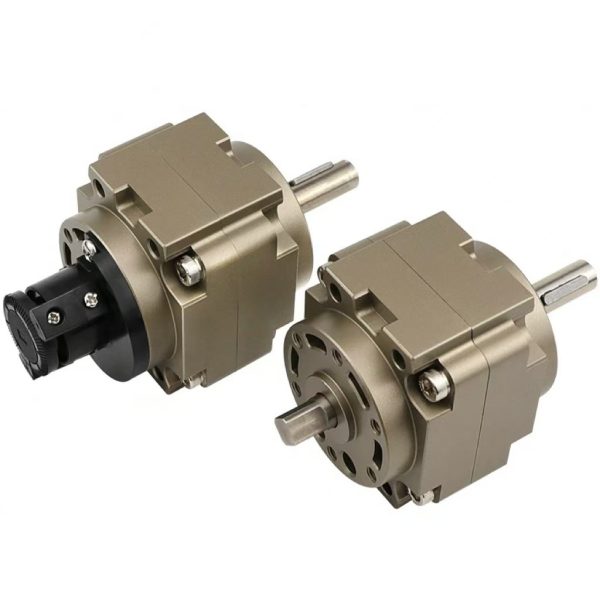

  2. Seria mare de sarcini grele CRB1

     -- Dimensiuni ale alezajului: 50, 63, 80, 100 mm

     -- Opțiuni palete: paleta S single / D paletă dublă

     -- Unghi de balansare: o singură paletă 90°/180°/270°/280°; Paleta dubla 90°/100°

     -- Principalele merite: cuplu de ieșire ridicat, purtător de sarcină mare, suport complet al rulmentului, rezistență la șocuri, durată de viață lungă

     -- Aplicații: răsturnare grea a piesei de prelucrat, indexare la scară mare, dispozitive rotative grele, linii de asamblare pentru industria grea

Specificații tehnice de bază universale

  1. Parametrii standard generali

  2. Cuplu de ieșire teoretic @ 0,5 MPa (indice de selecție a miezului)

   2.1 Tabel de cuplu CRB2

   2.2 Tabel de cuplu CRB1

 3 Referință de sarcină radială și axială admisă

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Structura internă și principiul de funcționare al paletelor

  1. Componente principale: corp cilindr, paletă rotativă simplă/dublă, arbore de ieșire, ansamblu de etanșare, tampon de cauciuc de capăt, șuruburi de reglare a unghiului

  2. Logica de lucru: aerul comprimat intră într-o cameră pentru a împinge paleta să se rotească în jurul arborelui central, în timp ce camera opusă se evacuează.

     -- Paleta dublă: cuplu dublat, unghi de balansare limitat ≤100°

     -- O singură paletă: gamă mai largă de rotație până la 270°

  3. Avantaje unice de bază

     -- Fără structură de angrenaj și cremalieră, zero joc, rotație lină și silentioasă fără vibrații de impact

     -- Contur ultra compact, inerție rotativă scăzută, răspuns ultra-rapid (rotație de 90° < 0,1 s)

    -- Arborele tubular opțional, convenabil pentru direcționarea tubulaturii interne și a cablurilor

     -- Șuruburi duble de reglare fină pentru limita de cursă; paletă simplă reglabilă 0~270°, paletă dublă 0~90°

Completează regulile de codificare a modelului

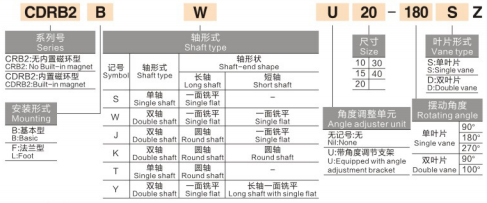

  1. Exemplu de model CRB2: CRB2BW20-180SZ

     -- CRB2 = Seria de actuatoare rotative cu palete mici

     -- B = Montare flanșă de bază; L = Suport pentru picior

     -- W = arbore dublu prelungit; blank = Un singur arbore

     -- 20 = Dimensiunea alezajului (10/15/20/30/40)

     -- 180 = Unghi de balansare (90/180/270)

     -- S = paletă simplă; D = paletă dublă

     -- Z = Echipat cu unitate de reglare a unghiului; gol = standard fără reglator

          Prefix CDRB2 = Inel magnetic încorporat pentru instalarea comutatorului magnetic

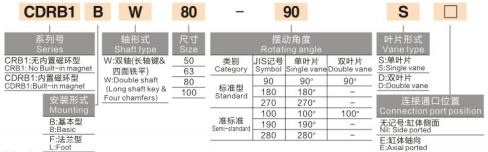

  2. Exemplu de model CRB1: CRB1BW50-90D

     -- CRB1 = Seria rotativă mare cu palete grele

     -- B = Suport de bază; W = arbore dublu

     -- 50 = Dimensiunea alezajului (50/63/80/100)

     -- 90 = Unghi de balansare (90/180/270/280)

     -- D = paletă dublă; S = o singură paletă

        Prefix CDRB1 = Model integrat cu inel magnetic

Ghid de selecție pas cu pas și aplicații industriale

  1. Reguli de prioritate a selecției

     -- Împărțire cuplu și dimensiuni: încărcare ușoară spațiu îngust → CRB2 (10~40); Rotație cu cuplu mare → CRB1 (50~100)

     -- Cerința unghiului de balansare: Rotire peste 90° → Paleta S; Cuplu maxim la 90° → Palete duble D

     -- Compensație precizie și viteză: reacție zero tip paletă, poziționare repetă ± 0,1 °, ideal pentru sarcini ușoare de mare viteză; Sarcina mare a rulmentului de înaltă precizie preferă masa rotativă cu pinion cremalieră MSQ

     -- Opțiuni de funcție: Este necesară limitarea unghiului fin – selectați sufixul Z unitatea de ajustare a unghiului; Este necesar feedbackul de poziție PLC – alegeți modelul integrat magnetic CDRB

  2. Scenarii tipice de aplicare

     -- Linii ușoare: răsturnarea componentelor electronice, rotirea etichetelor, strângerea capacului sticlei, sortarea materialelor în miniatură

     -- Stații pentru sarcini grele: piesa mare de prelucrat 90°/180° rotație, indexare linie de asamblare, dispozitive de prindere rotative grele

     -- Industrii generale: ambalare, imprimare, procesare alimentară stații de poziționare rotative complet automate

Comparație de performanță: actuator rotativ CRB Vane VS MSQ cu cremalieră și pinion

O Propoziție

     Rezumat Servomotoarele rotative de tip palete mici și greu CRB2 CRB2 pentru sarcini mici și CRB1 adoptă antrenare cu palete simple/duble fără joc, cu reglator de unghi opțional și variantă de comutator magnetic CDRB, oferind o rotație rapidă cu inerție redusă de la un cuplu de 0,05 ~ 24 N·m, perfectă pentru răsturnarea de mare viteză, indexarea și indexarea automată a ansamblurilor electronice.
