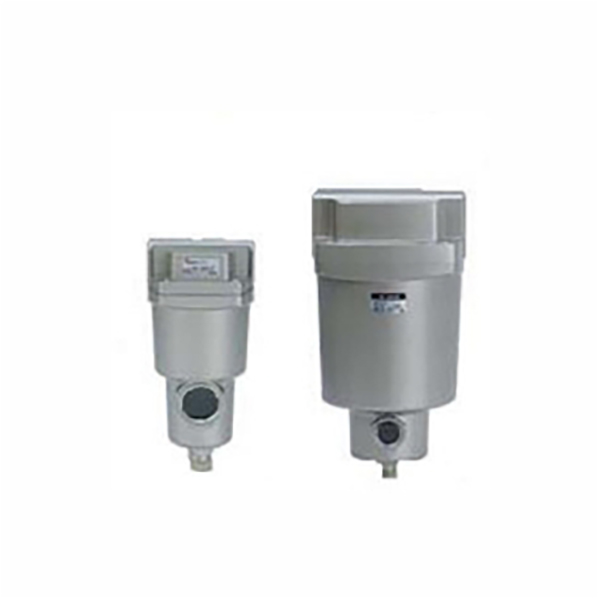

Filtru de purificare a aerului comprimat seria AFF / AM (linie principală)

Marca:SOLH de la Richge Technology

Poziționare în serie și funcții de bază

     AFF și AM formează ansamblul de purificare a sursei de aer combinat de bază. AFF acționează ca filtru grosier primar pentru a îndepărta impuritățile solide și picăturile de apă condensată, în timp ce AM este un separator de precizie pentru ceața de ulei pentru eliminarea micro-aerosolilor de ulei, îmbunătățind curățenia aerului comprimat și protejând complet actuatoarele pneumatice din aval.

  1. Filtru grosier al liniei principale din seria AFF

     - Precizie de filtrare: 1μm, rata de captare a particulelor de 99% (actualizată de la vechiul grad de 3μm)

     -- Funcția de bază: îndepărtați praful mare, resturile de rugină și apa condensată în vrac, eficiență de separare a apei de 99% ca filtrare primară frontală

     -- Standard de curățenie: ISO8573-1:2010 [4:7:4]

  2. Separator de ceață de ulei seria AM (filtru fin)

     -- Precizie de filtrare: 0,1 μm, 99% rata de captare micro ceață de ulei (actualizată de la vechiul grad de 0,3 μm)

     -- Funcția de bază: separare completă a pulverizației de ulei, concentrație de ulei rezidual la ieșire ≤1 mg/m³ (0,8 ppm), pe deplin conformă cu cerințele procesului de lubrifiere fără ulei

     -- Standard de curățenie: ISO8573-1:2010 [2:7:3]

  3. Avantaje generale comune

     -- Cădere de presiune ultra-scăzută ≤5kPa, economie de energie, capacitate de debit crescută cu 20% față de modelele convenționale

     -- Bol ușor de depozitare a lichidelor din oțel inoxidabil, reducerea maximă a greutății cu până la 52%

     -- Memento vizual de întreținere: indicator standard de înfundare încorporat cu inel roșu pentru a evalua momentul înlocuirii filtrului; Capace de capăt ale filtrului cu coduri de culoare pentru identificarea rapidă a modelului

     -- Design modular în cascadă, poate fi conectat în serie cu filtre ultrafine AMD / AMH pentru a satisface cerințele de aer ultra-curat multi-grade

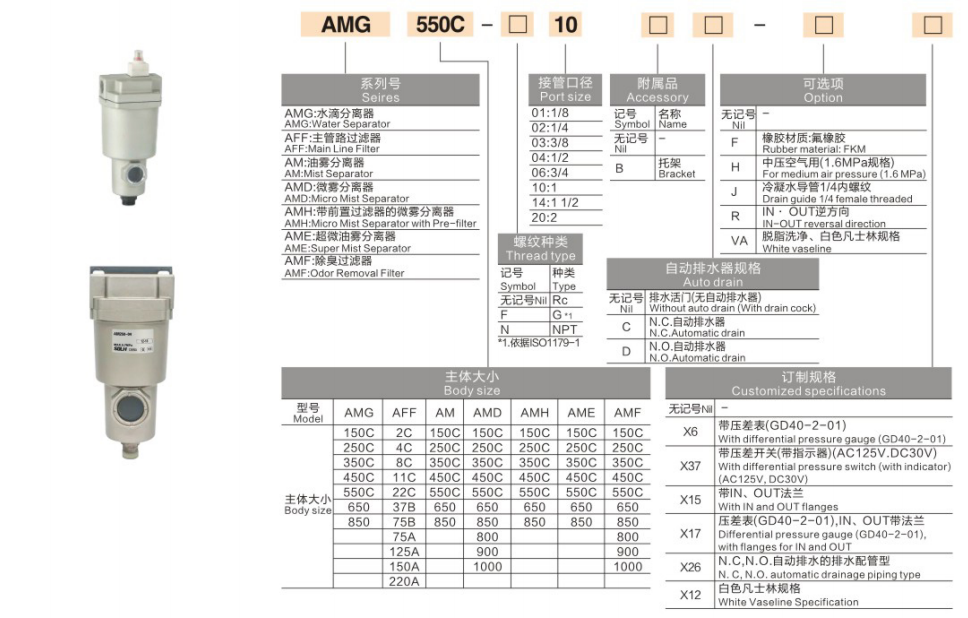

Completează regula de denumire a modelului

 1. Exemple de modele: AFF40-04 ; AM50-10D

  2. Exemple de comenzi standard

     -- Filtru grosier AFF, port de 1/2", scurgere automată: AFF40-04D

     -- Separator de ceață de ulei AM, orificiu de 1 inch, scurgere automată: AM50-10D

     -- Debit mare 7000 L/min, port de 1,5": AM70D-14

Specificații tehnice universale (condiție de testare standard: 0,7 MPa, 20 ℃)

  1. Parametri comuni generali

     -- Mediu aplicabil: aer comprimat (prefiltru ≥40μm necesar în amonte)

     -- Interval de presiune de operare: 0,1~1,0 MPa; presiune rezistenta la spargere 1,5 MPa

     -- Temperatura ambiantă de funcționare: -5 ~ 60℃ (fără formare de gheață în interiorul bolului)

     -- Configurare scurgere: scurgere manuală standard; golire automată opțională prin sufixul -D

  2.Tabel cu parametrii de debit și dimensiuni ale seriei complete

Ghid de selecție pas cu pas

  1. Schema de potrivire a gradului de filtrare

     -- Circuite pneumatice generale obișnuite: AFF (filtru grosier de 1μm) → regulator de presiune → lubrifiator

     -- Echipament de automatizare de precizie fără ulei: AFF → AM (separator de ceață de ulei de 0,1 μm) → echipament terminal

     -- Curățenie ultra-înaltă semiconductor / proces optic: AFF → AM → AMD (filtru ultrafin de 0,01 μm)

  2. Calculul marjei de flux

     -- Selectați modelul cu debitul nominal de 1,2~1,5 ori mai mare decât consumul maxim de aer total al sistemului; debitul supraîncărcat va reduce drastic eficiența filtrării și va crește pierderea de presiune.

  3. Selectarea modului de scurgere

     -- Producție continuă nesupravegheată 24 de ore, randament mare de condens: alegeți versiunea -D cu scurgere automată

     -- Echipament intermitent de joasă frecvență: tip de scurgere manuală standard suficient

  4. Principiul de potrivire a porturilor

     -- Dimensiunea constantă a portului de filtru cu diametrul conductei principale; evitați reducerea/creșterea diametrului pentru a preveni căderea suplimentară a presiunii.

Scenarii tipice de aplicații industriale

     -- Automatizare industrială generală: mașini-unelte CNC, cilindri de aer, supapă solenoidală pentru eliminarea apei și a uleiului

     -- Producție alimentară și farmaceutică: sursă de aer curat fără ulei pentru a evita contaminarea produsului

     -- Ateliere de electronice și vopsire 3C: eliminați ceața de ulei pentru a preveni defectele de acoperire a suprafeței și poluarea componentelor de precizie

     -- Sistem de post-tratare a compresorului de aer: în cascadă cu uscător de aer refrigerat/adsorbție pentru a îmbunătăți puritatea generală a aerului

Comparație de performanță: AFF VS AM

Rezumatul unei propoziții

     Filtrul grosier SOLH AFF de 1 μm și separatorul de ceață de ulei AM 0,1 μm formează unități modulare de purificare a aerului în cascadă cu un domeniu complet de debit de 300~14500 L/min, indicator vizual de înfundare și scurgere automată opțională, în conformitate cu standardul ISO8573-1 pentru tratament pneumatic general, alimentar, medical, electronic și de pulverizare fără ulei.
