Seria AF800 / AF900 Filtru de aer cu debit mare de capacitate mare

Marca:SOLH de la Richge Technology

Prezentare generală a produsului

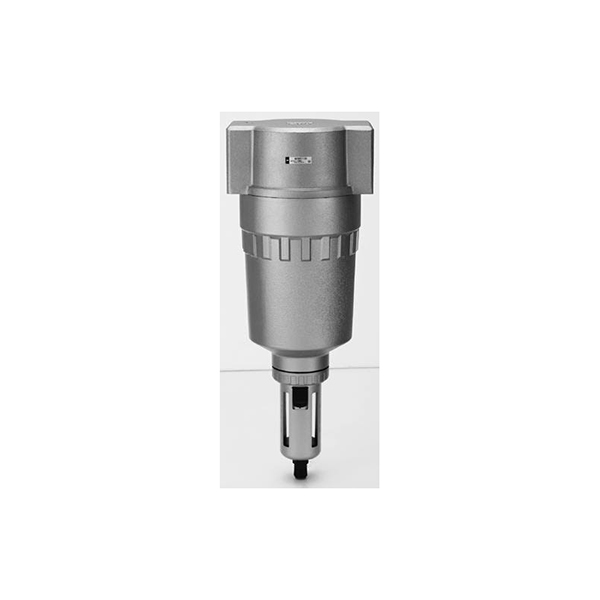

     SOLH AF800 și AF900 sunt filtre de aer industriale de mare capacitate pentru conducta principală, cu dimensiuni și performanțe complet interschimbabile cu AF800/AF900 original SMC. Proiectat pentru sursa principală de aer a compresorului de aer, alimentarea cu aer centralizată a întregii linii de producție și sisteme pneumatice cu debit mare cu insulă cu mai multe supape. Spre deosebire de unitățile mici de deservire a aerului split AF200/300/400, acestea dispun de canal de curgere supradimensionat, debit de tratare ultra-înalt și vas de colectare a apei de capacitate mare.

     Separă prin centrifugare apa condensată, rugina și impuritățile de praf din interiorul aerului comprimat, protejând complet supapele solenoide din aval, cilindrii, ejectoarele de vid și actuatoarele pneumatice mari, reducând foarte mult rata de defecțiune a întregii linii pneumatice.

Două specificații complete:

   1.  AF800: debit mediu mare, port G1¼ / G1½ (1,25 / 1,5 inchi)

   2.  AF900: filtru de conductă principal foarte mare, portul G2 (2 inchi)

     Accesorii opționale: scurgere manuală / scurgere automată cu plutitor, element de filtrare multi-grade, bol transparent din PC / bol metalic antiexploziv. Se potrivește pe scară largă cu grupuri de mașini-unelte, linii de producție de baterii cu litiu, ateliere de vopsire și echipamente chimice complete cu cerere de surse de aer de mare putere.

Completează regula de codificare a modelului

   Format cod de comandă complet: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Cod de serie pentru filtru de aer cu debit mare de capacitate mare

    2. F12 / F16 / F20: Dimensiunea filetului orificiului

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Sufixul mijlociu: Tip de scurgere

     -- Gol: scurgere manuală standard

     -- AD47: Scurgere automată cu flotor normal închis NC (pentru vasul PC, fără scurgeri de aer după oprirea echipamentului)

     -- AD48-6: FĂRĂ scurgere automată cu plutitor normal deschis (pentru bol metalic din nailon, drenaj automat continuu)

   4. Sufixul final: opțiunea materialului cuvei de apă

     -- Gol: bol transparent standard din PC + capac de protecție metalică anti-coliziune

     -- M: Bol metalic rezistent la rugină cu fereastra de observare a nivelului lichidului (pentru medii pline de praf, uleioase, în aer liber)

     -- MG: Vas metalic cu indicator de nivel al lichidului încorporat pentru observarea de la distanță a volumului de apă

   5. Element de filtrare cu precizie personalizabilă:

     -- Standard 5μm; opțional 2μm de înaltă precizie, 10/20/40/70/100μm filtru grosier

Tabel cu specificații tehnice de bază universală

Structura internă și principiul de funcționare al filtrarii

  1. Etapa 1: Structura de ghidare centrifugală pentru separarea apei

     -- Fluxul de aer se rotește cu viteză mare de-a lungul direcției tangentei; forța centrifugă aruncă apă lichidă condensată, picături de ulei și particule mari de rugină pe peretele interior al vasului, care se așează pe fund prin gravitație. Peste 95% poluanții lichizi sunt pre-separați pentru a reduce sarcina elementului de filtrare și pentru a extinde ciclul de înlocuire.

  2. Etapa 2: Element de filtru cu fibre multistrat

     -- Aerul comprimat după deshidratarea centrifugă trece prin cartușul de filtru cu fibre multistrat pentru a intercepta particulele fine de praf solid și aerosoli de ulei. Versiunea de înaltă precizie de 2 μm oferă o sursă de aer ultra-curată pentru supape proporționale de precizie și circuite de vid.

  3. Perete despărțitor pentru stropire cu apă încorporată deasupra bolului

     --  Izolează apa sedimentată în partea de jos pentru a evita antrenarea secundară a apei lichide prin fluxul de aer în conducta de aer curat.

  4. Vas de apa + ansamblu de scurgere detasabil

     Supapă de scurgere integrată în partea inferioară cu două soluții de drenaj:

     -- Scurgere manuală: apăsați butonul de jos pentru a descărca manual apa acumulată

     -- Scurgere automată cu plutitor: plutitorul se ridică când apa atinge pragul pentru a deschide automat drenajul, funcționare nesupravegheată pentru liniile de producție continue

   5. Corp principal din aliaj de aluminiu anodizat dur

     -- Canal mare de curgere direct cu rezistență ultra-scăzută la fluxul de aer, alimentare stabilă cu aer fără cădere evidentă de presiune în condiții maxime

     -- sarcina cu debit mare; tratament de suprafață anti-ulei și anticoroziune.

Accesorii opționale și Ghid de selecție a materialelor

   1. Trei opțiuni de bol cu ​​apă

   1.1 Bol transparent pentru PC standard (implicit din fabrică)

     -- Avantaj: Observare vizuală în timp real a nivelului apei, echipată cu carcasă metalică anti-coliziune pentru a preveni spargerea de către resturile de fier din atelier. Potrivit pentru linii de producție automate obișnuite interioare uscate.

   1.2 Bol de protecție din nailon metalic (sufix M)

     -- Avantaj: rezistență ridicată la impact, rezistență la lichid de tăiere și la intemperii UV, fără risc de fisurare fragilă. Ideal pentru vopsirea uleioasă prăfuită și pentru condiții dure de lucru pentru mașini-unelte la temperaturi înalte.

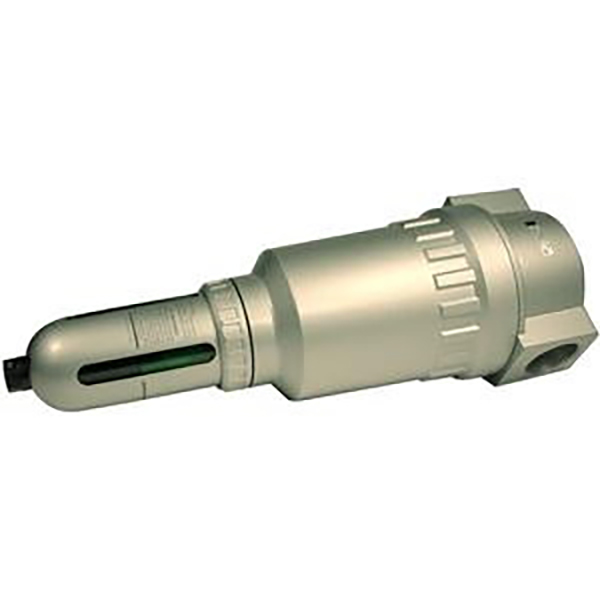

   1.3 Vas metalic cu indicator de nivel al lichidului (sufix MG)

     -- Fereastra de observare externa pe corp metalic, volum de apa lizibil pentru medii inchise protejate impotriva exploziilor, de preferat pentru atelierele chimice si rezistente la explozie.

   2. Tabel de comparație cu două modele de scurgere automată

  3. Ghid de selectare a preciziei elementului de filtrare

     -- Filtru standard de 5 μm: universal pentru majoritatea mașinilor-unelte, cilindri și supape solenoide, cele mai bune performanțe de cost

     -- Filtru de înaltă precizie de 2 μm: ejectoare de vid, regulatoare proporționale de precizie, circuite de aer curat pentru liniile de producție de electronice 3C

     -- Filtru grosier de 10 ~ 100 μm: prefiltru primar la ieșirea compresorului de aer pentru a proteja componentele sursei de aer de precizie din aval

Avantajele competitive ale produsului de bază

   1. Rezistență la curgere ultra-scăzută cu alezaj mare

     -- Corp de supapă direct de 1,25/1,5/2 inci, cu secțiune transversală a debitului mult mai mare decât seria mică AF. Atenuare minimă a presiunii în timpul acțiunii sincrone a insulelor cu mai multe cilindri și cu mai multe supape, forță de ieșire stabilă pentru toate echipamentele.

   2. Camera de stocare a apei de mare capacitate

     -- Vasul cu volum mare de 45 cm³ reduce frecvența frecventă de scurgere, perfect pentru filtrarea centralizată la conducta principală a compresorului de aer.

  3. Acoperire completă pentru condiții dure de lucru

     -- Selecție gratuită de bol transparent din PC/metalic rezistent la explozie, aplicabil la medii interioare, exterioare, vopsite cu praf și rezistente la explozii chimice.

  4. Soluție completă de sursă de aer pentru întreaga linie

     -- Poate fi combinat cu regulatorul de presiune de debit mare AR800/AR900 și lubrifiantul pentru ceață de ulei AL800/AL900 pentru a forma un ansamblu de serviciu aer de capacitate mare AFC cu două unități / AC trei unități, unitate completă de procesare a sursei de aer principală.

  5. Complet interschimbabil cu mărcile importate

     -- Dimensiunea de montare, specificațiile filetului și dimensiunea elementului filtrant consecvente cu mărcile internaționale principale. Înlocuire directă pentru renovarea conductei principale a compresorului de aer fără a modifica conductele sau suporturile.

  6. Întreținere redusă și durată lungă de viață

     -- Pre-separarea centrifugă încetinește viteza de contaminare a elementului filtrant; cartușul filtrant poate fi dezasamblat, curățat și reutilizat pentru a reduce costul de înlocuire a consumabilelor.

Soluții standard complete de potrivire a surselor de aer

  1. Soluția 1: Linie de producție pentru sarcini grele Sursă de aer principală Ansamblu cu 3 unități

     -- Ieșire compresor de aer → Filtru AF900-F20 + Regulator AR900 + Lubrificator AL900 (unitate AC900 din trei piese) → Ramura principală a conductei din nylon PA → Insule de supape 4V, cilindri cu masă rotativă MSQ, console de operare cu picior 4F la fiecare stație

  2. Soluția 2: Ansamblu cu două unități fără ulei pentru baterii cu litiu antiexplozive și ateliere de vopsire

     -- Conducta principală a compresorului de aer → Filtru bol metalic AF800-F16 + regulator AR800 (AFC800 cu două unități, îndepărtați lubrifiant) → Electrovalve antideflagrante 50-VFE/50-VPE + stații de preluare a ejectorului de vid ZU

  3. Soluția 3: Alimentare centralizată cu aer pentru grupuri mici de mașini-unelte

     -- Filtru de debit mare AF800-F12 (G1¼) → Conductă principală PU/PA cu mai multe căi care furnizează mai multe mașini-unelte cu supape de picior 3F, cilindri standard SC și pistoale de suflare C110

Scenarii tipice de aplicații industriale

     -- Grupuri mari de mașini-unelte CNC, sursă principală de aer pentru echipamente de ștanțare grea și nituire

     -- Acoperire baterie cu litiu, linii de producție automate antiexplozive pentru asamblarea celulelor

     -- Ateliere de vopsire a vehiculelor complete, cerneală și praf rezistente la explozie

     -- Linii mari de ambalare, sortare logistică cu mai multe stații de alimentare centralizată cu aer

     -- Control automat al supapei de conductă chimică, petrol și gaze care sprijină echipamente pneumatice complete

     -- Prefiltru primar la admisia gazdă a camerei compresorului de aer pentru a proteja componentele sursei de aer de precizie din aval

Note privind specificațiile de selecție și operare

  1. Regula de selecție a fluxului

     -- Dacă consumul total de aer al cilindrilor și al insulelor de supape pe o singură conductă depășește 6000 L/min, trebuie selectat AF800; peste 12000 L/min alege AF900. Micul AF200/300 nu poate suporta un debit mare, provocând căderi severe de presiune și împingere insuficientă a cilindrului.

  2. Linie roșie pentru selecția bolului

     -- Vopsirea, mediul uleios al fluidului de tăiere, aerul în aer liber și zonele rezistente la explozie nu sunt interzise să utilizeze bol transparent standard pentru PC. Trebuie să treacă la versiunea metalică M/MG pentru a evita pericolele de siguranță cauzate de fisuri și scurgeri de apă după impact.

  3. Regula obligatorie pentru circuitele de vid

     -- Liniile de producție de prindere în vid adoptă doar ansamblul AFC cu două unități (fără lubrifiant). Ungetorul pentru ceață de ulei AL nu poate fi conectat în serie, pentru a preveni duzele de blocare a uleiului de lubrifiere ale ejectoarelor cu vid ZU/ZB.

  4. Direcția de instalare Standard

     -- Săgeată pentru fluxul de aer IN/OUT imprimată pe partea superioară a corpului supapei, instalați strict urmând direcția săgeții de intrare a aerului; vasul de apă trebuie să fie orientat vertical în jos pentru a asigura depunerea normală și colectarea apei condensate.

  5. Cerințe pentru ciclul de întreținere

     -- Bol PC: Verificați zilnic apa acumulată; Modelul de scurgere automată inspectați blocarea flotorului săptămânal

     -- Element de filtru standard de 5 μm: Curățați la fiecare 30 de zile, înlocuiți la fiecare 15 zile în condiții de praf intens

     -- Element de filtru de înaltă precizie de 2 μm: Înlocuiți la fiecare 15 zile

     -- Înainte de întreținere: Închideți supapa de închidere manuală HSV principală frontală, presiunea reziduală a conductei de evacuare înainte de a scoate vasul și cartușul de filtru

Rezumatul unei propoziții

     Filtrul de aer pentru conducta principală SOLH AF800/AF900 de mare capacitate adoptă o structură centrifugă de pre-separare cu un debit ultra-înalt de 12000~20000 L/min, scurgere automată opțională și vas de apă transparent/metal rezistent la explozie, care se potrivește cu AR/AL800/900 pentru a forma echipament complet de separare a aerului primar cu aer de compresie, echipament principal de separare a impurităților și a aerului. baterii cu litiu, vopsit și mașini-unelte grele sisteme centralizate de alimentare cu aer.
