Supapă compactă de reducere a presiunii seria AP100

Marca:SOLH by Richge Technology (睿其格科技)

Poziționarea produsului

     Seria AP100 este o supapă de siguranță compactă cu arc cu acțiune directă pentru circuite pneumatice miniaturale. Evacuează automat excesul de aer pentru a stabiliza presiunea sistemului odată ce presiunea depășește valoarea prestabilită. Dispunând de dimensiune mini și reglare ușoară a presiunii, servește ca protecție la suprapresiune și componentă de control al presiunii la limita superioară pentru echipamente pneumatice compacte.

Structura și principiul de funcționare

     --Structură: design de relief cu retur cu arc direct, fără control pilot

     --Logica de lucru Stare închisă: Presiunea sistemului mai mică decât valoarea setată Stare deschisă: Presiunea sistemului atinge sau depășește valoarea setată, aerul evacuat în mediul înconjurător Stare de resetare: Supapa se reînchide când presiunea scade sub pragul prestabilit

     --Ansamblu mecanic simplu compus din buton de reglare, arc și bobină

     --Memento: Nu este certificat ca supapă de siguranță standard JIS, doar pentru reglarea presiunii și controlul suprapresiunii în circuit

Caracteristici cheie de bază

1. Unitate ușoară ultracompactă

     Dimensiune totală 69×40 mm, greutate netă doar 0,12 kg. Designul independent cu un singur corp acceptă instalarea directă, perfect potrivit pentru configurații înguste și încorporate de echipamente.

2. Buton de reglare blocabil fără scule

     Butonul superior albastru realizează setarea directă a presiunii fără unelte suplimentare. Structura de blocare previne schimbarea neintenționată a presiunii cauzată de vibrații sau de funcționare greșită pentru o funcționare stabilă pe termen lung.

3. Interval dublu de presiune reglabil și debit de mare relief

     Interval reglabil al modelului standard: 0,05–0,69 MPa Versiunea X201 de joasă presiune: 0,02–0,2 MPa Presiunea maximă admisă de lucru atinge 1,0 MPa; canalul mare de curgere intern asigură eliberarea rapidă a presiunii.

4. Opțiuni diversificate de filet și montaj flexibil

     Dimensiuni de porturi disponibile: 1/8"(01), 1/4"(02) Standarde de filet personalizabile: filet Rc, NPT, G Două moduri de instalare: montare directă filetată sau fixare suport Marcajul clar IN/OUT asigură instalarea fluxului de aer unidirecțional.

5. Rezistent la coroziune și durată de viață lungă

     Corp de supapă din aliaj de aluminiu turnat sub presiune, cu toleranță largă la temperatură de la -5℃ la +60℃. Proiectat pentru aer comprimat uscat, funcționarea fără lubrifiere reduce costurile de întreținere.

Tabel cu specificații tehnice

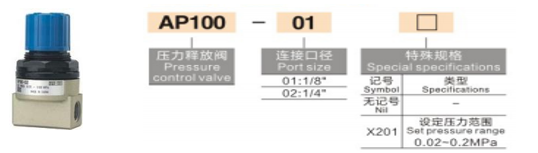

Definiția codului modelului

Exemplu: AP100-02-B-N

     --AP100: Seria de bază a produsului

     --01 / 02: Dimensiunea portului corespunzătoare

     --B: Echipat cu suport de montare; gol = fără paranteză

     --N: filet NPT; gol = filet Rc standard; F = filet G

     --Sufix X201: versiunea de reglare la presiune joasă

Scenarii tipice de aplicare

     Amortizorul cilindrului și absorbția șocurilor la impact în poziția finală Protecție la suprapresiune pentru regulatoarele de presiune din aval. Gabarite compacte și echipamente de automatizare mici pentru 3C, industrii electronice și medicale Blocare limită superioară a presiunii pentru circuite pneumatice generale de aer Teste de laborator și conducte experimentale care necesită presiune constantă limită superioară。

Rezumatul unei propoziții

     Supapa de siguranță compactă independentă AP100 integrează reglarea butonului blocabil, domeniul reglabil de 0,05–0,69 MPa și structură de montare directă, care este soluția optimă pentru controlul limitei superioare de presiune a sistemelor pneumatice miniaturale.
