Regulator de presiune ultracompact seria ARM5 (ARM5S)

Marca:SOLH de la Richge Technology

Poziționarea produsului

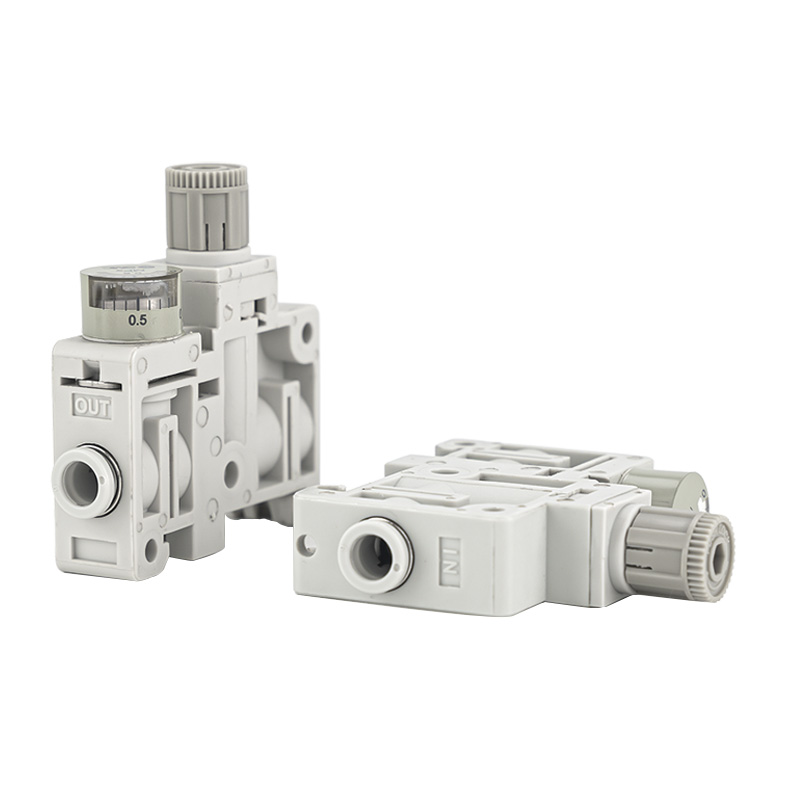

     Regulatorul unic ARM5 modelul ARM5S este un regulator de presiune cu piston cu acțiune directă ultraîngustă de 14 mm, cu funcție standard de curgere inversă încorporată. Dispune de dimensiuni reduse, o singură instalare independentă opțională sau un ansamblu de colectoare stivuite, conectori integrati cu o singură atingere și reglare de înaltă precizie a presiunii. Acest mini regulator este personalizat pentru circuite pneumatice miniaturale cu cerințe stricte de limitare a spațiului.

Structura și principiul de funcționare

     · Construcție piston cu acțiune directă; versiunea în relief ca standard, versiunea fără relief opțională

     · Designul standard cu flux invers permite refluxul de la portul de ieșire la portul de intrare

     · Fitinguri integrate, disponibile în tipuri drepte și cote, pentru tuburi φ4, φ6, 5/32" și 1/4"

     · Două soluții de montare: montare directă pe panou și montare pe șină DIN

     · Corp ultra-ușor cântărind doar 33 de grame

Caracteristici cheie de bază

     1. Carcasă îngustă ultracompactă de 14 mm Lățimea corpului este de numai 14 mm, cu volumul redus la 1/7 față de regulatoarele standard AR20 convenționale. Se potrivește perfect în interiorul mașinilor încorporate, panourilor de control și dispozitivelor mici compacte.

     2. Presiune reglabilă de înaltă precizie Intervalul de presiune reglabil acoperă 0,05–0,7 MPa. Modelul standard de relief eliberează automat excesul de presiune pentru o ieșire stabilă; modelul opțional fără relief oferă performanțe superioare de reținere a presiunii.

     3. Funcție standard de curgere inversă încorporată Canalul intern se deschide automat odată ce presiunea de ieșire depășește presiunea de intrare. Poate fi instalat direct în aval de supapele solenoide pentru a simplifica structura generală a circuitului de aer.

     4. Conectori flexibili și moduri multiple de montare Fitingurile drepte și cu cot sunt interschimbabile pentru porturile de intrare și de evacuare. Regulatorul acceptă fixarea directă și stivuirea șinei DIN, cu un manometru opțional montat lateral, evaluat la 0,8MPa.

     5. Rezistent la coroziune și durată lungă de viață Carcasa combinată din rășină și aliaj de aluminiu rezistă la coroziune. Temperatura ambientală aplicabilă variază de la -5℃ la +60℃. Funcționarea fără lubrifiere asigură o performanță stabilă de ciclism pe termen lung.

Tabel cu specificații tehnice

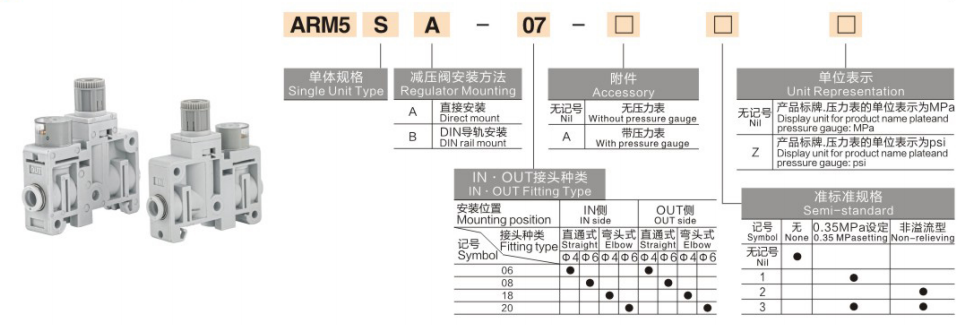

Codul modelului Explicația

Exemplu: ARM5SA-07-A

     · ARM5S: un singur organism de reglementare independent

     · A: Montare pe șină DIN; B: Montare directă pe panou

     · 07: Configurație fiting (IN drept + OUT drept pentru tub φ6)

     · A: Echipat cu manometru lateral; gol = fără gabarit

Scenarii tipice de aplicare

     Echipamente de automatizare în miniatură și dispozitive de precizie pentru electronice 3C, dispozitive medicale și roboți mici Dispoziții de echipamente cu spațiu de instalare extrem de limitat Control de precizie micro-flux: suflare de aer, aspirare în vid, distribuire fluide și acționare de poziționare Sisteme de stivuire a colectoarelor cu mai multe circuite, care acceptă până la 10 stații conectate Instalare în serie în spatele electrovalvelor utilizând caracteristica fluxului invers

Rezumatul unei propoziții

     Mini regulatorul de presiune ARM5S are o structură de piston ultra-îngustă de 14 mm, design standard de curgere inversă, fitinguri integrate push-in, montare unică/colector și corp ușor de doar 33 g, servind drept soluție preferată pentru controlul presiunii pneumatice de micro precizie. Descriere meta tehnologie Richge: regulator pneumatic miniatural Richge ARM5S cu flux invers standard, montare pe șină DIN, design ușor de 33 g pentru circuite de automatizare mici de precizie.
