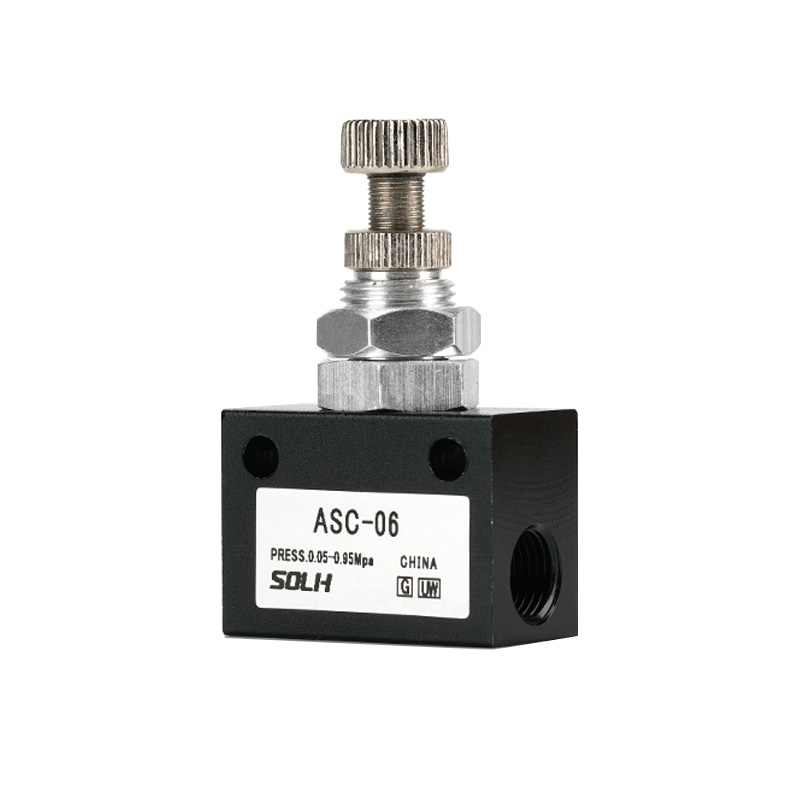

Supapă de accelerație unidirecțională seria ASC | Supapă pneumatică de control al vitezei în linie din aliaj de aluminiu

Marca: SOLH by Richge Technology | Supapă pneumatică standard universală de control a debitului AirTAC

1. Prezentare generală a produsului

     Seria SOLH ASC este asupapă de accelerație unidirecțională din aliaj de aluminiu rentabilă adoptat pe scară largă pe piața pneumatică chineză. Dispune de aceleași funcții pneumatice de bază ca și seria AS, dar adoptă o structură de instalare în linie filetată mai durabilă, cu un corp pătrat integral din aluminiu. Proiectat pentru reglarea vitezei cilindrului standard, realizează o admisie liberă a aerului înainte și un control precis al accelerației de evacuare. Cu structură compactă, reglare stabilă și specificații universale ale filetului, este soluția principală economică de control al vitezei pentru circuitele pneumatice automate generale.

2. Funcția de lucru de bază (principiul de accelerare a eșapamentului)

     Supapa ASC respectă standardullogica de control al clapetei de evacuare, cea mai fiabilă metodă de reglare a vitezei cilindrului pneumatic:

     • Admisie de aer înainte (extensie cilindru): Supapa de reținere încorporată se deschide complet, permițând un flux de aer direct aproape neobstrucționat, cu pierderi de debit zero, asigurând o acțiune rapidă și lină a cilindrului.

     • Evacuare inversă (retragerea cilindrului): Supapa de reținere se închide automat. Aerul evacuat trece prin supapa cu ac de precizie pentru reglarea accelerației, realizând un control precis al vitezei de retragere a cilindrului.

      •Aplicația de bază: Reglați cu precizie viteza de extindere sau retragere a cilindrilor cu dublă acțiune; Reglarea pe partea de evacuare este cea mai frecvent utilizată și stabilă metodă de reglare pneumatică a vitezei în scenariile industriale.

3. Reguli de codificare a modelului și specificații pentru fire

     Format de codare: ASC[Size Dimensiuni]-[Thread Caliber]+[Thread Sufix]

  3.1 Definiția mărimii și calibrului

     • Seria 100: 06 = G1/8 (PT1/8)

     • Seria 200: 08 = G1/4 (PT1/4) | Cel mai universal model mainstream

     • Seria 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Sufixul tip fir

     • Necompletat: Filet conic PT standard (implicit)

     • G: filet paralel G standard britanic

     • T: Filet conic standard american NPT

4. Specificații standard de serie completă și parametrii de debit

5. Parametrii tehnici de bază

6. Caracteristici structurale și instrucțiuni de instalare

     • Corp pătrat din aliaj de aluminiu integrat: Structură compactă și ușoară, cu rezistență structurală ridicată, nu ușor de deformat. Adoptă un design în linie cu filet complet, fără îmbinări prin împingere încorporate, necesitând fitinguri separate pentru conducta de conectare, oferind compatibilitate puternică și durabilitate ridicată.

     • Identificare clară a direcției fluxului: Săgeată standard de debit marcată pe corpul supapei, îndreptată spre partea cilindrului (direcția de accelerare a evacuarii) pentru a evita erorile de instalare inversă și pentru a asigura o logică corectă de reglare a vitezei.

     • Reglare anti-vibrație blocabilă: Echipat cu buton de reglare superior și piuliță de blocare. După setarea parametrilor de viteză, piulița poate fi blocată pentru a preveni deviația parametrilor cauzată de vibrațiile echipamentului, menținând funcționarea stabilă pe termen lung.

     • Instalare omnidirecțională: Suportă instalarea în unghi arbitrar, fără limitare de direcție, adaptându-se la diverse medii complexe de amenajare a conductelor de pe șantier.

     • Reglementare sensibilă și precisă: Miezul supapei cu ac de precizie asigură o reglare lină a vitezei fără trepte, rezolvând eficient vibrația cilindrului și problemele de viteză instabilă.

7. Diferența de selecție de bază: Seria ASC vs AS

8. Ghid de selecție profesională

     • Micro cilindru și circuit cu debit mic: AlegeASC100-06 (G1/8), potrivit pentru cilindri cu alezaj mic φ12–φ20 și control micro pneumatic de precizie.

     • Cilindri obișnuiți standard (cei mai universali): AlegeASC200-08 (G1/4), potriviți cilindrii convenționali φ12–φ40, aplicabili la majoritatea liniilor de producție automate, echipamentelor de ambalare și de prindere.

     • Cilindru cu alezaj mare și cerere mare de debit: AlegeASC300-10 (G3/8) /ASC300-15 (G1/2), pentru cilindri cu alezaj mare de φ50 și mai sus și sisteme pneumatice de mare viteză pentru sarcini grele.

Rezumatul unei propoziții

     Seria SOLH ASC este o supapă de accelerație unidirecțională filetată din aliaj de aluminiu, care oferă admisie liberă și reglare precisă a vitezei de evacuare, structură anti-vibrații blocabilă și performanță rentabilă. Este supapa de control al vitezei economică preferată pentru mișcarea alternativă a cilindrului pneumatic standard, compatibilă pe scară largă cu sistemele pneumatice domestice AirTAC.
