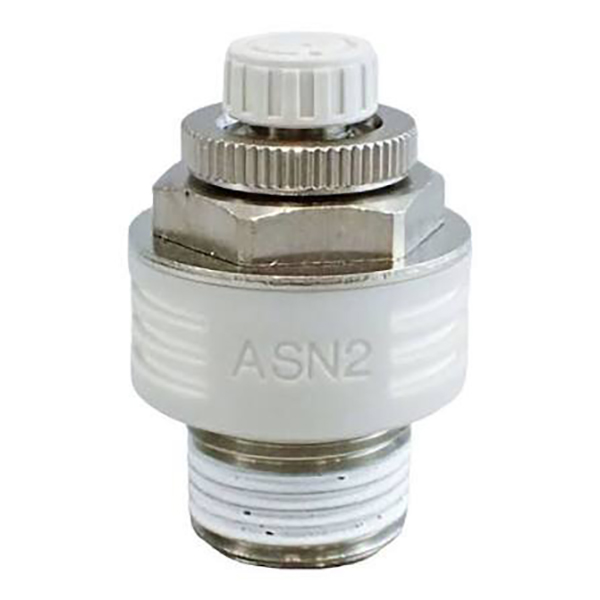

Supapă de accelerație pentru evacuare seria ASN2 cu amortizor

Supapă de accelerație pentru evacuare seria ASN2 cu amortizor | Control integrat al vitezei și supapă de reducere a zgomotului

Marca: SOLH by Richge Technology | Supapă pneumatică integrată de amortizor de accelerație compatibilă cu SMC

1. Prezentare generală a produsului

     Seria SOLH ASN2 este unsupapă de accelerație de evacuare all-in-one cu amortizor încorporat, special conceput pentru montarea directă pe orificiul de evacuare EXH al electrovalvelor pneumatice. Acesta integrează funcțiile de reglare a vitezei de evacuare și de reducere a zgomotului într-o singură unitate, eliminând necesitatea instalării separate a amortizorului de zgomot. Adoptând o structură de reglare a supapei cu ac de precizie și un design de reglare anti-cădere, tipul de rășină îmbunătățit ASN2-A are corp ușor, reglare precisă a scalei și funcție de blocare prin apăsare în jos. Este o soluție rentabilă, care economisește spațiu și de înaltă stabilitate pentru controlul vitezei de evacuare pentru circuitele standard ale supapelor solenoide pneumatice.

2. Funcții de lucru de bază și avantaje

     • Instalare specială a portului de evacuare a solenoidului: Spre deosebire de supapele de accelerație de la capătul cilindrului, ASN2 este instalat exclusiv pe porturile de evacuare ale supapelor solenoide pentru reglarea profesională a vitezei de accelerare a ieșirii, optimizând aspectul general al circuitului pneumatic.

     • Logica de accelerare a esapamentului de precizie: Control standard de accelerare a prizei; Rotirea în sensul acelor de ceasornic reduce fluxul de aer pentru o mișcare mai lentă a cilindrului, rotația în sens invers acelor de ceasornic crește fluxul de aer pentru o acțiune mai rapidă, realizând o reglare continuă a vitezei.

     • Amortizor de zgomot integrat de înaltă eficiență: Structură încorporată de reducere a zgomotului de înaltă performanță, obținând o reducere a zgomotului de peste 20 dB chiar și în condiții de debit maxim, rezolvând eficient poluarea fonică de evacuare pneumatică.

     • Supapă cu ac Structură anti-cădere: Butonul de reglare adoptă un design anti-slăbire și anti-cădere, prevenind căderea butonului și abaterea parametrilor cauzate de vibrațiile pe termen lung ale echipamentului, asigurând o funcționare stabilă pe termen lung.

3. Reguli de codificare a modelului și definiția specificațiilor

     Exemplu tipic de model: ASN2-02A

     • CAN2: Cod de serie pentru supapa de accelerație de evacuare integrată cu amortizor

     • Cod calibru: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Un sufix: Tip de rășină ușoară îmbunătățit, echipat cu structură de blocare push-down și fereastră de scară de precizie

     • S Sufix: Filet pre-acoperit cu agent de etanșare pentru o etanșeitate sporită

     • N Sufix: filet standard american NPT (filet R implicit fără sufix)

4. Specificații și parametri standard pentru seria completă

5. Parametrii tehnici de bază

6. Caracteristici îmbunătățite ale tipului de rășină ASN2-A

     • Design ultra-ușor: Adoptă material rășină de înaltă rezistență, greutate redusă cu aproximativ 80% în comparație cu corpul principal metalic tradițional, minimizând sarcina pe portul de evacuare al supapei solenoid.

     • Fereastra scalei de precizie: Echipat cu indicator scară vernier, care susține micro-ajustare 1/4 cerc. Parametrul debitului este vizibil și cuantificabil, realizând un management standardizat și repetabil al debitului.

     • Blocare convenabilă prin apăsare în jos: Structură inovatoare de blocare a butonului push-down. După reglarea vitezei, apăsarea butonului poate bloca poziția parametrului, prevenind eficient deviația vitezei cauzate de vibrațiile echipamentului și asigurând precizia consecventă a funcționării.

7. Distincție de selecție a modelului: Seria ASN2 vs AS / ASV / ASC

8. Ghid de instalare și precauții

     • Metoda de instalare standard: Înșurubați direct supapa pe orificiul de evacuare al electrovalvei EXH, cu corpul supapei îndreptat spre exterior, rezervând suficient spațiu de operare pentru reglarea zilnică a vitezei.

     • Restricții de circuit aplicabile: Nu se aplică circuitelor cu supape de reținere în poziție mijlocie și supape unidirecționale acționate cu pilot, care pot provoca o acțiune anormală a cilindrului și o funcționare instabilă.

     • Operație de blocare rezistentă la vibrații: După finalizarea fluxului de aer și depanarea vitezei, blocați butonul de reglare pentru a evita abaterea vitezei de rulare cauzată de vibrațiile pe termen lung ale echipamentului.

Rezumatul unei propoziții

     Seria SOLH ASN2 este o supapă integrată de accelerație și amortizor de eșapament, dedicată orificiilor de evacuare ale supapelor solenoid. Dispunând de reducere a zgomotului, viteză reglabilă precis, structură anti-cădere rezistentă la vibrații și opțiune de îmbunătățire a rășinii ușoare, simplifică instalarea circuitelor pneumatice, reduce zgomotul de evacuare și este accesoriul optim pentru controlul vitezei și reducerea zgomotului pentru sistemele pneumatice standard.
