Mini cilindru din oțel inoxidabil seria C85 (standard ISO 6432, sistem compatibil SMC)

Marca: SOLH by Richge Technology | Catalog de produse orientat spre export

Marca: SOLH by Richge Technology

Prezentare generală a produsului

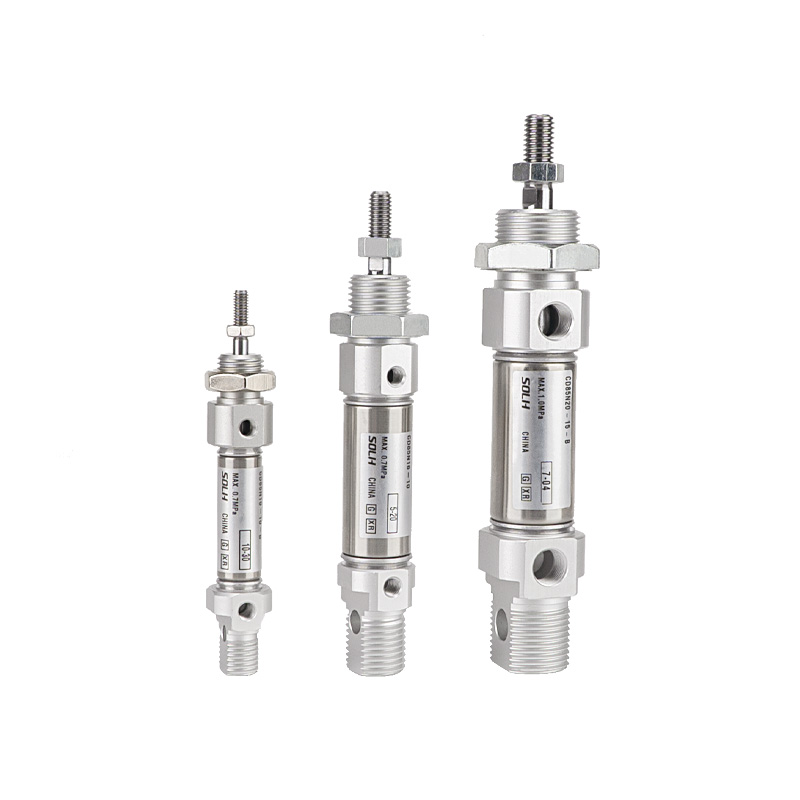

     Mini-cilindrul din oțel inoxidabil din seria SOLH C85 este în conformitate cu standardul internațional ISO 6432, intervalul alezajului φ8~25mm. Caracteristici: contur compact, rezistență la coroziune, performanță de mare viteză și frecvență înaltă, funcționare fără ulei. Aplicat pe scară largă în echipamentele alimentare, farmaceutice, electronice și de automatizare pneumatică generală.

Structura de bază și caracteristici de proiectare

   1. Standard: ISO 6432 (φ8–φ25), dimensiuni de montare universale pentru piața globală a mini-cilindrilor.

   2. Material: butoi din oțel inoxidabil 304, tijă și piuliță de blocare; rezistent la rugină, potrivit pentru condiții de lucru umede, acide slabe și alcaline slabe.

   3. Structură: Capace de capăt sertizate, fără tiranți, formă cilindrică dreaptă, dimensiuni mici și ușoare.

   4. Variante de operare

     -- Tijă simplă cu dublă acțiune (Standard)

     -- Simplă acțiune (retur cu arc / extindere cu arc)

     -- Cilindru sincron cu tija dubla

     -- C85K Tip tijă nerotativă

   5. Pernă: Pernă standard de cauciuc; pernă de aer (sufix C) opțională pentru φ10–25 pentru a reduce impactul în timpul mișcării de mare viteză.

   6. Etanșare: Etanșare bidirecțională specială cu canelură pentru rezervorul de ulei, presiune scăzută de pornire, durată lungă de viață în condiții de funcționare fără ulei.

   7. Detectare poziție: inel magnetic încorporat (cod D) opțional; Moduri de instalare a comutatorului magnetic: A=canelură de cale, B=canelură de bandă de oțel.

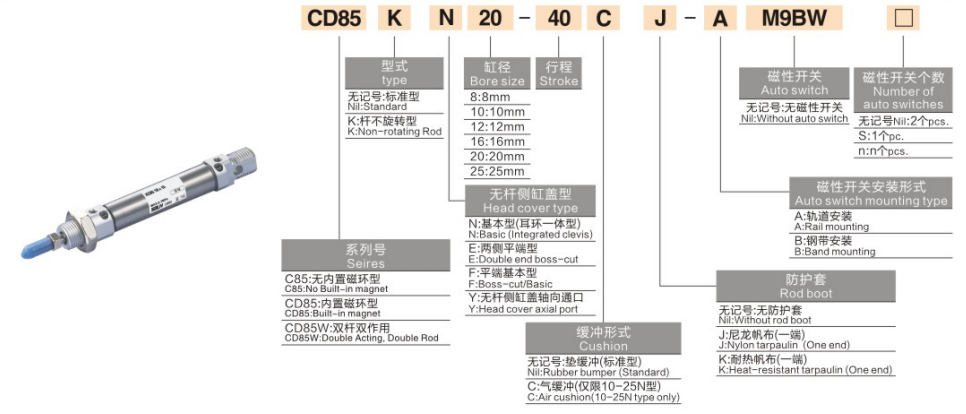

Completează regula de codificare a modelului

   1. Exemplu de model: CD85N25-100C-B

  2. Exemplu de referință de comandă: CD85N16-50

     -- Tip de bază, alezaj 16, cursă 50, magnet încorporat, pernă de cauciuc.

Specificații tehnice standard (dublă acțiune)

Forța teoretică de împingere și tragere la 0,6 MPa (tijă simplă, unitate: N)

Forme de montare și modele derivate

  1. Opțiuni de montare ISO6432

     -- N: Tip de bază cu capă integrată (Cel mai popular)

     -- F: Montare axială la capăt plat

     -- L: Suport cu un singur picior / M: Suport cu picior dublu

     -- G: Montare pe flanșă

     -- NU: Montare șurub șurub

   2. Principalele versiuni derivate

     -- CD85: Cu inel magnetic încorporat, compatibil cu senzori magnetici

     -- C85K: tija de piston pătrată nerotativă, poziționare anti-răsucire

     -- C85E: cu acțiune simplă (retur cu arc / extindere cu arc)

     -- CWCD85E: Cilindru cu dublă tijă cu dublă acțiune, mișcare sincronă

Comparație de selecție: C85 VS MI VS MA

   1. ✅ Ocazii preferate pentru C85

     -- Industria alimentară, farmaceutică și electronică: oțel inoxidabil, calitate curată, anticoroziune

     -- Cicluri de mare viteză și frecvență înaltă: 50–1500 mm/s cu cursă scurtă alternativă

     -- Dispunerea echipamentului compact: φ8–25 corp cilindric subțire

     -- Mediu de atelier umed și ușor coroziv

     -- Cererea globală de schimb: dimensiune universală ISO6432 pentru înlocuire directă

 Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați forța și sarcina orizontală, rezervă ≥50% marja de siguranță; alegeți un orificiu mai mic pentru operarea cu frecvență mai mare.

   2. Confirmarea cursei: Adăugați o marjă suplimentară de 10–20 mm; cursa maxima 400 mm.

   3. Selectarea configurației

     -- Magnet încorporat: adăugați codul D

     -- Reducerea impactului de mare viteză: alegeți sufixul C pernă de aer

     -- Cerință anti-răsucire: selectați versiunea K non-rotativă

     -- Forma de montare potrivită: N/F/L/M/G în funcție de structura echipamentului

Rezumatul unei propoziții

     Mini-cilindrul SOLH C85/CD85 ISO6432 din oțel inoxidabil este complet interschimbabil cu seria SMC importată, acceptă funcționarea de mare viteză fără ulei, metode multiple de montare și tijă anti-rotație opțională, actuator liniar ideal pentru linii de producție automate alimentare, medicale și electronice.
