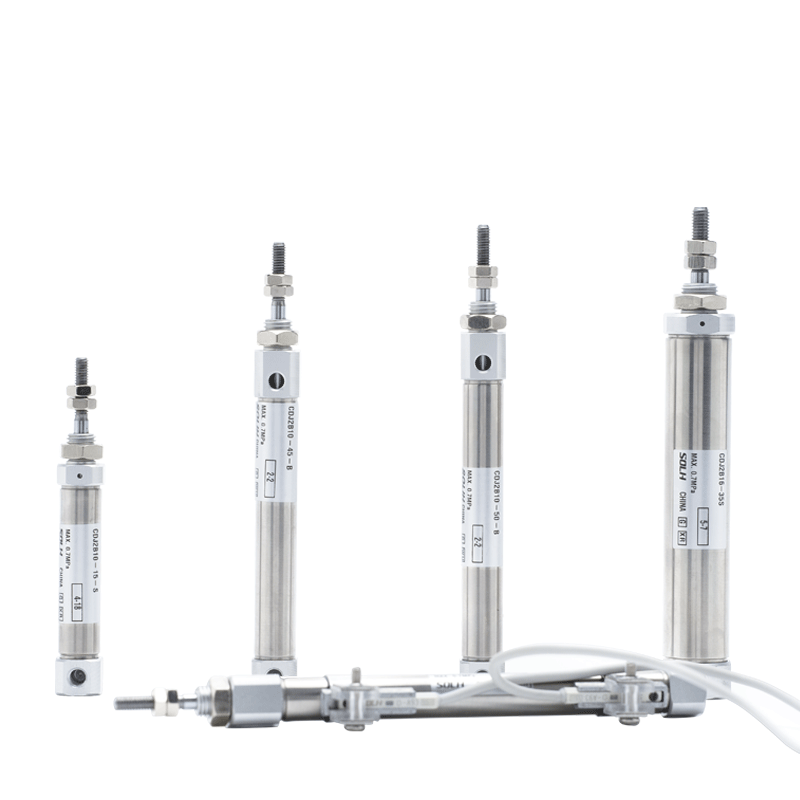

Mini cilindru din oțel inoxidabil seria CDJ2 (dublă / simplă acțiune)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH CDJ2 este un mini cilindru din oțel inoxidabil echipat cu inel magnetic, complet interschimbabil cu seria SMC CJ2. Dimensiuni ale alezajului: φ6 / 10 / 16mm. Caracteristici remarcabile: contur ultra-compact, construcție ușoară, rezistență la coroziune și funcționare stabilă, de mare viteză, de înaltă frecvență. Folosit pe scară largă în electronice, medicale, procesarea alimentelor și automatizarea de precizie în stații în spațiu închis; actuator liniar miniatural mainstream.

Structura de bază și caracteristici de proiectare

   1. Specificație standard: Se potrivește cu standardul dimensional al mini-cilindrului SMC (non standard ISO), dimensiunile de montare universale în industrie.

   2. Material: cilindric din oțel inoxidabil 304 și tijă de piston, rezistent la rugină și la coroziune, potrivit pentru medii de producție umede, cu acid slab, alcaline slabe și curate.

   3. Structură: butoi drept rotund, capace sertizate, design fără tiranți, volum ultra-mic. CDJ2-16×100 doar aprox. 120 g.

   4. Variante de operare

      -- CDJ2B cu dublă acțiune: alimentare cu aer la ambele capete, model standard universal

      -- CDJ2E cu acțiune simplă: întoarcere cu arc; CDJ2ET: Spring extinde

     -- CDJ2KB Nerotativ: tija piston hexagonală pentru anti-răsucire și poziționare precisă

   5. Pernă: Pernă standard de cauciuc; pernă de aer (sufix Z) opțională pentru aplicații de mare viteză pentru a reduce impactul și zgomotul.

   6. Etanșare: Etanșare cu frecare redusă cu canelură pentru rezervorul de ulei. Presiune scăzută de pornire (0,06 MPa), funcționare fără ulei, durată de viață ≥5 milioane de cicluri.

   7. Detectare poziție: Inel magnetic încorporat, compatibil cu întrerupătoarele magnetice din seria M9B / A93 / Z73 pentru monitorizarea poziției pistonului.

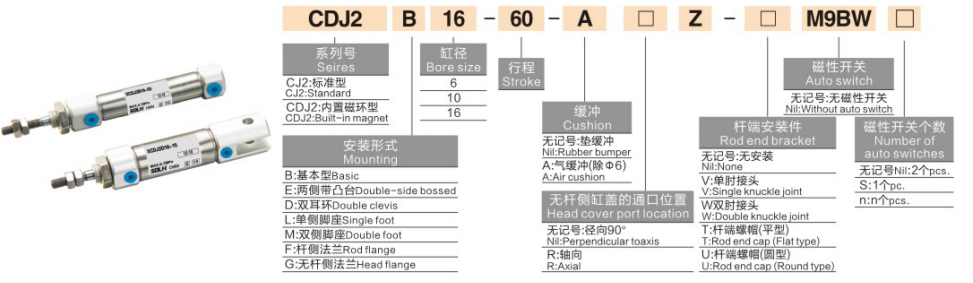

Completează regula de codificare a modelului

   1. Exemplu de model: CDJ2B16-50Z-B

   2. Exemple de referință de comandă standard

     -- CDJ2B10-30-B: Alezaj 10, cursă 30, dublă acțiune, pernă de cauciuc, echipată cu magnet

     -- CDJ2E6-15-B: Alezajul 6, cursa 15, revenire cu arc cu acțiune simplă

     -- CDJ2KB16-50-B: Alezaj 16, cursă 50, tijă de piston hexagonală nerotativă

Specificații tehnice de bază universale

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

   1. CDJ2B cu dublă acțiune

   2. CDJ2E cu acțiune simplă (retur de primăvară @0,5MPa)

Forme de montare și modele derivate

   1. Accesorii de montare

     -- B Tip de bază: Instalare directă prin filete de capac (cel mai utilizat)

     -- Flanșă F: Montare pe flanșă pe partea tijei / pe partea capului

     -- L Suport picior: Fixare cu un singur picior

     -- D Capă dublă: Capă dublă spate (φ10/16)

     -- E Boss Mount: Bosturi de montare cu orientare multiplă pe capacele de capăt

   2. Principala serie derivată

     -- CDJ2B: Standard cu dublă acțiune

     -- CDJ2E: cu acțiune simplă, retragere cu arc (retragere automată după tăierea aerului)

     -- CDJ2ET: cu acțiune simplă, extindere cu arc (extindere automată după tăierea aerului)

     -- CDJ2KB: tija piston hexagonală nerotativă

     -- CDJ2RB: Versiune subțire cu montare directă, fără boturi de montare

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați tracțiunea/sarcina necesară, rezervă ≥50% marja de siguranță; alegeți un alezaj mai mic pentru o viteză ciclică mai mare.

   2. Confirmarea cursei: Adăugați o marjă suplimentară de 10~20 mm la deplasarea efectivă; Cursa maximă: dublă acțiune 200 mm, simplă acțiune 100 mm.

   3. Potrivirea configurației

     -- Tip de acțiune: Dublă acțiune → B; retractare arc cu acțiune simplă → E; poziționare anti-răsucire → KB

     -- Pernă: operare de mare viteză selectează perna de aer Z

     -- Feedback de poziție: Selectați modelul echipat cu magnet, potriviți întrerupătoarele magnetice M9B/A93

Rezumatul unei propoziții

     Mini-cilindrul tip stilou SOLH CDJ2 din oțel inoxidabil este interschimbabil cu SMC CJ2, disponibil în variante cu tijă hexagonală cu dublă acțiune, cu acțiune simplă și fără rotație, opțional pernă de cauciuc/aer, design rezistent la coroziune, fără ulei, actuator liniar miniatural compact de înaltă frecvență pentru electronice, echipamente automate medicale și alimentare.
