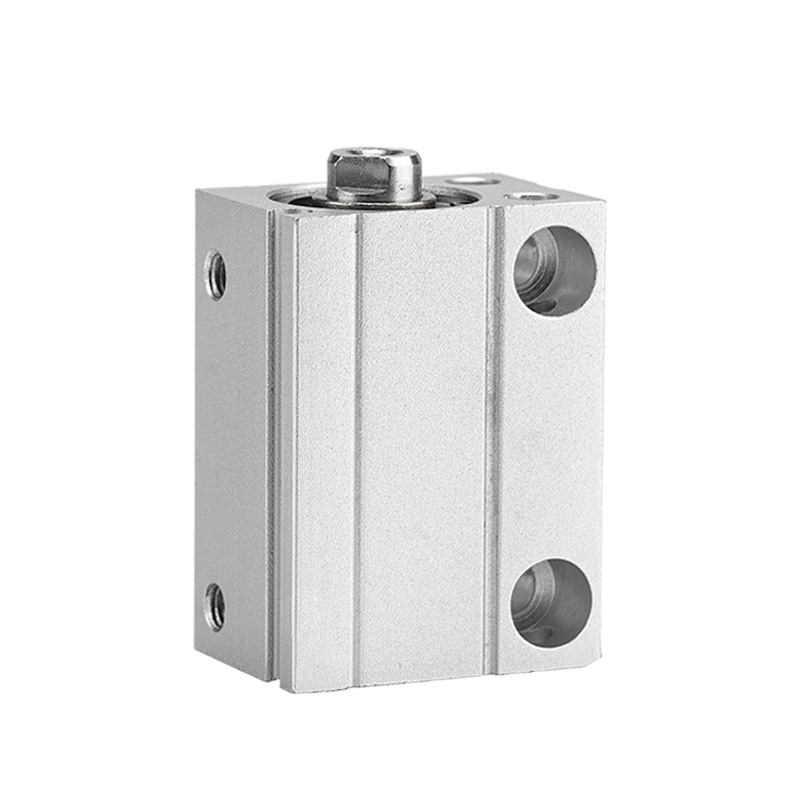

Cilindru compact cu montare liberă seria CDUJB

Marca: SOLH by Richge Technology

Prezentare generală a produsului

    Cilindrul ultra-mini cu montare liberă din seria SOLH CDUJB este proiectat pentru echipamente cu spațiu de instalare limitat. Comparativ cu seria standard CU, lungimea totală a fost redusă cu 64% și volumul redus cu 70%. Corpul compact pătrat permite montarea directă pe mai multe suprafețe fără suporturi. CDUJB echipat cu magnet încorporat pentru detectarea poziției. Adoptat pe scară largă în electronica 3C, instrumentele medicale și automatizarea de precizie a semiconductoarelor.

Variante de serie

Avantajele structurii de bază

     -- Corp pătrat super compact, potrivit pentru aspect dens și jig încorporat;

     -- Găuri de montare pe mai multe părți pe partea inferioară, laterală și frontală, se instalează din orice orientare;

     -- Magnet încorporat (CDUJB), sloturi duble pentru senzori pentru detectarea poziției de extindere/retragere;

     -- Placă de protecție magnetică MU-S025 opțională pentru a evita interferența reciprocă pentru cilindrii strâns aranjați;

     -- Pernă opțională din cauciuc pentru a reduce impactul pentru piesele de prelucrat mici;

     -- Designul CDUJS fără cupru evită precipitarea metalelor pentru un mediu curat.

Regula de codificare a modelului

   1. Exemplu: CDUJB8×15D-M

     -- CDUJB: Cod de serie (C = magnet încorporat; CUJB = non-magnet)

     -- 8: Dimensiunea alezajului (mm): 4,6,8,10,12,16,20

     -- 15: Lungimea cursei (mm)

     -- D: dublu efect; S: Retur cu arc simplu cu efect

     -- M: Tija cu filet exterior; Fără semn = filet interior; φ4/φ6 fără filet tijă

Specificatii tehnice

Forța teoretică de ieșire (N)

Sfaturi de aplicare și selecție

   ✅ Aplicații tipice

     -- Micro jig electronic 3C, transport cip, inserare conector;

     -- Prelucrare probe de echipamente medicale, mecanism de micro împingere;

     -- Pozitionare plachete semiconductoare, actuator miniatural camera curata;

     -- Opritor de automatizare, strângere și poziționare cu cursă scurtă.

   ⚠️ Memento-uri de selecție

     -- Nu este potrivit pentru sarcina laterală grea de decalaj; adăugați ghidaj dacă există forță laterală.

     -- Placă de protecție magnetică necesară când mai mulți cilindri sunt instalați unul lângă altul.

Rezumatul unei propoziții

      Cilindrul pneumatic ultra compact SOLH CDUJB cu montare liberă permite instalarea fără bracketing în mai multe direcții, actuator microliniar ideal pentru automatizarea de precizie în spațiu limitat în industriile 3C, medicale și semiconductoare.
