Seria CG1 / CDG1 Cilindru rotund ușor din aluminiu

Marca: SOLH by Richge Technology

Prezentare generală a produsului

    Cilindru rotund ușor din aluminiu SOLH CG1/CDG1, alezaj φ20~100mm, înlocuitor pentru vechea serie SMC CA1 cu dimensiuni de montare complet interschimbabile. Caracteristici: instalare ușoară, universală, aspect flexibil al conductelor, zgomot redus și performanță de mare viteză. Folosit pe scară largă în liniile transportoare de automatizare, echipamente electronice, mașini de ambalare, echipamente pentru industria ușoară pentru sarcini ușoare și medii, cursă lungă și aplicații cu piston de înaltă frecvență.

Structura de bază și caracteristici de proiectare

   1. Standard: Cilindru rotund ușor SMC de nouă generație, înlocuitor direct pentru seria CA1.

   2. Material: butoi și capace din aluminiu extrudat, tijă de piston placată cu crom dur. Cu 30% mai ușor decât cilindrii standard convenționali, rezistență ridicată și disipare bună a căldurii.

   3. Structura: Capace de capăt blocate cu filet, formă rotundă dreaptă, dezasamblare și întreținere ușoară. 4 orificii direcționale de aer (interval de 90°), aranjament de conducte foarte flexibil.

   4. Variante de operare

     -- CG1B cu dublă acțiune: alimentare cu aer la ambele capete, cel mai comun model standard

     -- CG1S / CG1T cu acțiune simplă: S=Retur prin arc; T=Extindere arc, resetare automată după întreruperea aerului

     -- Tijă dublă CG1W: tijă extinsă pe ambele părți, mișcare sincronă, capacitate anti-torsionare îmbunătățită

     -- Tija non-rotativă CG1K: tija piston hexagonală pentru o poziționare precisă și anti-răsucire

   4. Pernă: Pernă standard de cauciuc; pernă de aer (sufix A) opțională pentru a reduce impactul și zgomotul la viteză mare.

   5. Etanșare: etanșare compozită cu frecare scăzută cu canelură rezervor de ulei, presiune scăzută de pornire, funcționare fără ulei, durată de viață ≥8 milioane de cicluri.

   6. Detectare poziție: CDG1 echipat cu inel magnetic încorporat, compatibil cu comutatoarele M9B/A93/Z73 pentru feedback-ul poziției pistonului; CG1 fără magnet, nu poate instala întrerupătoare magnetice.

Completează regula de codificare a modelului

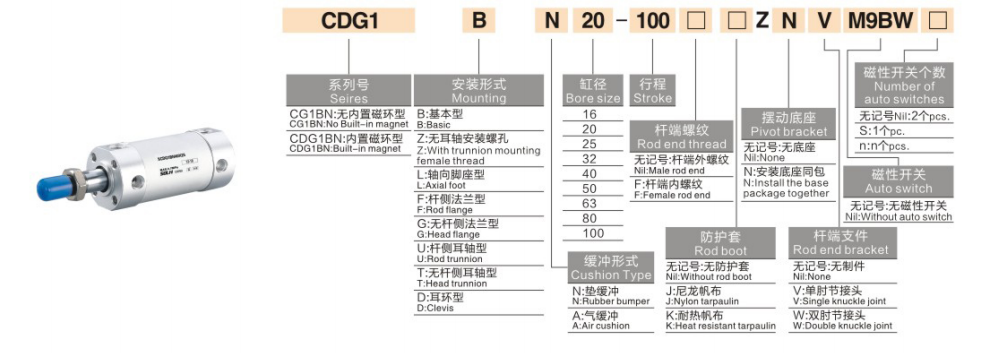

   1. Exemplu de model: CDG1BN25-100Z

   2. Exemple de referință de comandă standard

     -- CDG1BN32-200Z: Alezaj 32, cursă 200, dublă acțiune, magnet încorporat, filet mamă tijă

     -- CDG1S40-100Z: Alezajul 40, cursa 100, revenire cu arc cu acțiune simplă, magnet încorporat

     -- CDG1K50-150Z: alezaj 50, cursă 150, tijă de piston hexagonală nerotativă

Specificații tehnice de bază universale

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

   1. Dubla actiune CG1B

  2. CG1S cu acțiune simplă (retur de primăvară @0,5MPa)

Forme de montare și modele derivate

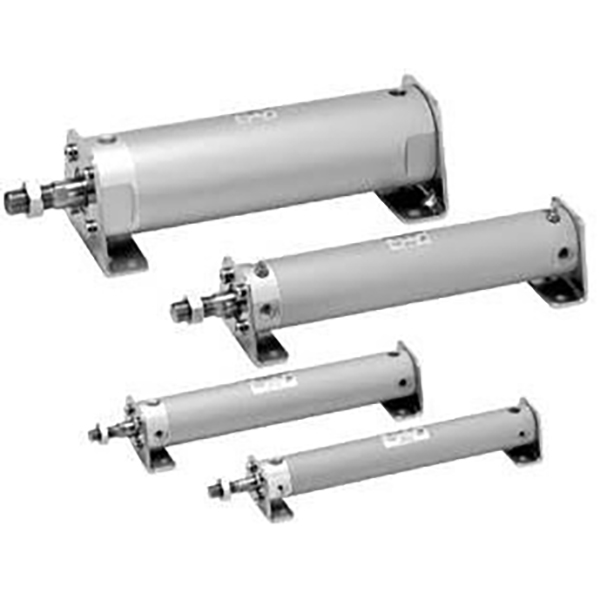

   1. Opțiuni de montare

     -- B Tip de bază: Instalare directă prin filete ale capacului de capăt (cel mai frecvent)

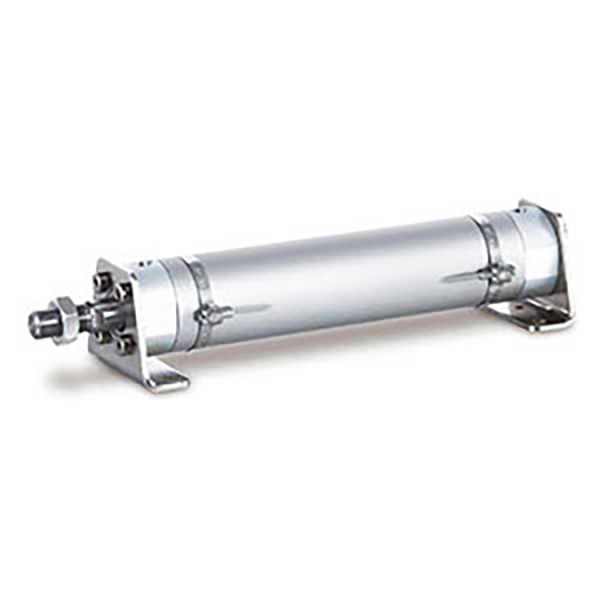

     -- L Foot Mount: Suport axial pentru picior pentru montare laterală

     -- Flanșă F/G: Fixare plăci cu flanșă pe partea tijei/partea capului

     -- Clevis C/D: Chapă simplă / dublă pentru mecanism de balansare

     -- E Trunnion: Suport pe cap pentru turnover și mișcare de balansare

   2. Principala serie derivată

     -- CDG1B: Standard cu dublă acțiune cu magnet încorporat

     -- CDG1S/T: retur cu arc cu acțiune simplă/extindere cu arc

     -- CDG1W: Tijă dublă dublă acțiune

     -- CDG1K: tija piston hexagonală nerotativă

     -- CDG1R: versiune subțire cu montare directă pentru spațiu axial limitat

     -- CDG1KR: Montare directă + tijă nerotativă dublă acțiune

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați tracțiunea necesară și sarcina orizontală, rezervă ≥50% marja de siguranță; acordați prioritate CG1 pentru aplicații cu sarcină ușoară-medie și cursă lungă.

   2.  Confirmare cursă: adăugați o marjă de deplasare suplimentară de 10~20 mm; Cursa maximă: dublă acțiune ≤1000mm, simplă acțiune ≤300mm.

   3.  Potrivirea configurației

     -- Funcționare: dublă acțiune → B; retur cu arc simplu efect → S; cerință anti-răsucire → K

     -- Pernă: Adăugați sufixul A pernă de aer la viteza de funcționare > 500 mm/s

     -- Feedback de poziție: alegeți modelul echipat cu magnet CDG1, potriviți comutatoarele automate M9B/A93

Rezumatul unei propoziții

     Cilindrul rotund ușor din aluminiu SOLH CG1/CDG1 este complet interschimbabil cu seria SMC CA1, design ușor cu țevi multidirecționale, opțiuni multiple de montare, actuator liniar ideal cu cursă lungă pentru ambalare, transportoare și linii de producție de automatizare electronică.
