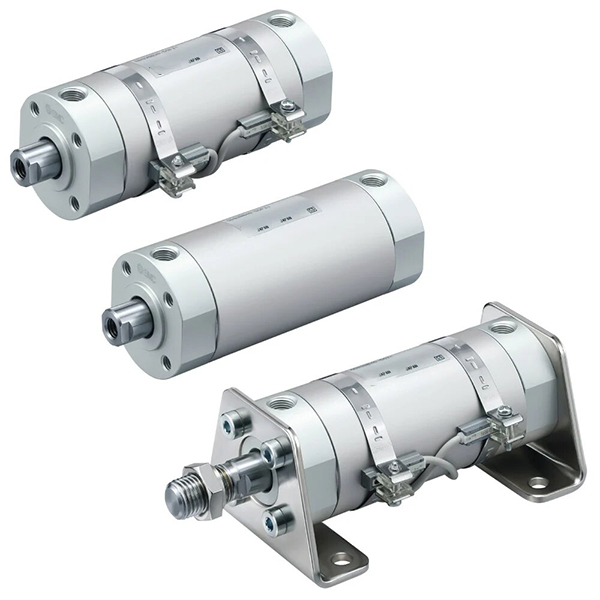

Cilindru usor ultrascurt seria CG3 | Cilindru pneumatic compact de mare viteză de nouă generație

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

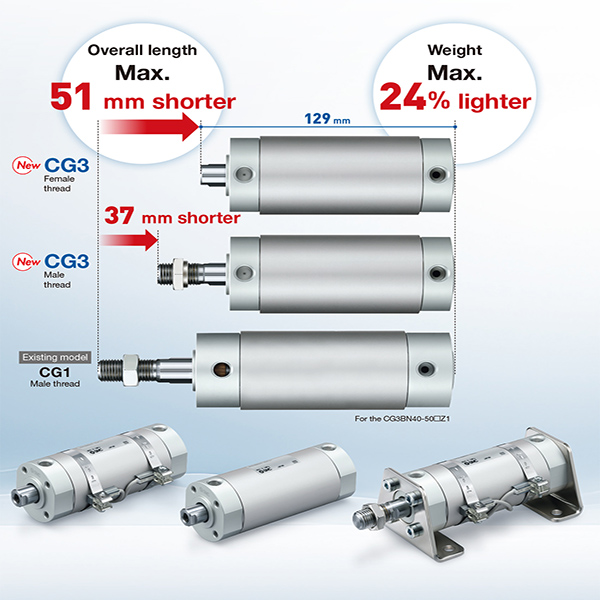

     Seria SOLH CG3/CDG3 este o nouă generație de cilindru pneumatic ușor din aliaj de aluminiu ultrascurt, care servește drept upgrade direct și înlocuitor pentru seria tradițională CG1. Acesta acoperă o gamă largă de orificii de la φ20 la φ100mm, cu o reducere maximă a lungimii totale de 51 mm și o reducere a greutății cu 24% în comparație cu CG1. Dispunând de corp ultra-compact, greutate ultra-ușoară, funcționare de mare viteză și zgomot redus și design fără ulei și fără întreținere, este perfect potrivit pentru scenarii de operare cu sarcină medie și ușoară, cursă lungă, de înaltă frecvență și spațiu limitat, aplicat pe scară largă în linii de producție automate, echipamente electronice, mașini de ambalare și sisteme de automatizare industriale ușoare.

  1.1 Standard industrial și interschimbabilitate puternică

     Dezvoltată pe baza standardului de cilindru rotund de tip scurt SMC de nouă generație, seria CG3 se mândrește cu o interschimbabilitate excelentă a montajului cu vechea serie CG1, obținând în același timp dimensiuni de gabarit mai compacte, îmbunătățind eficient echipamentele vechi și optimizând amenajarea spațiului mecanic fără modificări structurale complicate.

  1.2 Structură de material ușoară premium

     Adoptarea unui aliaj de aluminiu de înaltă rezistență pentru tubul cilindrului și capacele de capăt, asociate cu tija pistonului cromat dur. Formula optimizată a materialului reduce greutatea totală cu 24% în comparație cu CG1, oferind rezistență structurală ridicată, disipare excelentă a căldurii și rezistență puternică la deformare, asigurând o funcționare stabilă de înaltă frecvență pe termen lung.

  1.3 Structură compactă integrată și țevi flexibile

     Tubul cilindric integrat și structura capacului de capăt cu design de blocare a filetului simplifică dezasamblarea, asamblarea și întreținerea zilnică. Dispunerea inovatoare a țevilor în 4 căi (interval de 90°) oferă o libertate foarte mare pentru instalare și țevi, rezolvând blocajul de instalare a spațiului îngust al echipamentelor și susținând scheme de amplasare mecanică diversificate.

  1.4 Tipuri diversificate de mișcare pentru acoperirea completă a scenariului

     • Acțiune dublă (CG3B): Mișcare alternativă de admisie a aerului cu două capete, cel mai universal tip standard pentru conducere liniară automată convențională.

     • Simplă acțiune (CG3S/T): S = revenire cu arc, T = extindere arc; resetare automată după o întrerupere a curentului pentru interblocarea de siguranță și scenariile de resetare de urgență.

     • Tijă dublă (CG3W): Mișcare sincronă a tijei cu două capete, cursă efectivă dublată și rezistență excelentă la torsiune pentru mecanisme speciale de legătură și poziționare.

     • Tijă care nu se rotește (CG3K): Tija piston hexagonală anti-torsionare, rotație zero în timpul funcționării pentru a garanta poziționarea repetată de înaltă precizie.

  1.5 Tampon optimizat și sistem de etanșare high-end

     Tampon standard de cauciuc cu elasticitate ridicată (N) pentru absorbția de bază a șocurilor și reducerea zgomotului; tampon de aer opțional de tip A pentru operare frecventă de mare viteză pentru a elimina impactul final și a prelungi durata de viață. Echipat cu inel de etanșare compozit cu frecare redusă și canal de stocare a uleiului încorporat, cilindrul are o presiune de pornire ultra-scăzută, funcționare stabilă și performanță de întreținere fără ulei, cu o durată de viață de peste 8 milioane de cicluri.

  1.6 Configurație inteligentă de inducție

     Modelul CDG3 vine cu inel magnetic încorporat, compatibil cu întrerupătoarele magnetice din seria M9B/A93/Z73 pentru detectarea în timp real a poziției pistonului și controlul automat al legăturii semnalului PLC; Versiunea nemagnetică CG3 este aplicabilă pentru mișcarea ciclică simplă, fără cerințe de detectare a poziției.

2. Completează regulile de denumire a modelului și exemplele de comandă

 1. Structura tipică a modelului: CDG3BN25-100Z

  2. Exemple de comenzi standard

     • Model cu filet femel cu dublu efect magnetic: CDG3BN32-200Z (alezaj φ32, cursă de 200 mm, echipat magnetic, filet mamă la capătul tijei)

     • Model cu retur cu arc magnetic cu acțiune simplă: CDG3S40-100Z (alezaj φ40, cursă de 100 mm, resetare cu arc cu acțiune simplă, echipat magnetic)

     • Model de precizie magnetic nerotativ: CDG3K50-150Z (alezaj φ50, cursă de 150 mm, tijă hexagonală anti-torsionare)

3. Parametrii tehnici de bază (tip standard)

4. Date teoretice de împingere și tensiune de 0,5 MPa

  4.1 Tabel de tracțiune și tensiune cu dublă acțiune (CG3B).

  4.2 Tabel de performanță cu acțiune simplă (CG3S Spring Return).

5. Tipuri de montare și modele derivate

 5.1 Metode de montare universale diversificate

     • B Tip de bază: Instalare directă prin filetele capacului de capăt, cea mai universală și mai rentabilă metodă de montare pentru antrenarea liniară standard.

     • L Picior Suport: Fixat prin suport de picior axial, special conceput pentru instalare laterală și scenarii de fixare orizontală.

     • Montare flanșă F/G: Montare plată pe flanșă laterală/fără tijă pentru poziționare verticală fixă ​​și stabilizare la sarcină grea.

     • C/D Clevis Mount: Conexiune cu o singură șapă / șapă dublă, potrivită pentru structuri mecanice de balansare și de legătură.

     • E Mont Trunnion: Instalare cu tijă laterală fără tijă, ideală pentru condiții de lucru cu răsturnare și balansare.

  5.2 Seria derivată de bază

     • CDG3B: Tip magnetic cu dublă acțiune (model standard standard)

     • CDG3S/T: Tip magnetic cu simpla actiune (retur cu arc / extindere cu arc)

     • CDG3W: Tijă dublă magnetică tip dublă acțiune

     • CDG3K: Tip tijă hexagonală magnetică nerotativă

     • CDG3R: Tip de montare directă ultra-subțire pentru stații de echipamente cu spațiu extrem de limitat

6. Comparație de selecție CG3 vs CG1

7. Ghid de selecție rapidă în 3 pași

     1. Selecția alezajului: Selectați dimensiunea găurii adecvată în funcție de greutatea reală a sarcinii, rezervați nu mai puțin de 50% marjă de siguranță. Prioritizează seria CG3 pentru condiții de lucru cu încărcătură ușoară și spațiu limitat.

     2. Selectarea cursei: Setați cursa efectivă de lucru plus o marjă de siguranță de 10~20 mm. Urmați regulile standard de cursă: dublă acțiune ≤300mm, simplă acțiune ≤100mm.

     3. Configurație funcțională: Alegeți B pentru mișcarea alternativă convențională cu dublă acțiune; S pentru scenarii de siguranță cu resetare cu arc cu acțiune simplă; K pentru poziționare anti-torsionare de înaltă precizie. Selectați tampon de aer de tip A pentru funcționare la viteză mare (>500 mm/s) pentru a reduce impactul și zgomotul. Alegeți modelul magnetic CDG3 combinat cu comutatoarele M9B/A93 pentru detectarea poziției în timp real și controlul automat.

Rezumatul unei propoziții

     Cilindrul ușor ultrascurt de nouă generație SOLH CG3 oferă corp ușor ultracompac, funcționare de mare viteză și zgomot scăzut, performanță fără ulei și fără întreținere și metode de montare diversificate, oferind soluții de mișcare liniară cu performanță ridicată și economisire spațiu pentru echipamente automate de înaltă frecvență cu sarcină medie și ușoară.
