Cilindru miniatural cu știft seria CJ1 (microcilindr de aer ultra-mic φ2,5 / φ4mm)

Marca: SOLH by Richge Technology

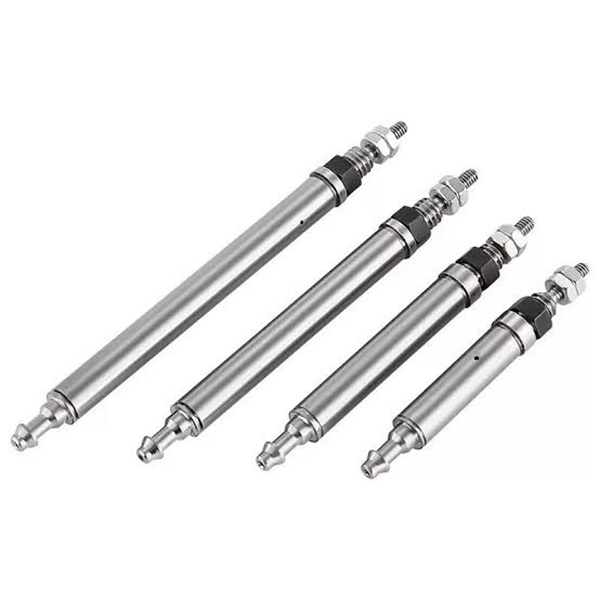

Prezentare generală a produsului

     Seria SOLH CJ1 sunt cilindri de tip știft cu acțiune simplă/dublă ultra-miniaturale. Principalele merite: contur minuscul ultra-compact, construcție ușoară, forță de putere redusă și răspuns rapid. Proiectat pentru conducere cu precizie în spațiu restrâns, sarcini de tip push & pull cu microîncărcări, stații miniaturale pentru electronice și automatizare 3C. Este actuatorul de bază pentru aplicațiile de micro automatizare.

Structura de bază și caracteristici de proiectare

     -- Tipuri de antrenare: cu acțiune simplă (retur cu arc) și cu acțiune dublă. Opțiuni ale alezajului: φ2,5 (exclusiv cu acțiune simplă); φ4 (disponibil pentru simplu/dublu efect).

     -- Caracteristică structurală: corp rotund, tijă subțire a pistonului cu știft, fără pernă încorporată, montare de bază pe filet. Diametrul exterior al corpului modelului φ4 de numai 4 mm, greutate netă de până la câteva grame.

     -- Performanță dinamică: Structura fără perne permite un răspuns rapid al pistonului. Viteza de operare: 50 ~ 500 mm/s, potrivită pentru mișcări de înaltă frecvență cu cursă scurtă.

     -- Material și etanșare: corp din aluminiu anodizat dur, componente de etanșare NBR, design fără ulei, compatibil cu mediile de atelier curate sau ușor uleioase.

     -- Instalare flexibilă: versiune de bază cu filete la ambele capete pentru fixare axială. Orientarea portului pe capul din partea tijei poate fi ajustată ± 90°, convenabil pentru rutarea tubulaturii în structuri înghesuite.

Completează regula de codificare a modelului

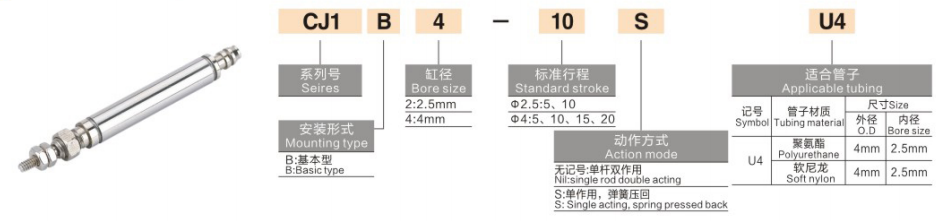

   1. Exemplu de model: CJ1B4-10SU4

   2. Exemple de referință de comandă standard

     -- CJ1B2-10SU4: Alezaj 2.5, cursa 10, cu retur cu arc simplu

     -- CJ1B4-15U4: Alezaj 4, cursă 15, dublă acțiune

     -- CJ1B4-5SU4: Alezajul 4, cursa 5, revenire cu arc cu acțiune simplă

Specificații tehnice ale miezului universal (presiune de alimentare 0,5 MPa)

Avantajele competitive de bază

   1. Amprentă ultra-miniatură pentru spațiu redus de instalare

     -- Alezajul minim φ2.5, diametrul exterior al corpului φ4, greutatea de numai 2~3.5g, ușor de integrat în configurațiile echipamentelor ultra-compacte.

   2. Conducere liniară cu precizie de tracțiune scăzută

     -- Intervalul de forță de ieșire 0,64~6,3N @0,5MPa, ideal pentru microîncărcări ≤100g, evită deteriorarea prin impact asupra pieselor mici delicate.

   3. Răspuns rapid de înaltă frecvență

     -- Structura fără perne oferă o acționare rapidă, suportă ≥ 300 de cicluri pe minut cu cursă scurtă pentru a crește eficiența producției.

   4. Funcționare fără ulei și durată lungă de viață

     -- Sistemul de etanșare NBR suportă aer comprimat fără ulei pentru medii curate de producție; durata de viață mecanică ≥3 milioane de cicluri.

   5. Direcție reglabilă a portului și asamblare simplă

     -- Port de aer pe partea tijei rotativ ±90°. Filetele externe cu două capete permit blocarea axială directă fără suporturi de montare suplimentare, simplificând punerea în funcțiune la fața locului.

Opțiuni de montare și aplicații industriale tipice

   1. Forme de montare

     -- Montare cu filet axial: înșurubați direct ambele capete pe echipament pentru o mișcare dreaptă împingere-tragere

     -- Montare suport lateral: Suport miniatural optional pentru instalare laterala, potrivit pentru balansare sau conducere laterala

   2. Scenarii tipice de aplicare

     -- 3C și electronice: testarea durabilității butoanelor mobile, strângerea pieselor din micro plastic, ejectarea cipurilor și poziționarea

     -- Instrumentație de precizie: comutare mini supape, poziționare cu fibră optică, mecanisme de reglare fină

     -- Automatizare generală: încărcare/descărcare micro componente, decojire ușoară a etichetelor, acționare jig miniatural

     -- Echipamente medicale: Mișcare telescopică pentru instrumente mici, propulsie cu microfluide, ansambluri de poziționare de precizie

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului pe baza sarcinii utile

     -- φ2,5 pentru sarcină ≤50g；φ4 pentru încărcare 50~100g. Rezervă minim 50% marjă de siguranță datorită caracteristicilor de tracțiune scăzută.

   2. Confirmarea accidentului vascular cerebral

     -- Selectați cursa în funcție de distanța de deplasare necesară; acordați prioritate curselor mai scurte pentru o funcționare stabilă de înaltă frecvență.

   3. Selectarea modului de acțiune

     -- Simplă acțiune (cu sufix S): împingere/tragere unidirecțională cu resetare cu arc pentru proiectare de siguranță în caz de întrerupere a alimentării

     -- Acțiune dublă: antrenare liniară precisă bidirecțională fără arc de retur

Rezumatul unei propoziții

     Cilindrul pneumatic SOLH CJ1 cu știft ultraminiatural este disponibil în variante cu retur cu un arc și cu dublă acțiune, cu orificiu φ2,5 / φ4, design compact ultra-ușor și direcție reglabilă a portului de aer, oferind mișcare microliniară de precizie la tracțiune joasă, adoptat pe scară largă pentru testarea 3C, instrumente de precizie și echipamente de automatizare medicală în miniatură.
