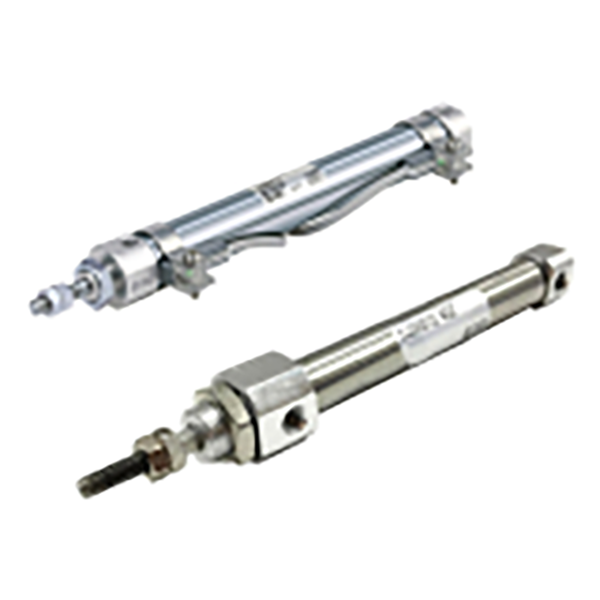

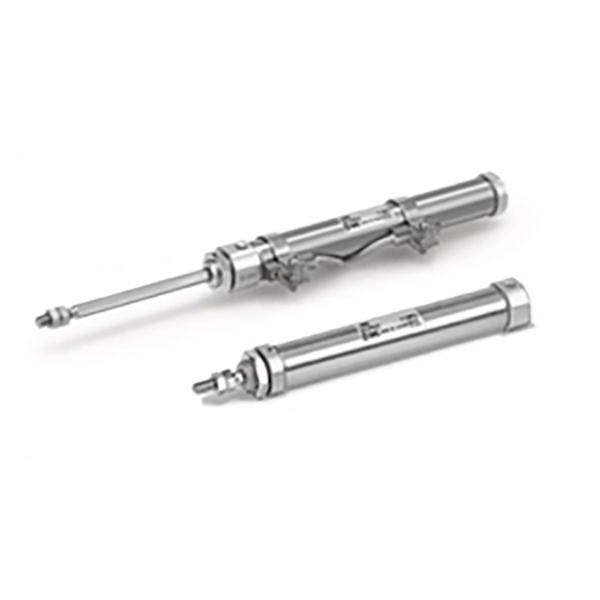

Mini cilindru din oțel inoxidabil seria CJ2K｜Tip de tijă nerotativă

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH CJ2K este un mini cilindru din oțel inoxidabil cu tije care nu se rotește, derivat din familia de mini cilindri CJ2. Caracteristica principală: tija pistonului hexagonală anti-rotație integrată cu structura de ghidare internă pentru a preveni rotirea tijei pistonului în timpul extinderii și retragerii. Ideal pentru stațiile de precizie în care dispozitivul de fixare trebuie să mențină o poziție unghiulară fixă. Adoptarea butoiului din oțel inoxidabil 304, compact și ușor. Acceptă trei moduri de funcționare: dublă acțiune, cu o singură acțiune retur cu arc, cu o singură acțiune extinderea arcului. Dimensiuni ale alezajului: Φ10, Φ16. Complet interschimbabil dimensional cu CJ2K original importat. Inel magnetic încorporat opțional compatibil cu comutatoarele magnetice M9BW. Adoptat pe scară largă în automatizări mici, echipamente 3C, scule de precizie și aplicații de împingere a jigurilor.

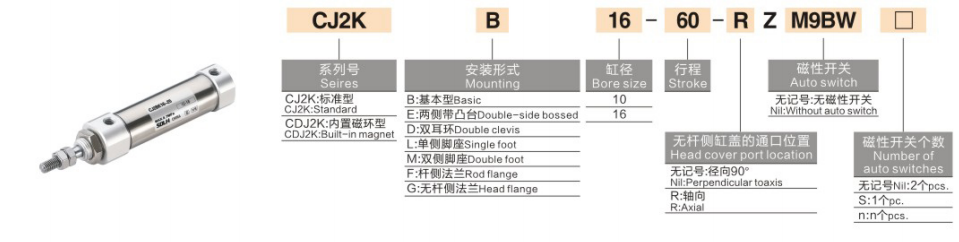

Explicația completă a codificării modelului

   1. Exemplu de model: CJ2KB10-30SZ-M9BW-B

   2. Exemplu de comandă

    CJ2KB10-30SZ-M9BW

     -- Mini cilindru non-rotativ, montare de bază, alezaj 10, cursă 30, retur cu arc simplu efect, inel magnetic încorporat, echipat cu întrerupător magnetic M9BW.

Structura de bază și avantajele de performanță

   1. Tija piston hexagonală mecanică anti-rotație (Avantajul principal)

     -- Tija pistonului cu secțiune transversală hexagonală asortată cu bucșa de ghidare frontală pentru a restricționa rotația circumferențială.

     -- Precizie anti-rotație: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Rezolvați problemele de deformare cauzate de torsiune liberă a tijei rotunde obișnuite a pistonului în timpul reciprocității.

   2. Butoi din oțel inoxidabil 304, contur subțire compact

     -- Rezistență la rugină și performanță rezistentă la umiditate; Structura cilindrică economisește spațiu de instalare în interiorul dulapurilor de echipamente compacte.

   3. Mai multe moduri de operare disponibile

     -- Dublă acțiune: alimentare cu aer pe ambele părți, tracțiune stabilă, preferată pentru producția continuă în masă

     -- S Retur cu arc: se extinde când este alimentat, se retrage automat după pierderea puterii

     -- Extindere arc T: Retragere când este alimentat, extindere automată după pierderea puterii pentru a îndeplini cerințele de resetare de siguranță

   4. Opțiuni de montare diversificate

     -- Tip de bază, suport de picior L, flanșă F, capă dublă D. Suportă ansamblu vertical, orizontal și inversat.

   5. Funcționare fără ulei

     -- Unsoare pre-acoperită de lungă durată în interior, compatibilă cu aer comprimat uscat, fără ulei, pentru o funcționare stabilă pe termen lung.

   6. Opțional de detectare a poziției magnetice

     -- Versiunea Z echipată cu magnet încorporat, cooperează cu comutatorul M9BW pentru a trimite semnal de extindere/retragere pe loc către PLC pentru controlul automat de blocare.

   7. Pernă de cauciuc standard

     -- Perne de cauciuc încorporate la ambele capete pentru a absorbi impactul pistonului și pentru a reduce zgomotul de funcționare.

Specificații tehnice standard

   1. Impingerea teoretică de ieșire @0.5MPa (N)

Comparație de selecție: tijă rotundă CJ2K non-rotativă VS standard CJ2

    1. ✅ Preferați CJ2K în aceste condiții de muncă

     -- Dispozitive plate, furci de schimbare sau știfturi de poziționare montate pe capătul tijei, deformarea sarcinii este interzisă;

     -- Scule de indexare mici, împingerea pieselor de prelucrat în interiorul canelurilor de ghidare;

     -- Alimentare liniară a camerei și dispozitivelor de inspecție care necesită unghi constant;

     -- Cleme plate conectate la tija pistonului, torsiunea va cauza blocarea materialului sau eșecul poziționării.

   2. ❌ Scenarii acceptabile standard CJ2

     -- Ejectare simplă, împingere a pieselor rotunde, fără restricții unghiulare la sarcină, prioritate de cost.

Ghid de selecție în 3 pași

   1. Confirmați cerința anti-răsucire

     -- Dispozitiv plat/pătrat cu canelură de poziționare → Trebuie să alegeți versiunea CJ2K care nu se rotește.

   2. Selectați modul de funcționare

     -- Alternare continuă și tracțiune maximă → Acțiune dublă (fără sufix S/T)

     -- Extindere cu aer, retragere automată după oprire → S revenire cu arc

     -- Retrageți cu aer, ejectare automată după oprire → Extinderea arcului T

   3. Configurați senzorul și montarea

     -- Este necesar feedback-ul poziției PLC: adăugați sufixul Z (magnet încorporat) + comutator magnetic M9BW

     -- Selecția montajului: Flanșă F pentru montarea frontală; Picior L pentru montarea cadrului lateral; Capă dublă D pentru mișcare de balansare cu balamale

Scenarii tipice de aplicare

     -- Automatizare 3C: împingerea plăcilor plat pentru PCB, poziționarea conectorului în fante

     -- Echipament de inspecție optică: alimentare liniară a camerei cu unghi fix de detectare

     -- Scule și accesorii mici: evacuare plată a piesei de prelucrat, alimentare cu material în fantele de ghidare

     -- Mașini de ambalare: poziționarea cartonului plat, împingerea etichetelor mici

     -- Automatizare laboratoare și ateliere umede (butoaie din oțel inoxidabil)

Referință de circuit pneumatic standard

   1. Circuit de împingere cu dublă acțiune

     -- Lubrificator regulator filtru de aer AFC → 4V210-06 Electrovalvă 5/2 → Tuburi PU4 → CJ2KB16-60Z-M9BW

   2. Circuit de resetare cu arc cu acțiune simplă

     -- Regulator de presiune AR → Electrovalvă 3V210 3/2 → CJ2KB10-30SZ

Precauții pentru utilizare

     -- Evitați sarcina laterală radială excesivă pe tija pistonului. Forța laterală accelerează uzura bucșei de ghidare și reduce precizia anti-rotație.

     -- Instalați sarcina finală coaxial pentru a minimiza momentul de torsiune.

     -- Instalați filtrul de aer AF în amonte pentru a preveni blocarea prafului în ansamblul de ghidare.

     -- Evitați funcționarea de mare viteză pe termen lung sub presiune completă de 0,7 MPa; folosiți pe deplin perna de cauciuc.

     -- Versiunea de etanșare din cauciuc cu fluor personalizabilă pentru medii corozive puternice acide și alcaline.

Rezumatul unei propoziții

     Mini-cilindrul cu tijă hexagonală nerotativă din oțel inoxidabil SOLH CJ2K oferă o mișcare liniară precisă anti-răsucire, disponibil în variante cu acțiune dublă/simple cu mai multe stiluri de montare, compatibil cu întrerupătoarele magnetice M9BW, actuator perfect pentru testarea 3C, inspecție optică și stații de poziționare a jig de precizie unde deviația unghiulară este interzisă.
