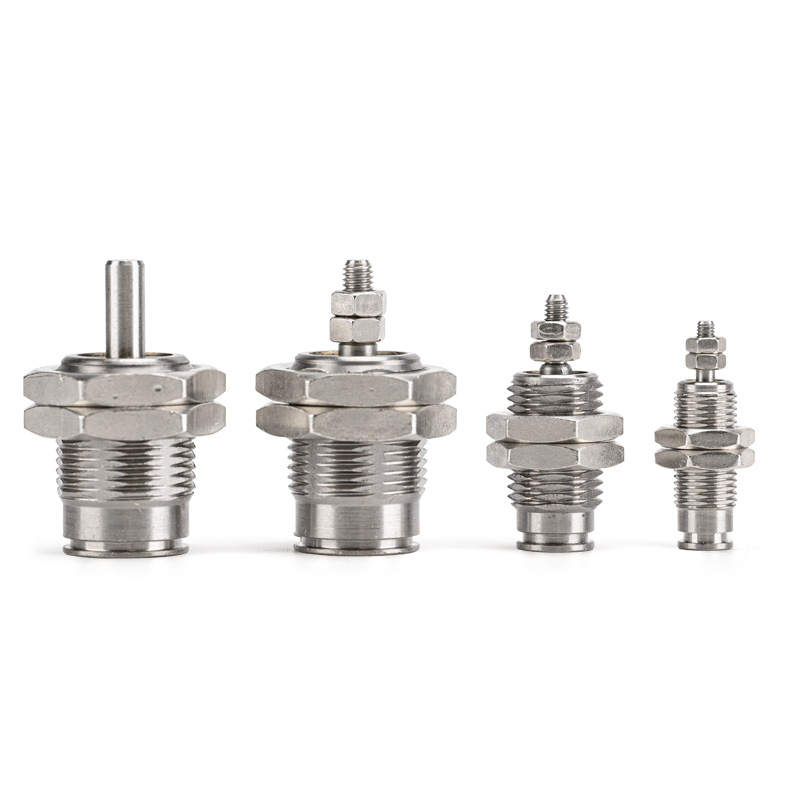

Cilindru cu știft cu acțiune simplă seria CJP (microcilindr cu cursă scurtă)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH CJP este un cilindru cu știft de retur cu arc cu simplu efect. Caracteristici de bază: corp ultra-scurt, amprentă minimă de instalare, împingere unidirecțională și resetare automată a arcului la întreruperea aerului. Potrivit pentru mișcare unidirecțională de precizie push-pull în spațiu limitat, sarcină ușoară și stații de înaltă frecvență cu cursă scurtă. Este un model clasic pentru aplicații miniaturale de conducere într-o singură direcție.

Structura de bază și caracteristici de proiectare

     -- Modul de acționare: cu acțiune simplă (retur prin primăvară). Extindeți când este furnizat aer; se retrage automat prin arc fără presiunea aerului pentru o funcționare sigură.

     -- Dimensiuni ale alezajului: Ø4 / 6 / 10 / 16 mm, acoperă intervalul de sarcină utilă de la micro la ușoară (0,1 ~ 3 kg).

     -- Structură: corp din alamă anodizat dur, tijă de piston din oțel inoxidabil, fără pernă încorporată. Contur foarte scurt, disponibil pentru montare pe panou sau pentru încorporare în interiorul echipamentului.

     -- Tipuri de montare: Două configurații de bază - Montare pe panou (B) și Montare încasată (S).

     -- Material și etanșare: Carcasă din alamă + garnituri NBR, funcționare fără ulei, compatibilă cu medii curate și ușor uleioase. Durată de viață mecanică ≥3 milioane de cicluri.

     -- Opțiune senzor: varianta CDJP cu inel magnetic încorporat, acceptă un comutator magnetic pentru detectarea poziției extinse.

Completează regula de codificare a modelului

   1. Exemplu de model: CJPB6-10

   2. Exemple de referință de comandă standard

     -- CJPB4-5: Alezaj 4, cursă 5, montare pe panou, fără inel magnetic

     -- CDJPS10-15: Alezajul 10, cursa 15, suport încorporat încastrat, magnet încorporat

     -- CJPB6-10H4: Alezajul 6, cursa 10, montare pe panou, conexiune OD4 push-in

Specificații tehnice ale miezului universal (0,5 MPa, retur cu arc cu o singură acțiune)

Avantajele competitive de bază

   1. Conturul ultra-compact economisește spațiu de instalare

     -- Corpul foarte scurt suportă încorporarea la nivel în interiorul mașinilor sau montarea pe panouri, reducând spațiul ocupat cu până la 50% în comparație cu cilindrii standard, ideal pentru stațiile extrem de restrânse.

   2. Impingere unidirecțională cu resetare la oprire

     -- Retragerea arcului se activează odată ce alimentarea cu aer se întrerupe. Sigur pentru prinderea, ejectarea și oprirea poziționării mișcărilor unidirecționale.

   3. Răspuns rapid și funcționare stabilă de înaltă frecvență

     -- Etanșarea fără pernă și cu frecare scăzută permite cicluri consistente ≥250 cpm pentru sarcini repetitive cu cursă scurtă.

   4. Funcționare fără ulei și durată de viață extinsă

     -- Potrivit pentru condiții curate de atelier. Corpul din alamă și etanșarea durabilă garantează ≥3 milioane de cicluri fără întreținere.

   5. Configurație de montare flexibilă

     -- Montaj încorporat în panou și încastrat disponibil; Capătul tijei poate fi plat sau rotunjit pentru a se potrivi cu diverse modele mecanice.

Opțiuni de montare și aplicații industriale tipice

   1. Forme de montare

     -- Montare pe panou (B): Flanșă fixată pe suprafața echipamentului, convenabilă pentru mișcare externă de împingere și tragere

     -- Montare încasată (S): Corp încorporat în orificiul echipamentului, doar tija pistonului expusă pentru economisirea maximă a spațiului în interiorul mașinilor

   2. Scenarii tipice de aplicare

     -- 3C și electronică: strângere micro piese, ejectare a cipurilor, antrenare jig în miniatură, testare a durabilității butoanelor

     -- Instrumente de precizie: comutare mini supape, poziționare fibre, reglare fină a instrumentului, oprire cu cursă scurtă

     -- Automatizare generală: încărcare/descărcare de înaltă frecvență, decojire a etichetelor, transfer micro componente, prindere unidirecțională

     -- Echipamente medicale: Extensie de instrumente în miniatură, propulsie cu micro fluid, ansambluri de poziționare de precizie

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului pe baza sarcinii utile

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Rezervă ≥50% marjă de siguranță.

   2.Confirmarea accidentului vascular cerebral

     -- Cursa standard: 5/10/15mm. Curse mai scurte oferă performanțe mai stabile de înaltă frecvență.

   3. Potrivirea configurației

     -- Feedback de poziție: alegeți CDJP cu magnet încorporat plus un comutator M9B pentru a monitoriza poziția extinsă.

     -- Dispunerea montajului: suport încorporat încastrat (S) pentru instalarea echipamentului intern; suport de panou (B) pentru asamblarea suprafeței.

Rezumatul unei propoziții
