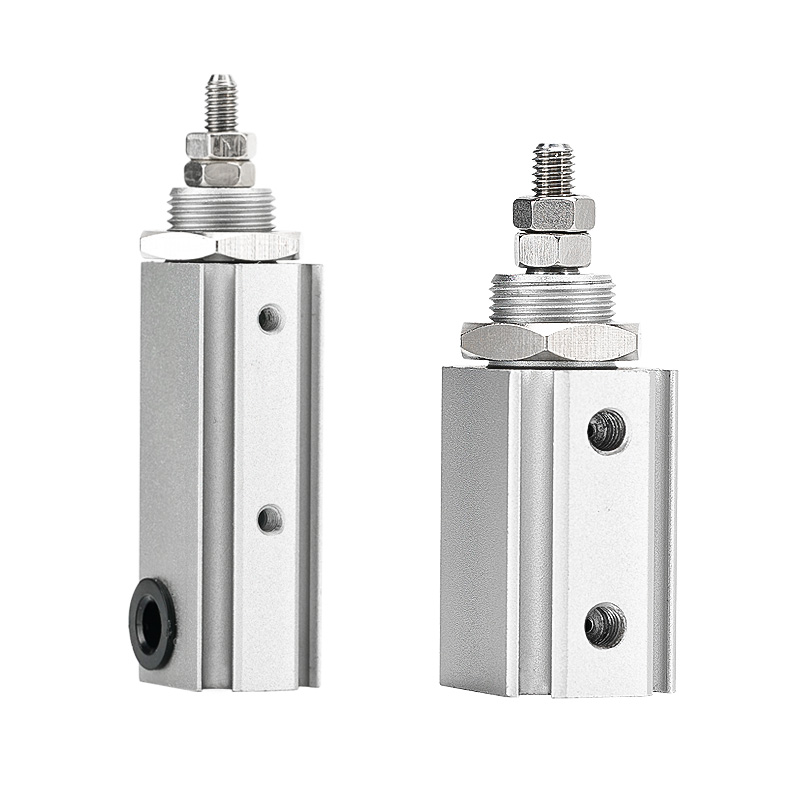

Cilindru cu știfturi seria CJP2 (dublă acțiune)

Cilindru cu știft cu dublă acțiune seria CJP2 (microcilindr compact)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Seria SOLH CJP2 este un cilindru compact cu știft cu dublă acțiune. Avantaje principale: corp ultra-scurt, structură ușoară, tracțiune bidirecțională stabilă și funcționare fiabilă de înaltă frecvență. Proiectat pentru mișcare bidirecțională de precizie push-pull în spațiu restrâns, microîncărcări medii și stații automate cu ciclu mare. Este modelul principal pentru aplicațiile de conducere liniară micro bidirecțională.

Structura de bază și caracteristici de proiectare

     -- Mod de acționare: dublă acțiune (alimentare cu aer atât pentru cursa de extindere, cât și pentru retragere). Gama alezajului: Ø4 / 6 / 10 / 16mm, acoperind sarcini utile de la micro la mici.

     -- Structura: corp din aluminiu extrudat (actualizat de la versiunea tradițională din alamă), greutate cu 55% ~ 65% mai ușoară. Echipat cu perne de cauciuc la ambele capete pentru a reduce impactul și zgomotul.

     -- Montare versatilă: 6 configurații de montare disponibile: tip de bază, montare pe panou, montare cu flanșă, montare cu picior, montare cu trunion și montare cu șurub pentru instalare cu orientări multiple.

     -- Compatibilitate senzor: Toate specificațiile construite cu inel magnetic, acceptă instalarea a două întrerupătoare magnetice, inclusiv alezaj minim Ø4 și cursă de 5 mm fără suporturi suplimentare.

     -- Material și etanșare: aluminiu anodizat dur + garnituri NBR, funcționare fără ulei, potrivite pentru medii curate sau ușor uleioase. Durată de viață mecanică ≥3 milioane de cicluri.

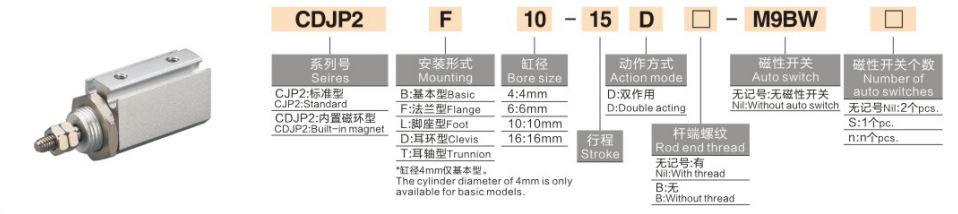

Completează regula de codificare a modelului

  1. Exemplu de model: CDJP2B10-15D-M9B

   2. Exemple de referință de comandă standard

     -- CJP2B6-20D: Alezaj 6, cursa 20, tip de bază cu dublă acțiune, fără inel magnetic

     -- CDJP2F4-10D: Alezaj 4, cursă 10, montare pe panou, inel magnetic încorporat

     -- CDJP2B16-30D-2M9B: Alezaj 16, cursa 30, tip de bază, echipat cu două întrerupătoare M9B

Specificații tehnice de bază universală (@0,5MPa, dublă acțiune)

Avantajele competitive de bază

   1. Corp ușor ultra-scurt

     -- Lungimea totală redusă cu 6 ~ 9,5 mm în comparație cu modelul CJP vechi, greutate redusă cu 55% ~ 65%, perfectă pentru un aspect de instalare ultra-limitat.

   2. Ieșire bidirecțională stabilă

     -- Design cu dublă acțiune fără arc de retur. Impingerea bidirecțională este cu 30% ~ 50% mai mare decât cilindrii echivalenti cu acțiune simplă, potrivite pentru sarcini utile de 100 g ~ 5 kg.

   3. Funcționare de înaltă frecvență și zgomot redus

     -- Pernă de cauciuc + etanșare cu frecare redusă. Viteza de operare 50~500mm/s, stabilă peste 200cpm, zgomot de impact ≤60dB.

   4. Montare multiplă și inel magnetic complet standard

     -- 6 forme de montare se adaptează la aspectul complex al sculelor. Inel magnetic echipat pentru toate dimensiunile, chiar și orificiul minim de Ø4, suportă comutatoare magnetice duble pentru monitorizarea convenabilă a poziției.

   5. Design fără ulei și durată lungă de viață

     -- Compatibil cu linii de producție curate. Corpul din aluminiu întărit și garniturile rezistente la uzură asigură o funcționare stabilă pe ≥3 milioane de cicluri.

Opțiuni de montare și aplicații industriale tipice

    1. Forme de montare

     -- Tip de bază (B): Fixare axială cu filet exterior de capăt pentru push-pull drept

     -- Tip panou (F): Corp încorporat în panoul echipamentului pentru un aspect ultra-subțire

     -- Tip flanșă (L): Fixare flanșă laterală tijă pentru aplicații de sarcină verticală

     -- Tip picior (T): Suport inferior pentru picior pentru push-pull lateral orizontal

   2. Scenarii tipice de aplicare

     -- Electronica 3C: prindere micro componente, ejectare cip, test de durabilitate a butonului, conducere jig miniatural

     -- Echipament de precizie: comutare micro supape, poziționare fibre, reglare fină a instrumentului, acționare glisor în miniatură

     -- Automatizare generală: încărcare/descărcare de înaltă frecvență, decojirea etichetelor, transferul piesei de prelucrat cu cursă scurtă

     -- Dispozitive medicale: Mișcare telescopică pentru instrumente mici, propulsie cu micro fluide, ansambluri de poziționare de precizie

Comparație de selecție: micro cilindri CJP2 VS CJ1 VS CJP

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului pe baza sarcinii utile

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rezervă ≥30% marjă de siguranță.

  2. Confirmarea accidentului vascular cerebral

     -- Alegeți cursa în funcție de cursa necesară; acordați prioritate curselor mai scurte pentru ciclism stabil de înaltă frecvență.

   3. Potrivirea configurației

     -- Control în buclă închisă a poziției: echipați două întrerupătoare magnetice M9B pentru feedback-ul de poziție bidirecțional.

     -- Structura de instalare: Tip panou (F) pentru echipamente incorporate; tip de bază (B) pentru montaj filetat axial.

Rezumatul unei propoziții

     Cilindru pneumatic compact SOLH CJP2 cu dublă acțiune, cu corp ușor ultrascurt, tracțiune stabilă bidirecțională, pernă de cauciuc și 6 variante de montare; Versiunea CDJP2 inel magnetic încorporat compatibil cu întrerupătoarele din seria M9, ​​actuator microliniar ideal pentru sarcini bidirecționale push-pull cu cursă scurtă în 3C, instrumente de precizie și echipamente de automatizare medicală.
