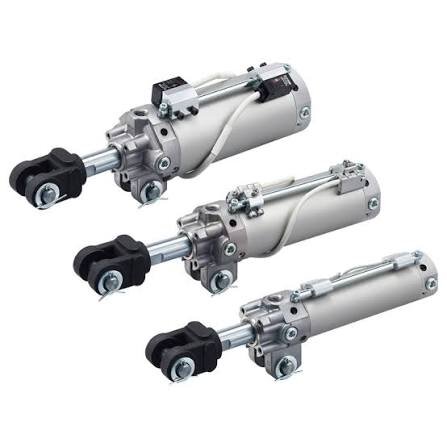

Cilindru de clemă seria CKG1 (CKP1) | Cilindru de rezistență montat pe tijă cu întrerupătoare antimagnetice

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și diferențe structurale de bază

     Seria SOLH CKG1/CKP1 sunt cilindri de strângere pentru sarcini grele montate pe tije special concepute pentru sudare și medii de interferență magnetică puternică. Disponibilă în dimensiuni ale alezajului φ40/50/63mm, cu curse standard cuprinse între 50mm și 200mm, această serie este echipată cu comutatoare magnetice anti-puternice pentru câmp magnetic care suportă montarea în 3 direcții. Dispunând de o structură ușoară compactă, funcționare stabilă în condiții de interferență magnetică intensă, forță mare de strângere și viteză de mișcare reglabilă, este perfect aplicabilă pentru dispozitivele de sudură cu arc/sudură în puncte, fixarea mașinilor-unelte și stațiile automate de prindere pentru sarcini grele. Seria este împărțită în două modele: CKG1 cu inele magnetice încorporate standard și CKP1 cu inele magnetice încorporate de mare putere pentru diferite cerințe anti-magnetice.

1.1 Divizia funcțională în serie

     • CKG1 (Inel magnetic standard): Se potrivește cu întrerupătoarele antimagnetice D-P3DWA / D-P4DW. Potrivit pentru medii obișnuite cu magnetice puternice și scenarii rezistente la stropire de sudare cu arc. Coduri opționale rezistente la stropire: -XC88 / -XC89 / -XC91, oferind performanțe anti-interferențe stabile și rentabile pentru stațiile de sudură convenționale.

    • CKP1 (Inel magnetic de mare putere): Echipat cu inele magnetice puternice încorporate îmbunătățite și compatibil cu comutatoarele antimagnetice de înaltă calitate D-P79WSE / D-P74L / Z. Oferă o capacitate mai puternică de interferență anti-magnetică și o inducție a semnalului mai stabilă, ideală pentru condiții de lucru cu câmp magnetic ridicat și sudură de înaltă frecvență.

1.2 Structură unică montată pe tijă

     Tija de montare a comutatorului magnetic este proiectată integral pe partea tijei pistonului, susținând instalarea în 3 direcții (sus / stânga / dreapta). Dispunerea încorporată evită interferența dispozitivului de sudură și coliziunea mecanică, asigurând cablarea flexibilă și detectarea stabilă a semnalului în configurațiile compacte ale dispozitivelor de sudură.

1.3 Modernizare compactă și design interschimbabil

     Structura optimizată a corpului cilindrului scurtează lungimea totală cu 7 mm pentru modelul CKP1-40, cu o reducere cu 7% a greutății totale. Modelul φ63-150mm cântărește doar 1,82 kg. Dimensiuni de instalare complet interschimbabile cu seria tradițională CK1 de tip vechi, realizând înlocuirea directă și modernizarea fără modificarea structurilor de fixare.

1.4 Performanță rezistentă și durabilă

     Adoptă o structură controlabilă bidirecțională cu dublă acțiune, cu tampon de aer standard cu capăt dublu pentru o mișcare stabilă de prindere și eliberare. Tija pistonului suferă un tratament de cromare dură, iar corpul cilindrului adoptă un proces de anodizare dură, realizând o rezistență excelentă la uzură și rezistență la impact. Designul fără ulei se adaptează la medii curate și la condiții dure de lucru de sudare cu întreținere redusă.

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Exemple tipice de modele: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Exemple de comenzi standard

     • CKG1 Configurație magnetică standard: CKG1A63-50YZ-P4DWL (Inel magnetic standard, 16,5 mm lățime ochi, φ63 alezaj, 50 mm cursă, montat pe tijă, cu comutator antimagnetic P4DWL)

     • Configurație magnetică de mare putere CKP1: CKP1B40-75Z-P79WSE (Inel magnetic de mare putere, lățimea ochiului de 19,5 mm, alezaj φ40, cursă de 75 mm, montat pe tijă, cu comutator antimagnetic de înaltă calitate P79WSE)

3. Parametrii tehnici generali (20℃, 0.5MPa Stare standard)

  3.1 Specificații de bază

     • Mod de operare: cu dublă acțiune (strângere/eliberare controlabilă bidirecțională)

     • Interval de presiune de lucru: 0,05~1,0MPa; Presiune de proba: 1,5 MPa

     • Temperatura ambiantă: -10℃~60℃ (cu comutator magnetic); -10℃~70℃ (fără întrerupător)

     • Viteza de operare a pistonului: 50~300mm/s (reglarea vitezei filetului, corpul cilindrului neproeminent)

     • Modul tampon: tampon de aer standard dublu; tampon de aer opțional îmbunătățit cu două extremități (-X1515)

     • Modul de lubrifiere: Funcționare fără ulei

     • Funcția comutator magnetic: Design profesional anti-puternic câmp magnetic, instalare exclusivă în 3 direcții montată pe tijă

3.2 Forța teoretică de strângere (unitate: kN @0,5MPa)

3.3 Greutatea produsului (unitate: kg @100mm cursă)

4. Potrivirea întrerupătorului magnetic anti-puternic (avantajul principal al tipului montat pe tijă)

     Instalare și avantaje de mediu: Structura integrată a tijei comutatorului acceptă instalarea arbitrară în 3 direcții, evitând eficient acumularea de zgură de sudură și interferența mecanică a dispozitivului de fixare. Comutatoarele potrivite adoptă un design profesional rezistent la stropire și praf, adaptându-se complet la mediile de lucru dure și complexe de sudare, cu semnal de ieșire stabil și fiabil.

5. Scenarii tipice de aplicare

     • Stații de fixare pentru sudare: Specializată pentru sudarea cu arc și strângerea piesei de sudură în puncte, poziționarea rezistentă la stropire și fixarea sculelor de sudură. Designul profesional anti-magnetic și anti-stropire rezolvă problemele legate de deviația și defecțiunea semnalului în mediile magnetice puternice de sudare.

     • Mașini-unelte și centru de prelucrare: Se aplică pentru fixarea piesei de lucru cu încărcături grele, strângerea matriței și poziționarea precisă cu cursă scurtă. Forța mare de strângere și capacitatea excelentă anti-deflexie asigură o toleranță stabilă la procesare.

     • Statii automate pentru sarcini grele: Potrivit pentru strângerea paleților grei, limitarea transferului și poziționarea mecanismului de răsturnare. Oferă o acțiune ciclică consecventă și stabilă, cu o rezistență puternică la interferența mediului.

     • Zone de lucru cu câmp magnetic puternic: Perfect pentru stații asortate cu electromagneți, prindere lângă motoare de înaltă frecvență și poziționare în zone de interferență magnetică puternică. Comutatoarele antimagnetice dedicate garantează semnale de poziție 100% fiabile.

6. Comparație rapidă din seria CKG1 vs CKP1

7. Ghid de selecție rapidă în 3 pași

   1. Selectarea dimensiunii alezajului: Selectați dimensiunea alezajului în funcție de sarcina reală de prindere. Urmați regula: forța teoretică de strângere ≥ sarcină reală × 1,5 factor de siguranță. φ40 pentru sarcină ușoară, φ50 pentru sarcină medie, φ63 pentru condiții de lucru cu sarcină mare.

   2. Selectarea cursei: Cursa standard variază de la 50 mm la 200 mm. Rezervați o marjă suplimentară de cursă de 5~10 mm în funcție de înălțimea piesei de prelucrat pentru a preveni interferența mecanică în timpul acțiunii de strângere.

   3. Potrivirea configurației

￮ Inel și comutator magnetic: Alegeți CKG1 + P4DW pentru medii obișnuite de sudare; selectați CKP1 + P79WSE pentru stații de sudare de înaltă frecvență și cu interferențe ridicate.

￮ Specificația lățimii ochilor: C=12,5mm pentru spatiu ingust de instalare; A=16,5mm pentru uz general standard; B=19,5 mm pentru scenarii de prindere cu sarcini grele.

Rezumatul unei propoziții

     Cilindrii de clemă pentru sarcini grele montați pe tijă din seria SOLH CKG1/CKP1 sunt soluții pneumatice antimagnetice profesionale pentru industriile de sudare, cu instalarea comutatorului în 3 direcții, funcționare fără ulei, tampon de aer standard și dimensiune de instalare interschimbabilă. CKG1 oferă performanță magnetică anti-AC rentabilă, în timp ce CKP1 actualizat oferă o capacitate superioară de anti-interferență AC/DC, ambele ideale pentru prinderea greutăți stabilă în medii complexe de magnetice puternice și de sudare.
