Mini cilindru din oțel inoxidabil seria CM2 / CDM2 (dublă / simplă acțiune)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

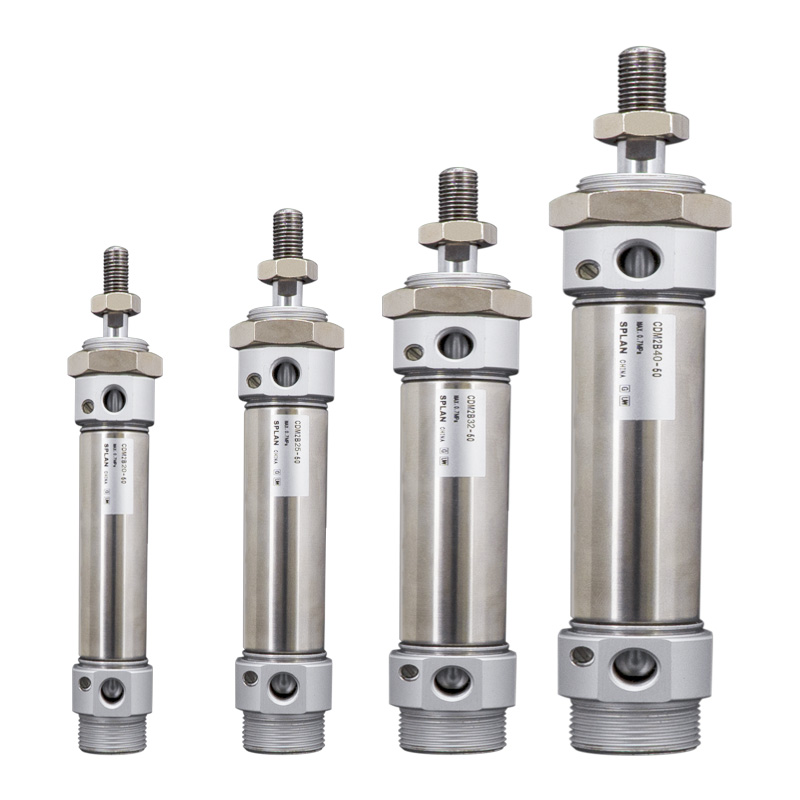

     SOLH CM2 / CDM2 sunt cilindri rotunzi standard JIS B 8356 din oțel inoxidabil, dimensiunea alezajului φ20/25/32/40mm. Performanță poziționată între micro mini-cilindri și cilindri standard. Avantaje principale: rezistență la coroziune, durată lungă de viață, opțiuni de montare diversificate, putere medie de tracțiune compactă. Adoptat pe scară largă pentru stații alimentare, farmaceutice, electronice, ambalare și automatizare curată cu sarcină medie.

Structura de bază și caracteristici de proiectare

   1. Standard: Conform cu JIS B 8356, corp rotund cu dimensiuni de montare universale.

   2. Material: butoi din oțel inoxidabil 304, tijă piston și capace de capăt, rezistente la rugină, rezistente la umiditate, acid slab, alcali slab și medii curate.

   3. Structura: Capetele blocate prin fire, contur rotund drept, rezistență mecanică ridicată și întreținere ușoară.

   4. Variante de operare

     -- CM2B cu dublă acțiune: alimentare cu aer la ambele capete, cel mai popular model standard

     -- CM2S / CM2T Simplă Acțiune: S=Retur prin arc; T=Extindere arc, resetare automată după întreruperea aerului

     -- Tija dublă CM2W: Tija extinsă pe ambele părți, mișcare sincronă, cursă efectivă dublată

     -- Tija non-rotativă CM2K: tija piston hexagonală, anti-răsucire pentru o poziționare precisă

   5. Pernă: Pernă standard de cauciuc; pernă de aer (sufix A) opțională pentru a reduce zgomotul de impact la viteză mare.

   6. Etanșare: Etanșare bidirecțională cu frecare redusă cu canelură pentru rezervorul de ulei. Presiune scăzută de pornire, funcționare fără ulei, durată de viață ≥8 milioane de cicluri.

   7. Detectare poziție: versiunea CDM2 echipată cu inel magnetic încorporat, compatibil cu comutatoarele magnetice M9B/A93/Z73 pentru feedback-ul poziției pistonului.

Completează regula de codificare a modelului

   1. Exemplu de model: CDM2B20-100A-B

   2. Exemple de referință de comandă standard

     -- CDM2B25-50-B: Alezaj 25, cursă 50, dublă acțiune, magnet încorporat, pernă de cauciuc

     -- CDM2S32-75-B: Alezajul 32, cursa 75, revenire cu arc cu acțiune simplă

     -- CDM2K40-100-B: Alezajul 40, cursa 100, tija de piston hexagonală nerotativă

Specificații tehnice de bază universale

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

   1. Dubla actiune CM2B

   2. CM2S cu acțiune simplă (retur de primăvară @0,5MPa)

Forme de montare și modele derivate

   1. Opțiuni de montare

     -- B Tip de bază: Instalare directă prin filete ale capacului de capăt (cel mai frecvent)

     -- L Foot Mount: Fixare axială a suportului piciorului

     -- Flanșă F/G: Flanșă pe partea tijei/flanșă pe partea capului

     -- Clevis C/D: Chapă simplă/chipă dublă

     -- Trunnion E: Trunnion din partea capului pentru mișcare de balansare

   3. Principala serie derivată

     -- CDM2B: Standard cu dublă acțiune cu magnet încorporat

     -- CDM2S/T: întoarcere cu arc cu acțiune simplă / extindere arc

     -- CDM2W: Tijă dublă dublă acțiune

     -- CDM2K: tijă de piston hexagonală care nu se rotește

     -- CDM2R: versiune subțire cu montare directă pentru spațiu axial limitat

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați tracțiunea necesară și sarcina orizontală, rezervă ≥50% marja de siguranță; selectați CM2 de preferință pentru aplicații cu sarcină medie.

   2. Confirmarea cursei: Adăugați o marjă de deplasare suplimentară de 10~20 mm; Cursa maximă: dublă acțiune ≤300mm, simplă acțiune ≤100mm.

   3. Potrivirea configurației

     -- Funcționare: dublă acțiune → B; retur cu arc simplu efect → S; cerință anti-răsucire → K

     -- Pernă: Adăugați sufixul A (pernă de aer) pentru mișcare alternativă de mare viteză

     -- Feedback de poziție: alegeți modelul echipat cu magnet CDM2, potriviți comutatoarele magnetice M9B/A93

Rezumatul unei propoziții

     Cilindrul pneumatic rotund din oțel inoxidabil SOLH CM2/CDM2 JIS este complet interschimbabil cu seria CM2 importată, disponibil în variante cu dublă acțiune, cu acțiune simplă, cu tijă dublă și tijă nerotativă, opțiuni multiple de montare, actuator liniar de tracțiune medie ideal pentru echipamente de automatizare pentru produse alimentare, medicale, electronice și ambalaje curate.
