Mini cilindru scurt din oțel inoxidabil seria CM3 | Cilindru pneumatic ultracompact de nouă generație

Marca: SOLH by Richge Technology

1. Prezentare generală a produsului și caracteristici structurale de bază

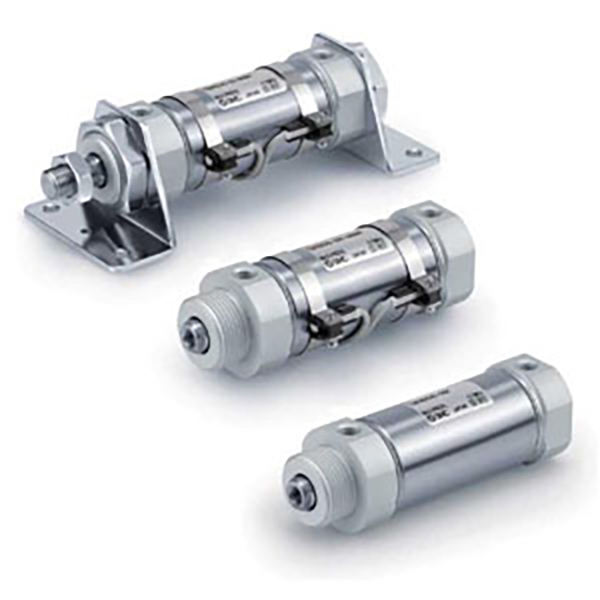

     Seria SOLH CM3/CDM3 este un mini cilindru din oțel inoxidabil de tip scurt de nouă generație, optimizat ca înlocuitor îmbunătățit pentru seria tradițională CM2. Acoperă dimensiuni ale alezajului de la φ20 la φ40, oferind o reducere maximă a lungimii totale de 29 mm și o greutate cu 21% mai ușoară în comparație cu CM2. Cu corp ultra-compact, construcție completă din oțel inoxidabil 304, funcționare fără ulei și design cu țevi cu 4 căi, se adaptează perfect condițiilor de lucru cu spațiu limitat, umede, slabe acide și alcaline și curate. Folosit pe scară largă în industria alimentară, medicală, electronică și de ambalare pentru sarcini medii de precizie cu mișcare liniară.

  1.1 Construcție cu materiale standard și premium

     Complet în conformitate cu standardele interschimbabile JIS B 8356. Întregul tub al cilindrului, tija pistonului și capacele de capăt adoptă oțel inoxidabil 304 de înaltă calitate, oferind o performanță excelentă rezistentă la rugină și la coroziune. Funcționează stabil în medii umede, condiții de lucru cu acid slab/alcali slab și ateliere de producție curată, cu o puternică adaptabilitate la mediu.

  1.2 Structură ultracompactă integrată

     Adoptând blocarea filetului capacului de capăt și structura tubului cilindric integrat, dimensiunea totală este mult redusă la minimum. Designul inovator al țevilor cu 4 căi (interval de 90°) oferă o libertate de montare foarte mare, rezolvând dilema de instalare a spațiului îngust al echipamentelor și realizând un aspect flexibil al stațiilor automate.

  1.3 Tipuri de mișcare diversificate pentru acoperirea completă a scenariului

     • Acțiune dublă (CM3B) : Mișcare alternativă de admisie de aer cu două capete, cel mai universal tip pentru conducere liniară automată standard.

     • Simplă acțiune (CM3S/T) : S = revenire cu arc, T = extindere arc; resetare automată după oprire pentru scenarii cu prioritate de siguranță.

     • Tijă dublă (CM3W) : Ieșire de tijă cu două capete, mișcare sincronă stabilă și cursă efectivă dublată pentru mecanisme speciale de legătură.

     • Tijă care nu se rotește (CM3K) : Tija piston hexagonală anti-torsionare, rotație zero în timpul funcționării pentru cerințe de poziționare de înaltă precizie.

  1.4 Etanșare de vârf și durată lungă de viață

     Echipat cu inel de etanșare bidirecțional cu frecare redusă și canal de stocare a uleiului încorporat, cilindrul are o presiune de pornire ultra-scăzută și o funcționare stabilă. Designul standard de lubrifiere fără ulei îndeplinește standardele curate ale industriei. Structura optimizată rezistentă la uzură asigură o durată de viață de peste 8 milioane de cicluri, reducând foarte mult frecvența de întreținere a echipamentelor.

  1.5 Configurație flexibilă pentru tampon și inducție

     Tampon de cauciuc standard pentru absorbția de bază a șocurilor și reducerea zgomotului; tampon de aer opțional de tip A pentru operare frecventă de mare viteză pentru a elimina impactul final. Modelul CDM3 vine cu inel magnetic încorporat, compatibil cu comutatoarele magnetice din seria M9B/A93/Z73 pentru feedback în timp real al semnalului de poziție și control automat al legăturii PLC; Versiune nemagnetică CM3 pentru mișcare ciclică simplă.

2. Completează regulile de denumire a modelului și exemplele de comandă

  1. Structura tipică a modelului: CDM3B25-100Z

 2. Exemple de comenzi standard

     • Model magnetic cu dublă acțiune: CDM3B32-50Z (alezaj φ32, cursă de 50 mm, inel magnetic încorporat, dublă acțiune)

     • Model cu acțiune simplă cu retur prin arc: CDM3S20-25Z (alezaj φ20, cursă de 25 mm, resetare arc)

     • Model de precizie non-rotativ: CDM3K40-100Z (alezaj φ40, cursă de 100 mm, tijă hexagonală anti-torsiune)

3. Parametrii tehnici de bază (tip standard)

4. Date teoretice de împingere și tensiune de 0,5 MPa

 4.1 Tabel de tracțiune și tensiune cu dublă acțiune (CM3B).

  4.2 Tabel de performanță cu acțiune simplă (CM3S Spring Return).

5. Tipuri de montare și modele derivate

  5.1 Metode de montare diversificate

     • B Tip de bază: Instalare directă prin filetele capacului de capăt, cea mai universală și mai rentabilă metodă de montare.

     • L Picior Suport: Fixat prin suport axial pentru picior pentru o instalare orizontală stabilă.

     • Montare flanșă F/G: Instalare flanșă laterală pe tijă / fără tijă pentru poziționare verticală fixă.

     • C/D Clevis Mount: Conexiune cu o singură șapă / cu șapă dublă pentru scenarii de balansare și de legătură.

     • E Mont Trunnion: Structură laterală fără tije pentru mișcare flexibilă de balansare.

  5.2 Seria derivată de bază

     • CDM3B: Tip magnetic cu dublă acțiune (model standard standard)

     • CDM3S/T: Tip magnetic cu simpla actiune (retur cu arc / extindere cu arc)

     • CDM3W: Tijă dublă magnetică tip dublă acțiune

     • CDM3K: Tip tijă hexagonală magnetică nerotativă

     • CDM3R: Tip de montare direct ultra-subțire pentru stații cu spațiu extrem de limitat

6. Comparație de selecție CM3 vs CM2

7. Ghid de selecție rapidă în 3 pași

     1. Selecția alezajului: Confirmați dimensiunea alezajului în funcție de greutatea reală a sarcinii, rezervați nu mai puțin de 50% marjă de siguranță. Prioritizează seria CM3 pentru condiții de lucru cu tracțiune medie, curate și rezistente la coroziune.

     2. Selectarea cursei: Cursa de lucru reală plus o marjă de siguranță de 10~20 mm. Urmați regulile standard de cursă: dublă acțiune ≤300mm, simplă acțiune ≤100mm.

     3. Configurație funcțională: Selectați B pentru mișcarea alternativă convențională cu dublă acțiune; S pentru scenarii de siguranță cu resetare cu arc cu acțiune simplă; K pentru cerințe de poziționare anti-torsionare de înaltă precizie.

Rezumatul unei propoziții

     Mini-cilindrul scurt din oțel inoxidabil de nouă generație SOLH CM3 are un corp ușor ultra-compact, rezistență la coroziune completă din inox 304, funcționare de lungă durată fără ulei și metode de montare diversificate, oferind soluții de mișcare liniară cu tracțiune medie de mare stabilitate și economie de spațiu pentru echipamentele alimentare, medicale, electronice și de automatizare curate pentru ambalaje.
