Seria CP96S ISO15552 Cilindru pneumatic standard (pernă dublă rezistentă)

Marca: SOLH by Richge Technology

Prezentare generală a produsului

     Cilindrul de tirantă din seria SOLH CP96S respectă standardul internațional ISO15552 / VDMA24562. Adoptă butoi cu profil din aluminiu echipat cu sistem de pernă dublă (pernă de aer reglabilă + tampon de cauciuc). Dispune de zgomot redus, rigiditate ridicată, potrivite pentru aplicații de automatizare de mare viteză, cu piston de înaltă frecvență și cursă lungă. Schimb mecanic direct cu seria originală CP96S.

Structura de bază și caracteristici de proiectare

   1. Structura: Butoi profilat cu tiranți încorporați, cu 15% mai ușor decât cilindrii tradiționali de tirant. Perna dublă absoarbe foarte mult impactul final și reduce zgomotul de funcționare.

   2. Material: Butoi din aluminiu anodizat dur, capace de înaltă rezistență, tijă de piston placată cu crom dur. Rezistent la uzură și durată lungă de viață.

   3. Variante de operare

     -- CP96S: Model standard cu tijă cu dublă acțiune

     -- CP96SD (sufix W): Tijă dublă dublă acțiune, performanță excelentă anti-torsiune

     -- Sufix -S: Inel magnetic încorporat pentru comutator magnetic

   4. Sistem de pernă: Pernă de aer + tampon compozit din cauciuc, perfect pentru ciclism de mare viteză de 50~1000mm/s.

   5. Rigiditate ridicată: capace prelucrate cu precizie, deformare mică a tijei pistonului, rezistență puternică la sarcină compensată.

   6. Canelura senzorului: sloturi rezervate pentru comutatoarele magnetice din seria M9B, A93.

   7. Interschimbabilitate: dimensiune standard ISO15552, compatibil cu accesoriile din seria SE, SAI, DNC.

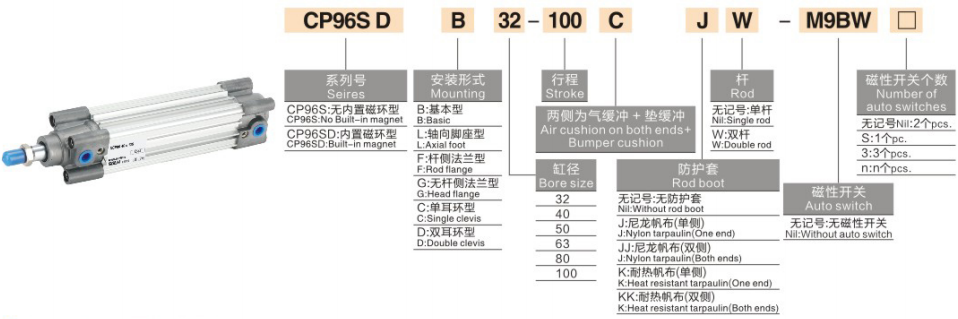

Completează regula de codificare a modelului

   1. Exemplu de model: CP96SB40-100W-S

   2. Exemple de comenzi standard

     -- CP96SB50-200-S: Alezaj 50, cursă 200, tijă simplă, tip de bază cu magnet

     -- CP96SF63-150W: alezaj 63, cursă 150, tijă dublă, montare flanșă laterală tijă

Specificații tehnice de bază

Forța teoretică de împingere și tragere la 0,5 MPa (o singură tijă, unitate: N)

Tipuri de montare și modele derivate

   1. Opțiuni de montare

     -- De bază, montare pe picior, flanșă față/spate, șapă simplă/dublă.

   2. Principala serie derivată

     -- CP96S / CP96SD: Model cu tijă simplă și tijă dublă

     -- CP96SK: Cilindru personalizat de înaltă temperatură

     -- CP96SR: tija de piston din oțel inoxidabil pentru mediu cu coroziune ușoară

Ghid de selecție rapidă în 3 pași

   1. Selectarea alezajului: Calculați tracțiunea necesară, rezervă ≥50% marja de siguranță; prioritizează CP96S pentru viteză mare și cerere redusă de zgomot.

   2. Confirmarea cursei: Adăugați o marjă de siguranță de 10~20 mm; cursă standard maximă 800 mm, personalizată până la 2000 mm.

   3. Potrivirea configurației

     -- Feedback de poziție: alegeți modelul de magnet -S cu comutatoare magnetice M9B/A93;

     -- Montare: suport picior L pentru sarcina mare orizontala; Flanșă F pentru instalare verticală;

     -- Mediu special: Selectați CP96SK pentru temperatură ridicată, CP96SR pentru condiții corozive.

Rezumatul unei propoziții

     Cilindru de biela SOLH CP96S ISO15552 echipat cu pernă dublă de aer și cauciuc, zgomot redus de mare viteză, capacitate puternică de încărcare anti-offset, actuator liniar ideal pentru sarcini grele pentru echipamente de automatizare a exportului de înaltă frecvență.
