Seria CQ2 Cilindru pneumatic compact subțire

Marca: SOLH by Richge Technology

Prezentare generală a produsului

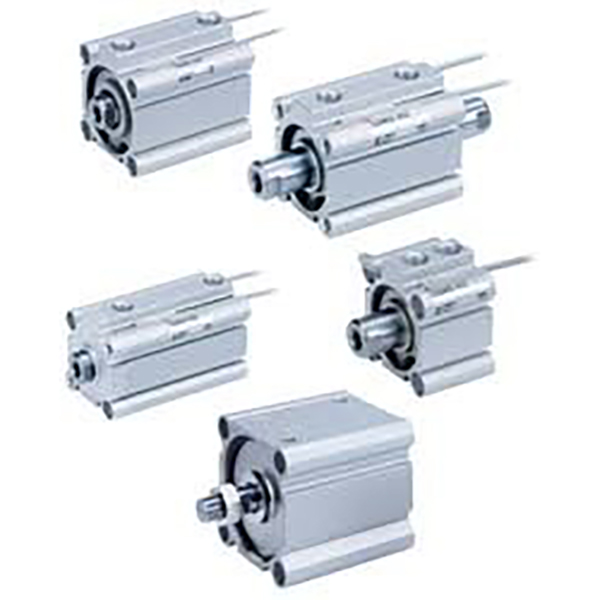

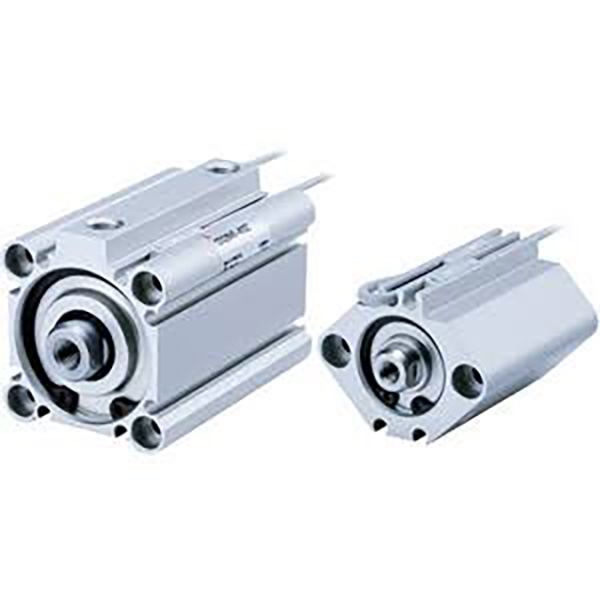

     Cilindru subțire compact, pătrat din seria SOLH CQ2, complet interschimbabil cu standardul original CQ2. Corp ultra-scurt, lungime redusă cu 50% față de cilindrul de tirant standard. Gama completă de alezaj φ4~200mm, utilizat pe scară largă pentru prindere, împingere și poziționare în ambalaje, auto, electronice și automatizări generale.

Structură și caracteristici principale

     -- Corp pătrat ultra-subțire din aluminiu, suprafață anodizată dură, rigiditate ridicată;

     -- Tija piston placata cu crom, usoara si durabila;

     -- Variante multiple: tija simpla, tija dubla, tija nerotanta, perna de aer, varianta cursa ultrascurta;

     -- Magnet incorporat CDQ2 pentru detectarea pozitiei; caneluri pentru senzori cu mai multe părți, întrerupătoarele nu ies în afară;

     -- Bara de protecție din cauciuc standard, pernă de aer opțională pentru funcționare la viteză mare;

     -- Etanșare cu frecare redusă cu rezervor de ulei, funcționare fără ulei, durată de viață ≥5 milioane de cicluri.

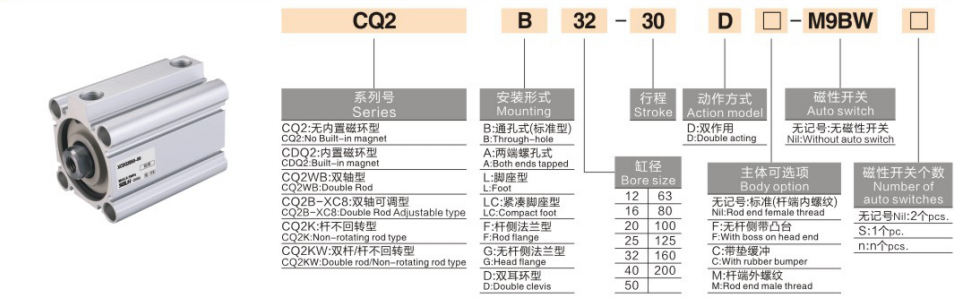

Regula de codificare a modelului

   1. Exemplu: CDQ2B25-50Z-M9B

     -- C: Magnet încorporat (CDQ2); nu C = nemagnetic CQ2

     -- DQ2: Numele seriei

     -- B=tijă simplă; W=tijă dublă; K=tija nerotitoare; KW=tijă dublă anti-rotație

     -- 25: Dimensiunea alezajului 4~200 mm

     -- 50: Lungimea cursei

     -- Z: Nouă structură standard ușoară

     -- -C: Opțiune pernă de aer

     -- M9B: Comutator magnetic

Specificatii tehnice

Forța teoretică de împingere și tragere la 0,5 MPa (tijă simplă)

Rezumatul unei propoziții

     Cilindrul pneumatic universal compact și subțire SOLH CQ2 acoperă alezajul complet φ4~200mm, variante structurale bogate cu pernă de aer opțională și tijă anti-rotație, cel mai utilizat actuator cu cursă scurtă pentru echipamente de automatizare care economisesc spațiu.
